雷射劃線儀

名詞解釋

雷射劃線儀 雷射劃線儀（英文：Laser crossed Instument)。它被廣泛運用在機械製造，精密儀

器生產，冶金切割等行業。

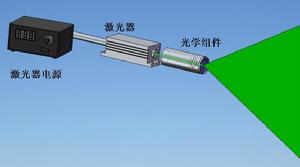

工作原理

利用半導體泵浦雷射器作為光源，經過一組透鏡組合整合後能夠發射出高準直度的點狀光源，在經過特製稜鏡打散後能夠形成一條亮度均勻的光線。由於採用特殊設計的稜鏡擴散光線，有效避免了採用普通柱鏡擴

散光線後產生光線兩端光強弱中間光強的缺點，我們（北京貝諾）設計的稜鏡在擴散光線後能夠使光線兩端和中間的亮度相同（肉眼分辨），經功率測試結果分析得出兩端光強和中間光強誤差在3%以內，肉眼無法分辨出亮度差。能夠在使用距離40米的位置清晰分辨出光線，有效的解決了人工劃線的工作強度。

雷射劃線的好處

1.可以完全替代人工在被切物上劃線，有效避免了人工劃線不直、不清晰等缺點。　
2.真正實現線上實時劃線，提高了生產效率。　
3.能夠24小時連續線上工作，全密封工業化設計。　
4.專業設計的光學系統，保證了超強的成線效果。　
5.抗震動能力強，自我保護功能齊全。

技術參數


額定電源電壓	AC220V	AC220V
功率	≤10W	≤5W
雷射管輸出功率	350mW	150mW 半
光源	半導體雷射	導體雷射
光波長	532nm綠光	650nm紅光
標線長度	50m可調	40m可調
標線寬度	2-10mm可調	2-10mm可調
工作環境溫度	-15℃——90℃ （45℃以上時加風冷或水冷）
工作時間	24小時連續工作，10000小時以上

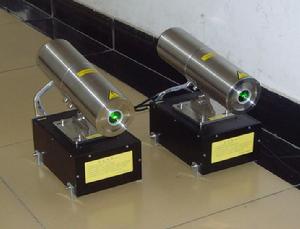

設備特點

LTA200L-30雷射劃線儀全新的整體式系統設計，提高了照射強度和使用壽命，使之能夠更加適應於惡劣環境和工業環境下的視覺及機器視覺套用，全新設計雷射及成像系統，能夠有效避免工業環境下的震動等產生的影響。光學系統位於密閉的外殼內，並提供對水、氣和油污的附加保護。
1.採用半導體泵浦雷射器，提高了使用壽命。
2.投射出雷射線寬度控制在8mm以內。
3.可提供紅色、綠色等多種顏色。
4.能夠24小時連續線上工作，全密封工業化設計。
5.使用、安裝方面，只需220V電源。
6.可使用於高溫環境中，比如熱軋鋼廠。
7.抗震能力強，自我保護功能齊全。

優勢

1.人眼對綠色的敏感程度超過紅色的4-5倍；
2.10--200mW輸出；
3.更高的準確性；
4.安裝方式多種可選；
5.自帶TEC高溫保護；

使用範圍

1.冶金行業：為鋼板切邊提供高亮度準直線，對冷熱鋼板的單邊剪下和雙邊剪下起到關鍵作用，避免人工劃線
誤差，降低人工工作強度。
2.機械加工業：用於精密儀器製造切割，實現高精度切割。
3. 木材、紙張加工行業：在預切木材前提供準直指示線。
4.石材加工行業：石材強度高，在切割過程中如劃線不明確會切割不齊，且在切割過程中刀具冷卻液會覆蓋人工標示線，從而導致切割誤差，雷射劃線儀可有效避免了這一缺點。
5.家具製作；
6.機器視覺；
7.製藥行業的調整與定位；
