簡介

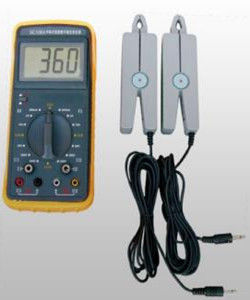

雙鉗式伏安相位表是理想的手持式相位表、是一種多功能相位表。使用這種相位表,不僅可以測量交流電壓,而且它能在不斷開被測電路的情況下,測量交流電流,測量兩電壓之間、兩電流之間及電壓、電流之間的相位。由於這種相位表具備上述功能,它的用途極為廣泛。該相位表可以完成感性電路和容性電路的判別;該相位表可以方便地直接讀出差動保護各組CT之間的相位關係;該相位表可以檢查變壓器的接線組別;該相位表可以測量三相電壓的相序;該相位表可以通過相位測量確定有功電度表接線正確與否,使有功表正確投入運轉;該相位表可以估斷電度表運行的快慢,合理收交電費。這種相位表具有極高的電流解析度,還可作漏電流表使用。因此,這種相位表是電力部門、工廠和礦山、石油化工、冶金系統進行二次迴路檢查的理想相位表。主要特點
1、結構精巧,使用方便
手持式結構;
在10mA-10A電流範圍內,3V-500V電壓範圍內測量相位時不用斷開電路和更換量限;
開關功能及布局合理,轉動開關即可讀出被測電壓、電流及其相位。
2、解析度高
電流分辯率達0.1mA;電壓分辯率0.1V。
3、低功耗
該相位表微功耗設計,且具有電池電壓檢測功能。
技術參數
1、結構精巧,使用方便
手持式結構;
在10mA-10A電流範圍內,3V-500V電壓範圍內測量相位時不用斷開電路和更換量限;
開關功能及布局合理,轉動開關即可讀出被測電壓、電流及其相位。
2、解析度高
電流分辯率達0.1mA;電壓分辯率0.1V。
3、低功耗
該相位表微功耗設計,且具有電池電壓檢測功能。
基本誤差
1. 參比工作條件環境溫度:(23±5)℃。
環境濕度:(45~75)% RH。
被測信號波形:正弦波、β=0.02。
被測信號頻率:(50±0.2)Hz。
被測載流導線在鉗口中的位置:任意。
測量相位時被測信號幅值範圍:100~220V、0.5A~1.5。
外參比頻率電磁場干擾:應避免。
2. 基本誤差極限1) 交流電壓(見表1)。
表1:交流電壓測量誤差 | ||
量 限 | 分 辨 率 | 基本誤差極限 |
20V | 0.01V | ±(1.2%RD+2) |
200V | 0.1V | ±(1.0%RD+2) |
500V | 1V | ±(1.2%RD+2) |
輸入阻抗:各量限均為2MΩ。
2) 交流電流(見表2)。
表2:交流電流測量誤差 | ||
量 限 | 分 辨 率 | 基本誤差極限 |
200mA | 0.1mA | ±(1.0%RD+2) |
2A | 1mA | |
10A | 10mA |
3) 相位U-U、U-I、I-I(見表3)。
表3:工頻相位測量誤差 | ||
范 圍 | 解析度 | 基本誤差極限 |
0~360° | 1° | ±3° |
測U1-U2相位時電壓輸入迴路阻抗:40KΩ。
工作誤差
1. 額定工作條件:環境溫度:(0~40)℃。
環境濕度:(20~80)% RH。
被測信號波形:正弦波、β=0.05。
被測信號頻率:(50±0.5)Hz。
被測載流導線在鉗口中的位置:任意。
測量相位時被測信號幅值範圍:
測U1-U2相位時:30V~500V;
測I1-I2 相位時:10mA~10.00A;
測U1-I2 或 I1-U2 相位時:10V~500V、10mA~10.00A。
外參比頻率電磁場干擾:應避免。
2. 額定工作誤差極限:在 2.1 所述額定工作條件下,各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
其它技術特性
1.顯示位數:三位半。
2. 採樣速率:3次/秒。
3. 電源:單個 9V 迭層電池、電源電流小於5mA。
4.外形尺寸:
表殼尺寸:192mm×95mm×55mm;
鉗殼尺寸:140mm×42mm×20mm;
鉗口尺寸:Φ7mm×9mm。
5.重量:
表體:280g;
測量鉗:2×200g。
6. 儲存條件:
溫度:-10℃~50℃。
安全特性
1. 耐壓電壓輸入端與表殼之間、鉗形電流互感器(電流鉗)鐵芯與鉗柄及副邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗。
2. 絕緣電阻儀表線路與外殼之間、兩電壓輸入端之間:≥10MΩ。
