雙臂電橋

雙臂電橋，單臂電橋不適於測量1Ω以下的小電阻。這是因為，當被測電阻很小時,由於測量中連線導線的電阻和接觸電阻的影響，造成很大的測量誤差。直流雙臂電橋曾稱凱爾文電橋，可以消除接線電阻和接觸電阻的影響，是一種專門用來測量小電阻的電橋。

基本信息

• 中文名：雙臂電橋

• QJ57P型：技術參數QJ57相同
• 外殼：國際流行新穎外殼
• 類型：凱爾文線路寬量程的攜帶式精密型

工作原理

直流雙臂的原理和單臂電橋不同的地方試被測電阻R1和標準電阻R2共同組成電橋的一個臂，標準電阻R0和R1組成了與其對應的另一個橋臂。電流端按鈕和接觸電阻的影響可以併入連線電阻r中一起考慮，而r是處在校正項中，因此，對測量結果也不產生影響。而電流端鈕和接觸電阻及它們與電源連線導線的電阻則串聯在電源電路中，只對電源輸出的電流有影響，而對電橋的平衡時並無影響的，可見，雙臂電橋可以較好的消除接線電阻和接觸電阻的影響，因而測量小電阻時，有較準確的結果。

性能特點

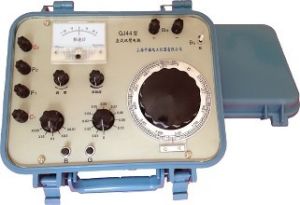

雙臂電橋

直流雙臂電橋是採用凱爾文線路寬量程的攜帶式精密型直流電橋。產品置有指零儀並能內附工作電源。適宜工礦企業、科研單位的實驗室及室、車間現場或野外工作場所對直流低電阻作精確測量。是電線電纜行業規程指定產品。QJ57P型直流雙臂電橋技術參數QJ57相同，採用國際流行新穎外殼。對金屬棒、板料、電纜、導線等，金屬導體的電阻值的測定。對電流匯流排、金屬殼體等焊接質量的檢查。對低阻標準器、直流分流器、功率型電阻器等的校驗和調整。對開關、電器、接觸電阻的測定。對各類型電機、變壓器線組的直流電阻測量和電刷、開關的接觸電阻以及作升溫試驗等。
在雙臂電橋中，選擇相同的接線柱和導線，都比較容易，只要其影響相同，從理論上說對被測電阻的影響不存在的，但在實際測量中，這種影響是不可避免存在的，但從測量的手段而言，可以忽略不計的，因此，對其精度要求極高的電阻測量，可以說雙臂電橋能夠大大減小接線電阻和接觸電阻對測量結果的影響。因此，用直流雙臂電橋測量小電阻時，能得到較準確的測量結果。功率越大的變壓器直流電阻相對越小。

注意事項

雙臂電橋

直流雙臂電橋的使用方法和注意事項，和單臂電橋基本相同，但還要注意以下幾點：
1.被測電阻的電流端鈕和電位端鈕應和雙臂電橋的對應端鈕正確連線。當被測電阻沒有專門的電位端鈕和電流端鈕時，也要設法映出四根線和雙臂電橋連線，並用靠近被測電阻的一對導線接到掉錢的電位端鈕上。
2.由於雙臂電橋的工作電流較大，所以測量要迅速，以避免電池的無謂消耗。
3.使用雙臂電橋時，電流接頭與電位接頭應連線正確。
4.在選用標準電阻時，應使其與被測電阻在同一個數量級。
5.雙臂電橋的電源最好採用容量較大的蓄電池，電壓為2—4V。為了使電源迴路的電流不至於太大而損壞標準電阻和被測電阻，在電流迴路中應接一個可調電阻和直流電流表。在進行精密測量時，應針對不同的被測電阻，調準電源電壓，以提高靈敏度。但電壓調整的範圍應補超出橋路電阻允許的範圍。
