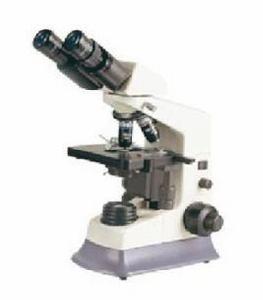

雙目顯微鏡

雙目顯微鏡

雙目顯微鏡是指可以兩個眼睛同時觀察的顯微鏡。隨著科學技術的發展,人們發覺用一個眼睛觀察很不方便也彆扭,於是就誕生了雙目顯微鏡,也就是二隻眼睛同時觀察,同時還有三目顯微鏡,第三目通常是用來連線視頻成像設備的,也就是把鏡下的圖片拍攝下來就行保存。雙目觀察已成為現代目視儀器的特點,其作用是不象單眼觀察那樣長時間工作而感到疲勞。在大型生物顯微鏡和金相顯微鏡中,一般都用分象系統實現雙目傾斜觀察。

簡介

隨著科學技術的發展,人們發覺用一個眼睛觀察很不方便也彆扭,於是就誕生了雙目顯微鏡,也就是二隻眼睛同時觀察,同時還有三目顯微鏡,第三目通常是用來連線視頻成像設備的,也就是把鏡下的圖片拍攝下來就行保存。雙目觀察已成為現代目視儀器的特點,其作用是不象單眼觀察那樣長時間工作而感到疲勞。在大型生物顯微鏡和金相顯微鏡中,一般都用分象系統實現雙目傾斜觀察。基本原理是用一套稜鏡系統把物鏡所成的象分成左右兩個,再分別用兩個目鏡觀察。顯微鏡根據不同的類型可以分為生物顯微鏡、金相顯微鏡、體視顯微鏡、偏光顯微鏡等,最初的時候顯微鏡只能用一隻眼睛進行觀察,也就是所謂的單目顯微鏡 。

雙目顯微鏡的技術要求

1.兩鏡筒的放大倍率之差不大於2-2.5%;

2.兩鏡筒所成的象,在方向上應,一致,相對傾斜不大於20"-30";

3.兩鏡筒的光軸應平行:

水平面內兩光軸的發散角≤40";

水平面內兩光軸的會聚角≤20";

4.兩鏡筒的圖象亮度及視場大小應一致。

雙目的調整分析

為了有目的的對雙目進行裝配與校正,首先要進行調整的分析。無論系統中有多少塊稜鏡,都可用一塊複合稜鏡等效,不難看出,分象系統可使光線折轉60°,且成正象。

在雙目顯微鏡的左右鏡筒中,存在著各自的象傾斜,它們之間還存在著象相對的傾斜,雙目顯微鏡只對這種相對象傾斜提出要求。通過計算可以證明:分光稜鏡繞本身左、右出射的光軸方向微量轉動,對象傾斜最敏感 。

裝配與校正

雙目鏡筒的調節可採用燕尾滑塊式,它與雙筒望遠鏡中的鉸鏈相當,如果燕尾導軌間隙超過要求,則影響平滑的運動和光軸的不穩定性,一般都要經過研磨加工。

為滿足機械筒長及鏡筒軸線對物鏡螺孔下端面的不垂直度的要求,要合理安排稜鏡位置,各有關零件保證加工精度,對目鏡筒可單獨拿出來修配其定位面。

對於含有多塊稜鏡的光學系統的校正,我們希望選擇其中的某塊稜鏡,側重於調整光軸偏,而選舉另一塊稜鏡,側重於調整象傾斜,在此情況下,應力求工步的獨立性。一般選擇那些對光軸偏敏感的稜鏡繞敏感的轉軸的轉動,作為調整光軸偏用,象傾斜的調整也應如此考慮。

由前面的調整分析可知,分光稜鏡無論繞什麼方向微量轉動,都會引起象點沿垂軸方向的位移,然而由於象傾斜的調整屬於平行光路的問題,只要稜鏡的轉動在垂直於象傾斜極值軸向的平面內,那么無論轉軸的方向和位置如何,稜鏡繞該軸的微量轉動都不會破壞已校好的象傾斜,所以應先校正象傾斜為宜。

因校正光軸偏是在校正象傾斜之後進行的,故首先要考慮到所選轉軸應以不破壞已校正好的象傾斜為宜,同時要有較高的調整靈敏度。光軸偏是以兩個方向的分量表示的,所以還有光軸偏兩個分量調整的獨立性問題。

調整

1.對於帶有斜筒的生物顯微鏡,當斜筒作360°旋轉時,目鏡焦平面上的象中心移應滿足顯微鏡的標準要求,這裡主要是指轉動機械軸與光軸重合的問題。若物鏡光軸與轉動機械軸不重合,則可轉動半五角稜鏡或雙目聯結盤變化其相對位置,使整個系統的光軸與轉動機械軸重合。

2.關於顯微鏡鏡筒軸線對物鏡螺孔下端面的不垂直度,亦應滿足顯微鏡的標準要求,因此要求必須在調整過程中給予滿足,否則整個象平面並不與鏡筒軸線垂直,影響觀察。除零件加工誤差外,零件的變形、裝校方法的正確與否,均有影響。在調校過程中,可用雙管前置鏡或專用儀器進行調校 。
