集成運放

積體電路是把電晶體、必要的元件以及相互之間的連線同時製造在一個半導體晶片上（如矽片），形成具有一定電路功能的器件。

基本信息

• 中文名：集成運放

• 性質：形成具有一定電路功能的器件
• 特點：體積小、質量輕、功耗低
• 分類：小、中、大規模和超大規模

與分立元件組成的放大電路相比，具有體積小、質量輕、功耗低、工作可靠、安裝方便而又價格便宜等特點。

積體電路就其集成密度而言，有小規模、中規模、大規模和超大規模之分；就其所用器材來分，有雙極型(NPN、PNP管)、單極型（MOS管）和兩者兼容的三種類型。

在積體電路中，相鄰原件的參數具有良好的一致性。

1.1集成運算放大器

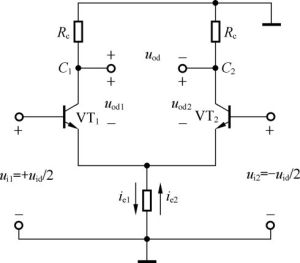

簡稱 集成運放，是具有高放大倍數的積體電路。它的內部是直接耦合的多級放大器，整個電路可分為輸入級、中間級、輸出級三部分。輸入級採用差分放大電路以消除零點漂移和抑制干擾；中間級一般採用共發射極電路，以獲得足夠高的電壓增益；輸出級一般採用互補對稱功放電路，以輸出足夠大的電壓和電流，其輸出電阻小，負載能力強。

集成運放廣泛用於模擬信號的處理和產生電路之中，因其高性能、低價位，在大多數情況下，已經取代了分立原件放大電路！

集成運放一般由輸入端、輸出端、偏置電路和中間集四部分組成。
