共集電極放大電路

共集電極放大電路，有功率放大作用。適用於作功率放大和阻抗匹配電路。共集電極放大電路，輸入信號是由三極體的基極與發射極兩端輸入的，再在交流通路里看，輸出信號由三極體的發射極兩端獲得。因為對交流信號而言，（即交流通路里）集電極是共同端，所以稱為共集電極放大電路。

基本信息

• 中文名：共集電極放大電路

• 適用於：作功率放大和阻抗匹配電路
• 特點1：輸入信號與輸出信號同相
• 特點2：無電壓放大作用

簡介

共集電極放大電路

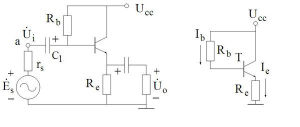

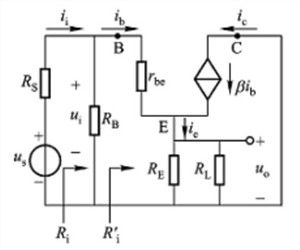

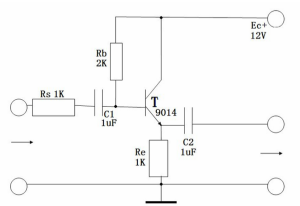

共集電極放大電路就是射極輸出器。附圖右側為其直流通路。
從射極輸出器直流通路可看出，溫升使電晶體β值增大時，Ie將變大，發射極反饋電阻Re壓降增大，基極偏置電阻Rb串聯分壓自然減小，基極偏置電流Ib跟著減小，經反饋使Ie增量減小，工作點得到一定程度的穩定。

具有的特性

共集電極放大電路

1、輸入信號與輸出信號同相；
2、無電壓放大作用，電壓增益小於1且接近於1，因此共集電極電路又有“電壓跟隨器”之稱；
3、電流增益高，輸入迴路中的電流iB<<輸出迴路中的電流iE和iC；
4、有功率放大作用；
5、適用於作功率放大和阻抗匹配電路。
6、在多級放大器中常被用作緩衝級和輸出級。

判斷方法

最好的判斷方法是畫交流微變等效電路，標出BCE，看哪個是輸入輸出的公共腳。
簡單的辦法是觀察輸入輸出的位置。輸入正極是基極，輸出正極在發射極，兩者共地，就是共集放大電路。
