陽光谷

陽光谷和水波狀膜是世博源的核心建築語言，被膜結構環繞的玻璃陽光谷形如開放的花朵，六個巨大的陽光谷撐起的頂棚的設計，將陽光、綠化和自然空氣引入地下空間。它們同時也是建築夜晚與白晝的光源，如同水晶一般將自然光引入各層，並通過地面和天花連續反射，與水面或綠地的光線遊戲形成呼應。陽光谷自然的形態體現了結構力的傳遞，富有張力的體型如同雕塑，豐富了世博園區地面、地下空間的效果，營造出和諧的空間氣氛，使世博軸在會展期間成為人們交流交往的重要場所。

基本信息

• 中文名：陽光谷
• 外文名：EXPO Sunbeam
• 建築類型：索膜結構建築
• 地理坐標：上海世博園核心區的世博源

• 技術：強度最高的膜材
• 開發公司：建工集團機械施工公司

簡介

中國第一的索膜結構建築

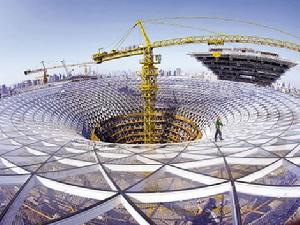

陽光谷

陽光谷位於上海世博園核心區的世博源，是通向世博展覽館、中華藝術宮、世博中心、賓士文化中心和捷運8號線耀華路、中華藝術宮站的“大動脈”。姚志勇，這位年近七旬的老建工，不到1個月前從復旦大學江灣新校區常務副總指揮的崗位上被抽調到世博軸建設工地“壓陣”。他說：“我現在滿腦子都是世博軸的事情，工程非常緊迫。”說起6個巨型“陽光谷”，~老姚就來勁：“它由13根大桅桿、數十根纜索和巨大的膜布巧妙組成，絕對是中國第一、世界罕見的索膜結構建築。”他介紹，6個“陽光谷”，其中最大的直徑97米，下面直徑20米，使位於地下的千米世博軸人行步道巧借自然光。巨大的桅桿與斜拉纜索組成的特殊結構，與巨型的白色膜布渾然天成。250公里長管道冬暖夏涼世博軸也是上海循環經濟的一塊“試驗田”，世博軸項目常務經理徐軍介紹說，在世博軸的下面鋪設了250公里長的管道，形成地源熱泵，引入黃浦江水。夏季用過濾後的江水形成冷卻系統，冬季則採用地源熱量為主、黃浦江水為輔的供暖系統，使這個巨大的公共通道運用自然資源實現冬暖夏涼。

技術

陽光谷的基本構建採用了方形鋼管而不是圓管，幾根方管交匯於同一點，被稱為“節點”，陽光谷外表的網狀形態就是由大小不一的“節點”連線而成，而每個陽光谷大概有3000個“節點”，這些“節點”可以算出來卻無法在圖紙上畫出來。而頂上的膜結構採用了國際上強度最高的膜材，其設計張拉力每米達5噸，由於世博軸平台上沒有柱子，膜材要靠31根外桅桿、19根內桅桿以及817根鋼索來拉住，而且要拉力均勻。同時，由於陽光谷大小、形狀不盡相同，拉索的節點位置也不一樣，帶來了拉索的方位和角度的變化，需要在施工中一一解決。從2007年底至2008年9月，上海建工集團與華東設計院、同濟大學、浙江大學以及鋼結構加工廠、膜材生產廠家、鋼索加工廠聯合進行了近10個月的技術攻關。作為世博園區“一軸四館”永久性建築中單體面積最大的建築，世博軸工程由主體結構施工轉入裝飾施工階段，而陽光谷鋼結構外側已經布置了景觀照明的纜線和燈具。夜晚的世博軸與陽光谷會更加精彩。

特點

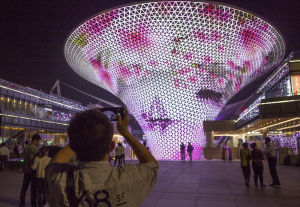

陽光谷

負責“陽光谷”索膜結構安裝的建工集團機械施工公司的項目經理張宗早介紹，“陽光谷”用的索膜結構是世界罕見的，巨大白色膜布有7萬多平方米，最大的一塊有1700平方米；由於塗了1毫米厚的“特氟隆”塗層，它有“自潔”功能，能在雨水沖刷下自行清潔；纜索重達700噸，最粗的一根直徑155毫米；玻璃幕牆用了3萬多片超白片玻璃，總面積達3.15萬平方米；鋼結構總重量超過4500噸，焊縫就長達34公里。“陽光谷”由德國SBA公司負責方案設計，這個索膜建築的特殊之處在於柔性，白色膜布的最大風擺幅可以達到上下3米，大風吹來，膜布能隨風起舞。
