原理
1、被研磨加工的是粒徑較粗的固體顆粒,放在陶瓷研缽里;
2、陶瓷研缽的底面是一個嚴格意義上的半球面,堅硬、耐磨、十分光滑,陶瓷研缽由慢轉速的減速電機驅動進行自轉;
3、陶瓷研棒的棒頭也是一個嚴格意義上的半球面,研棒的中心線與研缽中心線相交成一個比較合適的斜角度。研棒伸入研缽內,研棒內設定了壓縮彈簧,棒頭在彈簧的作用下與研缽底部緊緊貼在在一起。研棒被快轉速的減速電機驅動,做類似於錐形體錐面軌跡的轉動。
4、研缽和研棒,各自的這種運動,對粗顆粒形成了一種巧妙的碾壓式研磨。
5、由於陶瓷研缽和研棒所形成的研磨運動,對固體顆粒的研磨機會都是均等的,微粉粒度非常均勻。
6、研磨時間的選擇,可通過自動化控制實現時間的設定。通過一個合理的時間段的研磨之後,粗顆粒被研磨成為很細的微粉顆粒,顆粒粒度能達到微米級,有的能達到納米級。
套用領域
1、 超硬材料微粉,例如:金剛石砂輪磨料微粉。
2、 電子微粉,例如:半導體微粉、多晶矽微粉。
3、 樹脂微粉。
4、 食品微粉,例如:咖啡粉。
5、 醫藥微粉。
6、 化工微粉,例如:碘微粉。
組成部分

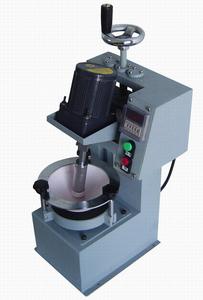

機身、研缽驅動、陶瓷研缽、陶瓷研棒、研棒驅動、上下移動總成、控制盒
技術規格參數表
序號 | 項 目 | 單位 | 規格參數描述 |
1 | 研缽口徑 | mm | 200 |
2 | 研缽深度 | mm | 120 |
3 | 研棒轉速 | rpm | 100 |
4 | 研缽轉速 | rpm | 5 |
5 | 研棒功率 | w | 100 |
6 | 研缽功率 | w | 40 |
7 | 研缽材質 | 高鋁陶瓷 | |
8 | 研缽材質 | 高鋁陶瓷 | |
9 | 長×寬×高 | mm | 450×300×650 |
10 | 重量 | kg | 35 |
11 | 電壓 | v | 220 |
12 | 可否設定運行時間 | 可以 |
功能和優點
1、因為陶瓷研缽和研棒自身的超強硬度和耐磨性,能將包括金剛石粉在內的超硬材料研磨成納米級微粉;
2、所有被研磨的材料全部存放在研缽里,操作完成前後沒有材料的損耗;
3、體積小,重量輕,使用220V電壓,可設定運行時間,操作簡便。
