陣列波導光柵

AWG：Arrayed Waveguide Grating

簡述

陣列波導開關通常用於波分復用WDM系統中的光復用器optical (de)multiplexers，這些設備能夠把許多波長的光複合到單一的光纖中，從而提高光纖網路的傳播效率。
陣列波導開關基於不同波長的光相互間線性干涉的基本光學原理，這意味著，如果每個通道使用有細微波長差別的光，許多通道的光能夠被單一的光纖的攜帶，而只有可忽略的信號串擾。陣列波導開光，在傳送端，可以將多個通道的光複合入單一光纖中，同時，在接收端，也可以將這些光重新分離出來。

AWG實際套用

AWG WDMtransmission

WDMbasedADM

Metroandlonghaulnetworks

Wavelengthselectiverouting

Opticalsignalprocessing

原理過程

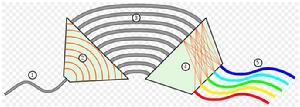

如下圖，光信息在光纖1中自由傳播，到達2處，進入一簇光纖中，在3中，光在多條光纖中傳播，由於光纖長度不同，各條光纖中產生的相移也不同，在4處，不同光纖中光產生干涉，在每個出口通道便只有特定波長的光。正向過程是分離過程；逆向過程便是複合過程。
