原理
工作原理
果由兩種不同成份的均質導體(熱電極)組成閉合迴路,當兩端存在溫度梯度時,迴路中就有電流通過,那么兩端之間就存在熱電勢。利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸後的火焰和溫度不傳到腔外。
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸後的火焰和溫度不傳到腔外
特點:
按符合國際IEC標準的最新防爆規程GB3836設計;
採用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠
隔爆標誌dⅡCT6,適用於ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
特點
防爆熱電偶壓簧式感溫元件，抗振性能好；
測溫範圍大；
機械強度高，耐壓性能好；
按符合國際IEC標準的最新防爆規程GB3836設計;
採用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠
隔爆標誌dⅡCT6,適用於ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
分類

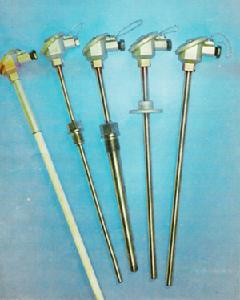

普通隔爆熱電偶、熱電阻概要
防爆熱電偶·按符合國際IEC標準的最新防爆規格GB3836設計。
·採用兩腔式隔爆結構，更換測溫元件簡便，使用安全可靠。
·防爆標誌dⅡBT4，適用於ⅡB級以下，引燃溫度T4以上，含爆炸氣體場所的溫度測量。
鎧裝防爆熱電偶、熱電阻概要
保護管與測量元件為分離式結構，可快速更換測溫元件，進行不停機搶修。
保護管形式和材料多樣，可滿足高壓，高溫和強腐蝕介質的測溫需要。
採用鎧裝元件，耐壓、抗震，工作穩定可靠。
防爆標誌dⅡBT4，iaⅡCT4，適用於Ⅱ級以下，引燃溫度T4以上，含爆炸性氣體場合的溫度測量。
防爆熱電偶的種類：K型防爆熱電偶、K型防爆耐磨熱電偶、E型防爆熱電偶、多點防爆熱電偶、多點防爆裝配熱電偶、多點防爆鎧裝熱電偶、防爆鎧裝熱電偶、防爆型熱電偶、防爆鎧裝熱電偶、防爆耐腐熱電偶等等。

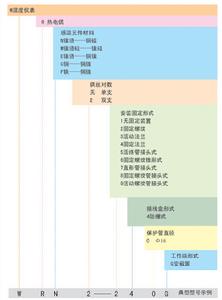

選型方法:
| W溫度儀表 | ||||||
| R熱電偶 | ||||||
| 感溫元件材料 | ||||||
| N鎳鉻—銅鎳 | ||||||
| E鎳鉻—鎳矽 | ||||||
| F鐵－銅鎳 | ||||||
| C銅－銅鎳 | ||||||
| 偶絲對數 | ||||||
| 無—單支 | ||||||
| 2－雙支 | ||||||
| 安裝固定形式 | ||||||
| 2固定螺紋 | ||||||
| 4固定法蘭 | ||||||
| 6固定螺紋錐形式 | ||||||
| 接線盒形式 | ||||||
| 4－隔爆式 | ||||||
| 保護管直徑 | ||||||
| 0－φ16 | ||||||
| 1－φ20 |
測量範圍及允差
型號分度號允差等級
允差值測溫範圍° C允差值測溫範圍 °C
WRNK±1.5° C-40～+375±2.5 °C-40～+333
±0.004ltl 375～1000±0.0075ltl 333~1200
WRMN±1.5° C-40～+375±2.5 °C-40～+333
±0.004ltl 375～1000±0.0075ltl 33～1200
WREE±1.5° C-40～+375±1.5 °C-40～+333
±0.004ltl 375～800±0.004ltl 333～900
WRFJ±1.5° C-40～+375±1.5° C-40～+333
±0.004ltl 375～750±0.004ltl 333～750
WRCT±1.5° C-40～+125±1 °C-40～+133
±0.004ltl 125～350±0.0075ltl1 33～350
型號命名
防爆熱電偶區別
防爆熱電偶工業用隔爆熱電偶是一種溫度感測器，在化學工業自控系統中套用極廣，通過溫度感測器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度感測器。
隔爆熱電偶套用通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在碳氫化合物等爆炸物的0℃～1300℃範圍內液體、蒸汽和氣體介質以及固體表面溫度。特點：多種防爆形式，防爆性能好；壓簧式感溫元件，抗振性能好；測量範圍大；機械強度高，耐壓性能好；工作原理防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電孤和危險溫度的零部件都密封在接線盒內，當盒內發生爆炸時。

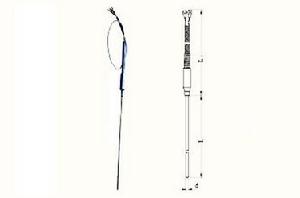

微細鎧裝熱電偶適用於狹小且須彎曲場所的溫度測量與控制。是化工、化纖、製藥等行業不可缺少的測量溫裝置。主要技術參數精度等級：I級或II級公稱直徑：Φ1彎曲半徑：R≥5D公稱壓力：常壓型號及規格型號分度號測溫範圍℃熱回響時間保護管材料規格WRNK-191SK0~600<3S1Cr18Ni9Ti。
耐磨熱電偶
在某些特殊場合，如化工廠、冶煉廠、發電廠、水泥廠等，用普通熱電偶、熱電阻就極易損壞。因此，在這些場合就必須採用耐磨熱電偶（阻）。該熱電偶（阻）特別適用硫化床、磨煤機出口，一次，二次風煤及水泥行業測溫。特徵：在WR、WZ系列基礎上，其保護套的插入部分，可全部或部分製成。耐磨，同時耐沖刷，耐腐蝕。壽命長。高溫下可使用6個月以上。
多點熱電偶1、套用適用於生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。廣泛套用於大化肥合成塔、存儲罐等裝置中。2、主要技術參數電氣出口：M27X2，NPT3/4熱熱響時間：≤8S偶絲直徑：Φ3&nbs。
鎧裝熱電偶套用通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0℃～1300℃範圍內液體、蒸汽和氣體介質以及固體表面溫度。特點熱回響時間少，減少動態誤差；可彎曲安裝使用；測量範圍大；機械強度高，耐壓性能好；工作原理鎧裝電偶的電級由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。主要技術參數產品執行標準IEC584IEC1。
裝配熱電偶套用通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0℃～1300℃範圍內液體、蒸汽和氣體介質以及固體表面溫度。特點：裝配簡單，更換方便；壓簧式感溫元件，抗振性能好；測量範圍大；機械強度高，耐壓性能好；工作原理熱電偶的電級由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。主要技術參數產品執行標準IEC584IE...
套用
工業用隔爆熱電偶是一種溫度感測器，在化學工業自控系統中套用極廣，通過溫度感測器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度感測器。
防爆熱電偶使用場合雜談
在化工廠，生產現場常伴有各種易燃、易爆等化學氣體，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用防爆熱電偶作為溫度測量儀表，本公司生產的防爆熱電偶 產品適用於EXdⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
隔爆或本安熱電偶與裝配式熱電偶的原理基本相同，所區別是，隔爆或本安型產品接線盒（外殼）在設計上採用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，並具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。
由於產品採用上述防爆特殊結構，使產品完全符合使用在DⅡBT4至DⅡCT6、IBⅡBT4、IAⅡBT4、IAⅡCT6防爆類別範圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
1、套用
防爆熱電偶適合生產現場存在易燃易爆化合物，須同時測量多個位置或位置的多處測量。廣泛套用於石油化工精餾塔裝置
2、防爆熱電偶主要技術參數
電氣出口：M20x1.5NPTI1/2
熱回響時間：≤8S
偶絲直徑：Ф1.Ф2.Ф3
防護等級：IP65
防爆熱電偶隔爆等級：d‖BT4.d‖CT5
爆炸性混合物舉例
普通隔爆熱電偶、熱電阻概要
級以下，引燃溫度T4以上，含爆炸氣體場所的溫度測量。
鎧裝防爆熱電偶、熱電阻概要
保護管與測量元件為分離式結構，可快速更換測溫元件，進行不停機搶修。
保護管形式和材料多樣，可滿足高壓，高溫和強腐蝕介質的測溫需要。
採用鎧裝元件，耐壓、抗震，工作穩定可靠。
防爆標誌dⅡBT4，iaⅡCT4，適用於Ⅱ級以下，引燃溫度T4以上，含爆炸性氣體場合的溫度測量。
防爆熱電偶的種類：K型防爆熱電偶、K型防爆耐磨熱電偶、E型防爆熱電偶、多點防爆熱電偶、多點防爆裝配熱電偶、多點防爆鎧裝熱電偶、防爆鎧裝熱電偶、防爆型熱電偶、防爆鎧裝熱電偶、防爆耐腐熱電偶等等。
