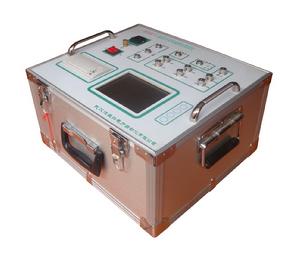

HTGK-H 高壓開關測試儀是為適應現場測試高壓開關動作特性的需要,開發研製的專用儀器。它以單片機為核心進行採樣,處理和輸出,其主要特點是採用漢字提示以人機對話的方式操作,漢字顯示結果並列印輸出,具有智慧型化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點,適用於各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。

百科名片

開關特性測試儀是針對各種高壓開關研製的一種通用型電腦智慧型化測試儀器。開關特性測試儀套用光電脈衝技術,單片計算機技術及可靠的抗電磁輻射技術,配以精確可靠的速度/距離感測器,可用於各種電壓等級的真空、六氟化硫、少油、多油等高壓開關的機械性參數的調試與測量。

簡介:

該儀器接線方便、操作簡單、操作時只需一次合(分)動作便可得到合(分)閘全部數據。並能列印所需的全部數據,斷口電流波形和動觸頭運動曲線,便於分析保存。

主要特點:

1. 採用高性能數位訊號處理器(DSP)和超大規模積體電路晶片。提供強大的運算處理能力。

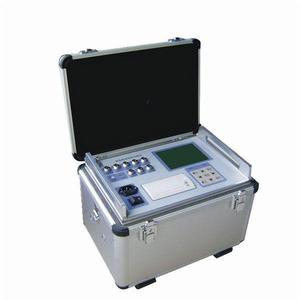

中試高測 開關特性測試儀

2. 具有多種觸發功能。它可以利用輸入信號進行觸發,也就是說,輸入通道上一旦有信號出現則採集裝置會自動觸發,完成記錄採集功能。省掉了外觸發信號並且使觸發信號與被測信號之間的同步問題不復存在。同時,它的內觸發脈衝寬度可以程控調節,這樣可以避免由於干擾尖脈衝而引起的誤觸發現象。
3. 高速、高精度的數據採樣,可調的採樣率及採樣時間(數據採樣速度從25us 到 100us可程控設定),可適應各種測量的要求。
4. 數據記錄時間長,可滿足各種開關測試的要求。
5. 表貼工藝,主要信號迴路配有電磁干擾吸收元件,裝置具備了優良的電磁兼容特性,適用於惡劣的電磁環境,抗干擾能力強。
6. 多採集通道。裝置有3路行程測量,7路斷口測量,可同時3路行程測量。
7. 自動計算各參數值,也可手動計算。
8. 越界告警。當測試值超過預先設定的值,自動給出告警。
9. 系統自動監測開關合分閘狀態,並在程式框上端顯示出來。
10. 內置操作電源,可直接給開關儲能及操作開關。
11. 各種測試功能及算法均符合IEC標準。

主要測試項目及功能

1.12個斷口的固有分、合閘時間。
2.重合閘時間。
3.分、合閘最大不同期性。
4.剛分、剛合速度。
5.彈跳時間及幅度。
6.開關開距及開關超行程(真空開關預置開關行程)。
7.分、合閘平均速度。
8.顯示、列印速度—距離曲線。

技術指示

1.12個斷口的固有分、合閘時間;
2.重合閘時間;
3.分、合閘最大不同期性;
4.剛分、剛合速度;
5.彈跳時間及幅度;
6.開關開距及開關超行程(真空開關預置開關行程);
7.分、合閘平均速度;
8.顯示、列印速度—距離曲線

參數:

1.時間測量

同時可測量斷口數:≤12個
測定過程整定時間:0~6秒
解析度:0.1ms

2.開距、超行程

量程:<1000mm
解析度:1mm

3.測量誤差

時間測量誤差:±1%
行程測量誤差:±1%.

4.速度測量範圍

0~20m/s

5.內置電源

輸出電壓:20V~230V 誤差:1%

6.工作條件

工作電壓:AC220V±10%
頻率:50Hz
功耗:≤60w
使用環境溫度:0~40°C
使用環境濕度:≤90%RH
體積:400×350×200 mm3 重量:7kg
