一、 概述
XGGK-Ⅱ型高低壓開關櫃通電試驗台用於高低壓開關櫃生產廠家對所生產的高低壓開關櫃進行出廠前的各項通電試驗。它能提供各種交、直流電源，且各路電源相互獨立，可同時使用；便於對開關櫃的檢測，提高工作效率。

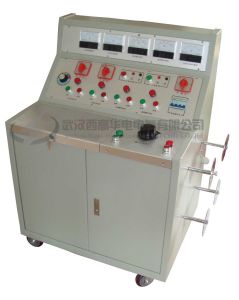

XGGK-II開關櫃試驗台（西高華電電氣）二、 技術參數
1、輸入電源：三相四線380V±10%
2、電源輸出：
1）、交流電壓輸出:0-450V可調
2）、交流電流輸出：單相0-20A可調,空載電壓12V
3）、直流電壓輸出：0-220V可調節，持續電流10A，採用調壓器矽整流
4）、直流電壓輸出：0-300V可調節，短時最大電流100A，採用可控矽整流，
5）、交流電壓輸出：三相固定100V
6）、交流220V固定輸出
7）、直流220V固定輸出
3．體積重量770×560×1050mm 180KG
三、 使用說明
1、交流0-450可調節輸出
XGGK-Ⅱ型高低壓開關櫃通電試驗台將三相四線電源接入通電試驗台接線板“電源輸入”接線柱“A，B,C，N，”；按照測試要求將“AC0-450V輸出”接線柱“A，B”接至被測試的開關櫃，檢查無誤後，合上總電源開關，此時“電源輸入指示”對應的電壓表有電壓指示，轉換“電源電壓轉換”開關，可檢查輸入電源A﹑B﹑C三相之間的電壓。按一下調壓器左邊的合閘按鈕和“0-450V交流操作控制”的合閘按鈕；順時針調節調壓器手柄，同時觀察“AC0-450V交流輸出”電壓表直至所需電壓值為止。測試完成後逆時針旋轉調壓器手柄至電壓為零，按下對應的分閘按鈕。
2、單相0-20A/可調電流輸出
將三相四線電源接入通電試驗台接線板“電源輸入”接線柱“A，B,C，N，”；按照測試要求將“AC0-20A輸出”接線柱接至被測試的開關櫃，檢查無誤後，合上總電源開關，此時“電源輸入指示”對應的電壓表有電壓指示，轉換“電源電壓轉換”開關，可檢查輸入電源A﹑B﹑C三相之間的電壓。按一下調壓器左邊的合閘按鈕和“0-20A交流操作控制”的合閘按鈕；順時針調節調壓器手柄，同時觀察“AC0-20A交流指示”電流表直至所需電流值為止。測試完成後逆時針旋轉調壓器手柄至電壓為零，按下對應的分閘按鈕。
3、直流0-220V可調節輸出
將三相四線電源接入通電試驗台接線板“電源輸入”接線柱“A，B,C，N，”；按照測試要求將“DCC0-220V輸出”接線柱接至被測試的開關櫃，檢查無誤後，合上總電源開關，此時“電源輸入指示”對應的電壓表有電壓指示，轉換“電源電壓轉換”開關，可檢查輸入電源A﹑B﹑C三相之間的電壓。按一下調壓器左邊的合閘按鈕和“0-220V直流操作控制”的合閘按鈕；順時針調節調壓器手柄，同時觀察“0-220V直流電壓指示”電壓表直至所需電壓值為止。測試完成後逆時針旋轉調壓器手柄至電壓為零，按下對應的分閘按鈕。
注意：直流檢測完成後。再拆除接線前一定要觀察一下直流電壓表，看一下其度數是否較小，如果大於24V,應略停頓一下讓該迴路自動放電至安全電壓內再行拆線
說明：以上三路輸出互相聯鎖，一次只能輸出一路。
4、直流0-300V可調節輸出
將三相四線電源接入通電試驗台接線板“電源輸入”接線柱“A，B,C，N，”；按照測試要求將“AC0-450V輸出”接線柱“A，B”接至被測試的開關櫃，檢查無誤後，合上總電源開關，此時“電源輸入指示”對應的電壓表有電壓指示，轉換“電源電壓轉換”開關，可檢查輸入電源A﹑B﹑C三相之間的電壓。按一下調壓器左邊的合閘按鈕和“0-300V直流輸出控制”的合閘按鈕；順時針調節電位器旋鈕，同時觀察“直流合閘電源0-300V電壓指示”電壓表直至所需電壓值為止。測試完成後逆時針旋轉電位器旋鈕至電壓為零，按下對應的分閘按鈕。
5、三相交流100V固定輸出
XGGK-Ⅱ型高低壓開關櫃通電試驗台將三相四線電源接入通電試驗台接線板“電源輸入”接線柱“A，B,C，N，”；按照測試要求將“AC100V輸出”接線柱“A B C N”接至被測試的開關櫃，檢查無誤後，合上總電源開關，此時“電源輸入指示”對應的電壓表有電壓指示，轉換“電源電壓轉換”開關，可檢查輸入電源A﹑B﹑C三相之間的電壓。按一下調壓器左邊的合閘按鈕和“三相固定100V輸出控制”的合閘按鈕；同時觀察“三相100V固定輸出”電壓表，旋轉“三相100V電壓轉換”開關，可觀察AB﹑BC﹑CA之間的線電壓。測試完成後按下對應的分閘按鈕。
6、按一下調壓器左側的合閘按鈕，分別有固定交流220V和直流220V輸出。
四、 使用條件
1、環境溫度：0～40℃
2、海拔高度：<1000M
3、相對濕度：<85%
4、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性介質。
五、注意事項
1、開箱時應檢查電器元件是否損壞或鬆動。
2、使用前應檢查各電器的接觸是否良好，特別是調壓器碳刷的接觸良好。
六、產品裝箱單
1、XGGK-Ⅱ型高低壓開關櫃通電試驗台 一台
2、使用說明書 一份
3、合格證 一張
