產品概述

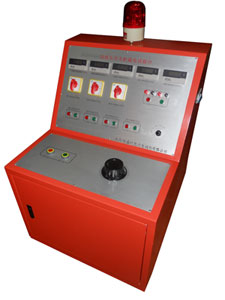

開關櫃通電試驗台 英文全稱:switchgear power test-bed
WDGK-II型高低壓開關櫃通電試驗台用於高低壓開關櫃生產廠家對所生產的高低壓開關櫃進行出廠前的各項通電試驗。它能提供各種交、直流電源,便於對開關櫃的檢測,提高工作效率。

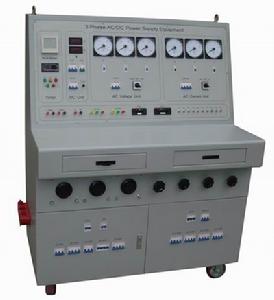

開關櫃通電試驗台開關櫃通電試驗台

產品參數


輸入電源:三相四線AC380V
輸出電壓及電流:
三相AC100V輸出(固定值) 一組
三相AC 0 – 10A輸出(〈100V,可調值〉 一組
單相24V、36V、110V、220V直流固定輸出 一組
交流操作電壓輸出
AC 0 – 400V,220V時,電流小於10A 一組
直流操作電壓輸出DC 0 - 260V 一組
單相AC220V輸出(固定值,插座形式) 二組
三相AC380V輸出(固定值,接線柱) 一組
合閘控制接點⑤、⑧分閘控制接點⑥、⑦
外形尺寸:780×620×1100mm
重量:75kg

功能說明

1、技術參數中1 – 5項分別由獨立的接觸器控制,輸出線接線柱前串接10A、20A空氣開關作為短路保護。根據用戶特殊要求,參數中1 – 5項,可以同時合閘,沒有互鎖。請用戶注意使用中的要求。
最好每次只能有一組電源輸出工作。
2、技術參數中6 – 7項不受接觸器控制,只要總電源開關閉合,即可輸出單相AC220V輸出(固定值)、三相AC380V輸出(固定值),
3、三相轉換開關K1、K2、K3分別控制臺上的三相AC380V電壓表、三相交流電流表、三相交流電壓表、

操作說明

以檢驗單相交流電壓表為例:
1、接通輸入電源AC380V
2、連線交流操作電壓輸出電源線至電壓表
3、檢查並確認接線是否,接通總電源開關
4、將調壓器回零,並按“合閘“扭,
5、再按面板上交流操作電壓的“合閘”扭
6、緩慢調節輸出調節旋扭,使電壓升到要求值,觀察電壓表的情況。
7、試驗完畢後,先按面板上交流操作電壓的“分閘“扭再按面板上總“分閘”扭。然後,斷開總電源開關
