簡介
閘門開度儀分為單路閘門開度儀和雙路閘門開度儀1單路閘門開度儀參數如下
此開度儀適用於各類啟閉機、液壓油缸位置角度檢測
聯接各個品牌的SSI信號感測器
SSI信號可同時冗餘設備連線PLC的SSI模組和本款儀表
強大的信號與電源抗干擾容錯功能，更可靠安全
10-26位可調，格雷碼、純二進制碼可選
單圈、多圈絕對值BEN編碼器，磁致伸縮直線感測器
智慧型化面板設定，多種功能位移控制套用
RS485數字通訊、4-20mA、4-8點開關多種輸出信號
JF1312RLAM8192T4V0型號 GF1312RLAM8192T4V0安裝形式
開孔安裝
外形尺寸（寬高深） 160×80×120021上海39536219
儀表開孔尺寸 152×78
數碼顯示位數 6位
輸入信號 SSI同步串聯信號10－26位；1位外部置位信號
開關輸出數 4路繼電器，每位置一常開一常閉;面板預設,靈敏度設定,開關形式設定
位置信號輸出 2路位置信號輸出，一路4-20mA模擬量、一路RS485通訊數字量
信號調整 可設4、20mA對應值，可4、20mA輸出值微調零、調滿
通訊協定 自帶儀表協定，也可按用戶提供協定要求定製；可面板設定地址、速率
零點置位 任何位置置位，面板智慧型設定或外部開關置位
工作電壓 220Vac(24Vdc可定製)
外供電源 可提供感測器的工作電源（訂貨時註明電壓與耗電流可詢上海021精芬機電廠家）
工作溫度 -10℃～60℃
相對濕度 <85%
比例係數
直線位移感測器碼值比例係數設定
方向設定 旋轉編碼器正反向設定；直線位移感測器正反向設定
非線性設定 可16段非線性設定或現場修正，可用於卷揚疊層、弧形閘門等設定
遠程顯示 兩路信號可一路進PLC，一路進遠程顯示儀表
編號 端子 定義
下行1-2 CLOCK+- SSI信號的CLOCK+/-
（或用T+、T-表示）
下行3-4 Date+- SSI信號的Date+/-
下行5-6 外供DC 外供SSI編碼器電源
+12-24Vdc、0V(200mA)
下行7-8 變送+- 4—20mA電流輸出+/-
下行9-10 通訊AB RS485通訊輸出AB
下行19-20 220VAC 儀表電源，交流220Vac
下行13--15 RL1
OUT1 繼電器開關輸出1
常開或常閉
下行16--18
上行1--18 RL2—RL8
OUT2—OUT8 繼電器開關輸出2--8
常開或常閉
註：以上僅供參考，以交貨時產品說明書為準工作參數:
輸入信號
絕對值同步串列SSI信號（單圈、多圈編碼器、直線感測器10－26位）
1路外部置位信號
*工作電壓:220Vac（其它輸入電壓訂貨可選）
*外供電源：可提供感測器工作電源（訂貨時註明電壓與耗電流）
*輸出形式:一路4－20mA模擬量輸出.輸出D/A精度12位
一路RS485全數字量輸出，自帶通訊協定，也可按照客戶要求
多個預設位置輸出，繼電器乾節點，靈敏度可設定，開關形式可設定
T4型4個預設位置開關輸出
T8型8個預設位置開關輸出（250Vac3A）
*環境溫度:-10℃～60℃
*相對濕度:<90%
*數碼顯示：6位數碼顯示，小數點位置可設定
*零點設定:可任意位置設零或設指定位置
*圈長設定:旋轉編碼器每圈長度設定
*比例係數：直線位移感測器碼值比例係數設定
*正反向設定:編碼器儀表和直線位移感測器正反向設定
*輸出調整:4－20mA輸出對應值設定，4mA、20mA輸出信號微調零、調滿
*通訊輸出：RS485輸出，地址速率設定，通訊協定也可按照客戶要求可選
*非線性設定：可16段非線性設定或現場修正，可用於卷揚疊層、弧形閘門設定
*PLC冗餘設備：SSI信號可以與PLC的SSI模組和GF1312RLAMT4冗餘設備連線
（如需此項功能訂貨時註明）
外形尺寸
單位毫米160×80×170（寬高深），金屬外殼
*開孔尺寸：152×74
*遠程顯示：輸出信號可一路進PLC，一路進遠程顯示儀表（可選RS485數顯表XSDU
或4－20mA顯示錶）
通信：數據格式為10位，1位起始位，8位數據位，無奇偶校驗位、1位停止位。
全部指令以ASCII碼傳送。=0為主動傳送方式
主動傳送方式：每100ms左右傳送一次，傳送內容包括“=”，數據符號，6位數據，
小數點位置，結束符“”。
(被動接受數據格式和主動是一樣的，讀取協定ADD意思是1就是地址，0為主動傳送，也可以設定成，2,3,5.....傳送23H,30H,31H,0DH被動傳送，通信格式是#01，（#地址，回車），用16進制表示就是，2330310D，返回=+000000001)
例：測量數據為123.456，則傳送：
3D、2B、31、32、33、2E、34、35、36、0D
=+123•456
指令格式：詳見通訊協定。
變送輸出零位調整
變送輸出的零位（下限）和滿度位（上限）在出廠前已調好，在實際使用中如發現偏差，可先微調，方法是先將Lo設定為變送輸出下限值，退出設定並置位，測量變送輸出值（零位），如有偏差，進入設定狀態的BA0,上下調整參數，同時測量變送輸出值，直到達到要求確定退出。
以上的調整隻能是微量的偏差，調整方式是平移，調整後，其滿度位也有微量平移。如仍無法達到零位與滿度位的準確要求，也可進入線性化調整，方法是先置位Lo到變送下限位，進入特別設定狀態（OA密碼006210），設定參數BA0,上下調整參數，同時測量變送輸出值，然後置位Lo到變送輸出滿度位，進入特別設定狀態（OA密碼006210），設定參數BAC,上下調整參數，同時測量變送輸出滿度位值，達到要求確定退出；此方法需上下限多次調整至上下限均達到要求
2雙路閘門開度儀參數如下
雙路閘門開度儀又名同步糾偏儀，適用於液壓油缸同步、起重機、行車糾偏同步（具體可致電上海精芬機電定製）
雙路開度儀概述

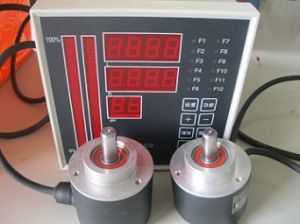

進口絕對值開度儀JF-1312/C2絕對型通用雙路閘門開度儀配合BEN系列絕對型多圈編碼器，可廣泛套用於各種大量程高精度的位移、角度閘門開度測量場合,儀表同時完成左右同步糾偏信號的輸出。閘門開度儀採用工業級的大規模集成晶片作為中央控制單元，具有非常靈活的輸入輸出接口能力，能適用於各種不同環境的工業現場，JF-1312/C2絕對型通用雙路閘門開度儀可按用戶要求實現相應的各種控制功能。控制器採用220VAC控制電源，儀表可直接與絕對型編碼感測器連線。
JF-1312/C2通用雙路閘門開度儀採用三排10位高亮LED數碼管及雙40段光柱顯示，數字清晰直觀，所有控制參數都可在鍵盤上直接設定，數據自動掉電保護。內置看門狗電路，能適應於具有較強幹擾的場合。閘門開度儀直接從編碼器接收數據，經過處理完成各種運算(包含弧形非線性換算)之後，送至顯示屏，同時輸出2路4-20mA信號，8-9路開關量信號,及16路並行數據輸出，並完成左右同步糾偏信號輸出,供PLC或其它設備讀取開度值等信息,來完成位移控制。具有現場校準和設定功能。該閘門開度儀結構簡單，性能穩定，操作簡便，體積精巧，確保長時間無故障運行。
工作參數
感測器：配合絕對型編碼器
測量範圍：0~320米（可根據測量精度調整）
測量解析度：0.1cm—1cm
顯示解析度：1cm,0.1cm
顯示方式：LED數碼管及光柱顯示
輸入:電源220VAC±10%;選通(開關)位;編碼器SSI信號
輸出方式：2路4-20mA信號，16路並行數據推拉輸出(二進制碼及BCD碼可選)，數據有效位推拉輸出,9路開關量推拉輸出（可直接接24VDC供電的繼電器如HH52P）。
環境溫度：0℃~50℃
相對濕度：〈90%
三、面板、接線及安裝尺寸：
面板尺寸為144mmx144mm深200-300mm電櫃開孔尺寸為139mmx139mm
雙路輸入輸出說明
1. 接線端子上L,N是AC220V交流電輸入端,FG為儀表地。
2. UP為感測器電源正，UN為感測器電源負，TR（CLOCK+），/TR（CLOCK-），DR（DATA+），/DR（DATA-）為右路感測器信號，TL（CLOCK+），/TL（CLOCK-），DL（DATA+），/DL（DATA-）為左路感測器信號。與絕對型感測器色標對應關係：UP（棕綠），UN（白綠），D（灰）,/D（粉），T（紫），/T（黃）。
3. OEN-COM為輸出允許信號，L/R為數據輸出左右選通信號，L/R為數據輸出左右選通信號，L/R=1選右路，L/R=0選左路。
4. Q1~Q16為16位並行數據推拉輸出，DAV為數據有效位，DAV=1數據有效，+/-為正負位，1為負，此時Q1~Q16為絕對量數據。
5. Sel為方波輸出信號，可用作L/R左右選通信號。
6. D1~D8，Hh為開關量推拉輸出，對應於：
D1---HA參數動作點;D2---Ho參數動作點;D3---H1參數動作點;D4---H2參數動作點;D5---H3參數動作點;D6---da參數右動作點;D7---da參數左動作點;D8---Hc參數動作點;Hh---db參數動作點;Vs為推拉輸出供電源正，Gnd為地。
7. IR-/IR為右路4-20mA電流輸出。
IL-/IL為左路4-20mA電流輸出
四.附錄:參數設定一覽表:021上海39536219
單路雙路設定功能
P 1 P0 修改密碼 P0 修改密碼
2 Hn 當前置位高度 Hn 當前置位高度
3 HA 報警極限位置動作上限 HA 報警極限位置動作上限(D1)
4 Ho 全開（工作最大）位置動作上限 Ho 全開（工作最大）位置動作上限(D2)
5 H1 下滑H1（相對於Ho變化）位置 H1 下滑H1相對於Ho變化位置(D3)
6 H2 下滑H2（相對於Ho變化）位置 H2 下滑H2相對於Ho變化位置(D4)
7 H3 中間工作位置動作上限 H3 中間工作位置動作上限(D5)
8 H4 中間工作位置動作上限 Hc 全關位置動作上限(D8)
9 H5 中間工作位置動作上限 da 左右超差動作上限(D6,D7)
10 Hc 全關位置動作上限 db 左右極限超差動作下限(D9)
P+5 1 F1 轉向（0~1） F1 轉向（0~3）
2 F2 小數點（0~3） F2 小數點（0~3）
3 F3 顯示最大值 F3 顯示最大值
4 F4 顯示最小值 F4 顯示最小值
5 F5 繼電器延時（0~255） F5 繼電器延時（0~255）
6 LA 4mA對應高度 LA 4mA對應高度
7 HA 20mA對應高度 HA 20mA對應高度
8 Ah 4mA調零 Ah 右4mA調零
9 AH 20mA調滿 AH 右20mA調滿
10 bh 左4mA調零
11 bH 左20mA調滿
12 dH 平均/左右獨立（1/0）電流輸出
13 bd BCD/二進制輸出（1/0） bd BCD/二進制輸出（1/0）
14 HP 系統高度校準係數(0.8~1.2) HP 系統高度校準係數(0.8~1.2)
P+10 nh 逐點修改 nh 逐點修改
P+15 顯示閃爍後恢復出廠曲線值 顯示閃爍後恢復出廠曲線值
P+20 1 n 感測器工作點數(n<=28) n 感測器工作點數（n<=16)
2 d 每點對應的圈數 d 每點對應的圈數
3 nd 按點輸入高度計算表 nd 按點輸入高度計算表
3一體式糾偏儀參數如下
適用於液壓油缸同步、起重機、行車糾偏同步（具體可致電上海精芬機電定製）並行、CANOPEN、profibus-dp、4-20MA、0-10V等信號可選
系統說明
雙路同步糾偏儀,JFC-202採用美國進口一體式控制單元作為主控制單元,採用拉繩位移感測器,安裝絕對值編碼器測量液壓油缸位移長度,控制器通過高可靠性的CANOpen協定網路讀取編碼器數據,實時採集當前測量位移值,通過JFC-202控制器實時比較,判斷出左路,或右路快,然後相應的發出糾偏調節指令,模擬量信號輸出,驅動糾偏閥執行減慢,使得油缸驅動快的一邊減慢下來,達到同步糾偏的目的;提供豐富的參數設定，圖形化界面顯示偏差結果，能對偏差大小一目了然；
同步糾偏儀面板：
技術參數
1. 供電電源：24VDC
2. 開孔尺寸:92mm×92mm
3. 輸入信號：開關點DI8個，模擬量0~10V,或4~20MA2路。
4. 輸出信號：開關點DO12個。模擬量0~10V,或4~20MA2路。
5. 2路RTD測溫接口
6. CANOpen匯流排網路接口1個。
7. RS232串口1個。
8. RS485接口1個。
9. 功耗:小於100W。
訂貨註明事項：
1． 產品安裝形式型號
2． 感測器位數，單圈或多圈
3． 開關輸出節點數
4． 模擬量輸出方式
5． RS485形式，或要求轉RS232主動傳送形式021上海39536219
儀表可OEM定做，說明書相關參數與實際如有衝突，請聯繫上海021精芬技術部
