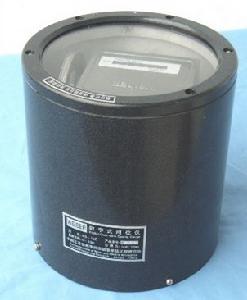

KS系列閘位計劃外按照國家標準GB9359-88《水文儀器總技術條件》及相關技術標準求製造。
儀器由絕對值型旋轉編碼器、自動收纜裝置或其它形式的耦合器等部分組成，是獨立的閘門開度測量儀，適用於江河、湖泊、水庫、船閘、水電站及供、排水工程的閘門開度觀測測量；同時，本系列儀器又可與閘門啟閉機控制裝置、電顯示器聯接組成顯示、控制系統；與計算機系統聯接組成水電站、閘門、水位綜合測量控制系統；與通信機連線，作為水文自動測報系統、水情衛星遙測系統的數字終端設備使用。
本系列儀器可用於平板閘、弧形閘、人形閘的開度測量、數據傳輸。
2 工作原理
KS系列數字式閘門開度儀由開度感測器、自動收纜裝置或其它形式的耦合器、顯示、控制器、傳輸電纜、RS485數字通信接口等部分組成。閘門運動通過耦合器帶動感測器旋轉，即可輸出與閘位相對應的格雷碼編碼信號。
KS系列閘門開度感測器的分辨力為1cm。其工作過程為：當閘門作垂直運動或旋轉運動，與閘門相連的耦合器即作同步運動，耦合器再驅動感測器的主軸轉動，即可通過感測器的電插座輸出與轉動位置相對應的閘位編碼電信號（格雷碼）。對於平板閘，輸出信號經硬體或軟體解碼，用於顯示、觀測；對於弧形或人字形閘門，由電顯示器或計算機對格雷碼進行自動換算或數字處理後輸出。
3 技術參數
a 測量範圍：0-10m；
b 分辨力： 1cm；
c 測量精度： ±2cm或0.2%F·S。
電參數
a 輸出碼：格雷碼10bit；
b 傳輸形式：(1) 通斷觸點：0.1A/24VDC；
(2) OC門：30mA/30VDC。
3.1 通信接口（選裝）
(1) RS485接口：MODBUS協定或其它。
(2) 4～20mA模擬量信號輸出。
3.2 使用環境
a 環境溫度： -25℃～85℃；
b 相對濕度： <90%(40℃)；
c 尺寸：Φ196×210或100×108×107mm；
D 電源電壓：12～24VDC。
3.3 電顯示器（選配）
