鍘刀分板機

一,剪裁式鍘刀分板機

1,剪裁式鍘刀分板機特點

1、電氣混合式設計,氣動出力,電磁閥控制,速度快捷,特別適用於分割精密SMD薄板,鋁線路板。
2、行程小,不易損壞產品且操作安全。
3、剪裁式工作,適用各種厚度PCB。
4、將切板時所產生的內應力降至最低而避免錫裂。
5、上下刀距離可精確調整,避免了因V槽深淺不同而使刀具損耗的情況。
6、允許V槽與零件距離近至0.5MM,可分切V槽邊緣最高零件為70mm。
7、分板應力極小,可有效避免錫裂。
8、氣動出力,電磁閥控制,速度快捷

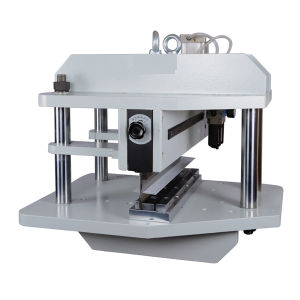

創威剪裁式鍘刀分板機CWVC-2L創威剪裁式鍘刀分板機CWVC-2L

9、刀具磨損後可翻磨再用。

2,剪裁式鍘刀分板機規格

型號:CWVC-2L
最大分板長度: 330mm
分板厚度: 0.3-3.5mm
分板速度:由操作員的熟練程度來定
工作氣壓: 0.50-0.70Mpa乾燥氣源
使用電壓和功率: 220VAC--10W
機器重量: 165kg
外形尺寸: 620*230*400mm

二,可加長鍘刀分板機

1,可加長鍘刀分板機特點

1全氣動,無噪音。
2.剪裁式工作,適用於各種厚度的pcb,切完行程在2mm以下。絕無操作安全上的顧慮。
3.適用於各種PCB板,鋁基板,氣動式設計無剪下應力,特別適用於分割精密SMD薄板。
4.將切板時產生的內應力將至最低避免龜裂。
5.上下刀具可精密調整,避免了因V槽深淺不同而使刀具損耗的情況。
6.可分切最高零件邊緣為70mm.

2,可加長鍘刀分板機規格

分板機型號:CWVC-3

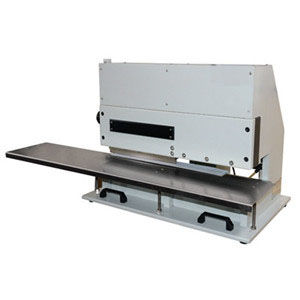

創威可加長鍘刀分板機CWVC-3創威可加長鍘刀分板機CWVC-3

最大分板長度:無限長
分板厚度:0.6-3.5mm
使用電壓和功率:110V/220V-10W
工作氣壓:0.50-0.70Mpa乾燥氣源
機器重量:185kg
機器尺寸:780*550*600mm

三,硬厚鋁基板鍘刀分板機

1,硬厚鋁基板鍘刀分板機特點

1,2012年5月新研發分板機,新風格剛性機械結構設計,新款分板強度提高。
2,電氣混合式設計,氣動出力,鍘刀式工作,電磁閥控制,切板行程在2mm以下,分板過程中振動極小。
3,將切板時所產生的內應力降至最低而避免錫裂,防止精密零件受損。
4,允許V槽與零件距離近至0.5MM,可分切V槽邊緣最高零件為50mm。
5,分板控制操作是由腳踏板來進行操作。
6,兩直刀之間的間隙可容易來進行調整。刀具磨損後可翻磨再用。
7,由於機器出力較大,能更安全和更容易的針對厚度超過1.8mm的各種鋁基板等來進行分切。
8,非常適用於分切500-800mm且帶V槽比較厚的金屬基板,鋁基板等。

2,硬厚鋁基板鍘刀分板機規格

型號:CWVC-450
直刀一次有效分板距離:450mm(可訂做加長刀片)
最大分板長度:無限長

創威硬厚鋁基板鍘刀分板機CWVC-450創威硬厚鋁基板鍘刀分板機CWVC-450

分板厚度:0.3-3.5mm
分板速度:由操作員的熟練程度來定
工作氣壓:0.50-0.70Mpa乾燥氣源
使用電壓和功率:220VAC--10W
機器重量:475kg
外形尺寸:900*760*750mm
