鋼筋掃瞄器

鋼筋掃瞄器

鋼筋掃瞄器,主要用於工程建築混凝土結構中鋼筋分布、直徑、走向,混凝土保護層厚度質量的檢測。鋼筋掃瞄器能夠在混凝土的表面測定鋼筋的位置、布筋情況、測量混凝土保護層厚度、鋼筋直徑等。除此之外,鋼筋掃瞄器還可以對混凝土結構中的磁性體及導電體的位置進行檢測,如牆體內的電纜、水暖管道等,施工前的探測可以有效避免施工中對這些設施的損壞,減少意外的發生。鋼筋掃瞄器是施工過程監測和質量檢驗的有效工具。

儀器概述

鋼筋檢測儀是一種攜帶型智慧型無損檢測設備,主要用於鋼筋混凝土的結構檢測,能夠在鋼筋混凝土的表面準確檢測鋼筋保護層厚度、鋼筋直徑,並能準確分析鋼筋的分布情況。

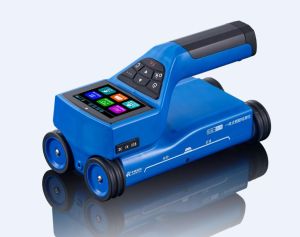

鋼筋掃瞄器鋼筋掃瞄器

儀器用途

1、牆體、橋樑、隧道等混凝土結構中鋼筋位置、鋼筋分布及走向、保護層厚度、鋼筋直徑的探測

2、非鐵磁性介質中鐵磁體及導電體(如電線、管線)走向及分布進行探測

3、混凝土結構施工質量驗收檢測

4、在建結構、既有結構的安全性和耐久性進行評估

5、對既有結構進行評估、改造時對配筋量的檢測

6、樓板或牆體內的電纜、水暖管道等分布及走向進行探測

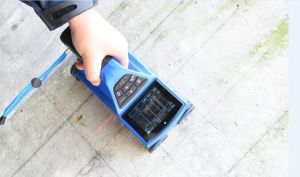

鋼筋檢測儀現場測試圖鋼筋檢測儀現場測試圖

檢測原理

儀器通過大電流激勵發射線圈產生脈衝磁場,當該磁場下方有鋼筋存在時鋼筋會在脈衝磁場的激勵下產生渦流從而產生感生磁場,接收線圈將此感生磁場轉換成電信號,主機實時分析該電信號並以此為依據判定出鋼筋的位置、保護層厚度及直徑信息。接收線圈為多組線圈組合式排布和傳統的單一線圈檢測方式相比檢測精度更高。

檢測規範

《混凝土結構設計規範》(GB50010-2010)

《混凝土結構工程施工質量驗收規範》(GB50204-2015)

《建築結構檢測技術標準》(GB/T50344-2004)

《混凝土中鋼筋檢測技術規程》(JGJ/T152-2008)

《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》(DB11/T365-2006)

維護及保養

1、使用前檢查

儀器對空開機,然後進入任何一種掃描模式,在標定裝置上進行掃描觀察信號是否正常。

2、清潔

本儀器不具備防水功能,切勿用濕布擦洗!切勿用有機溶劑擦洗儀器及配件!請用乾淨柔軟的無塵布擦拭儀器及配件。

3、電池

儀器採用可充電鋰電池進行供電,完全充滿電可連續工作24個小時左右。當儀器電量不足時開機時會提示電量不足並自動關機,這時候需要對儀器進行充電。為了保證完全充滿,請保持連續充電6~8小時。

注意

不要在高溫環境下進行充電,儀器長時間不用,電池會有輕微電量損耗現象,導致電量減少,用之前要進行再充電。充電過程中充電器會發熱屬正常現象,應保持充電環境通風良好,便於散熱。應使用本機配套的充電器進行充電,使用其他型號的適配器或充電器有可能對儀器造成損壞。

現場檢測時的注意事項

1、由於檢測面粗糙或波浪起伏時會影響檢測精度,因此應保持掃描面平整,無較高的突起物。如果表面過於粗糙而無法清理時,可以在掃描面上放置一塊薄板,在測量結果中將薄板的厚度減掉;

2、掃描過程中儘量使感測器保持緩慢勻速移動;

3、儀器掃描方向應垂直於鋼筋走向,否則可能會造成誤判或判定厚度出現偏差;

4、對於網狀鋼筋,一般應首先定位上層鋼筋,然後在兩條上層鋼筋中間測量來定位下層鋼筋;

5、當更換檢測環境或者測量結果出現較大誤差時,應重啟儀器進行信號復位校準,儀器每次開機會自動進行信號復位校準,因此開機時不要將儀器放在鋼筋或者導磁的金屬上方,以免影響信號復位校準;

6、儀器支持大小量程切換,小量程測量精度較高,建議在滿足測量範圍的條件下儘量使用小量程進行測試;

7、測量參數設定中的設計直徑項必須輸入正確,否則判定厚度會出現相應的偏差
