釩磁鐵礦

釩磁鐵礦

釩磁鐵礦成分為（Fe2+Fe3+，V）2O4，含V2O5在5％以下。是含釩的磁鐵礦亞種，性質與磁鐵礦相似。可以從中提煉釩。釩主要用於鋼鐵工業，釩鋼用於國防工業及國防尖端工業，也用於化學工業中。

概述

釩磁鐵礦

【英文名】coulsonite
【分子式】FeV2O4
【化學性質】主要含釩礦物之一。成分中有少量V3+L為Fe3+所代替，含五氧化二釩68.41%～72.04%。可視為含釩的磁鐵礦亞種。
【晶系】等軸晶系，Fm3m；
【形態】六八面體晶類，半自形粒狀，或呈片晶。；
【顏色】藍灰黑色。
【光澤】金屬光澤。
【硬度】4.5～5，
【密度】密度5.15g/cm3。
【成因及產地】以與王水和鹽酸不起作用而區別於磁鐵礦。產於晚期岩漿礦床、岩漿分異礦床、高溫熱液礦床中。
【主要用途】用於提取五氧化二釩和其他釩化合物，以及煉釩等。成分為（Fe2+Fe3+，V）2O4，含V2O5在5％以下。是含釩的磁鐵礦亞種，性質與磁鐵礦相似。可以從中提煉釩。釩主要用於鋼鐵工業，釩鋼用於國防工業及國防尖端工業，也用於化學工業中。

選礦方案

釩鈦磁鐵礦選礦方法
鈦鐵礦精礦的選礦是在對釩鈦磁鐵礦石經一段磨礦，一粗、一精、一掃的磁選流程磁選出磁鐵礦精礦之後的磁尾礦進行。
含釩磁鐵礦石、鈦磁鐵礦石選礦方案的介紹
含釩磁鐵礦是強磁性礦物，鈦鐵礦是弱磁性礦物，但比重較大，可用重選回收。如礦石中含有硫化物和磷灰石，則尚需考慮鈦精礦浮選除硫、磷，或在選鈦之前優先浮選硫、磷。若礦石中共生礦物嵌布很細，緻密共生或呈類質同象，常需直接採用冶金方法或選冶聯合流程分離。

釩磁鐵礦

平均鐵含量10%，極貧單一磁鐵礦，有什麼較好的新流程工藝？

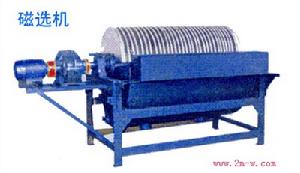

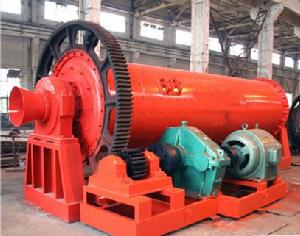

可以用球磨機與濕式磁選機組成磨礦磁選流程，至於要磨到多大的粒度，幾段磨礦與磁選作業，要通過可選性試驗後得知。

含鐵約30%的磁鐵礦什麼樣的選礦工藝比較合理？
磁鐵礦的選礦工藝目前有三種工藝可供選擇：乾法磁選工藝、濕法磁選工藝及聯合工藝選礦方法。

我國產地

1、四川攀枝花釩磁鐵礦床

釩磁鐵礦

釩磁鐵礦

攀枝花鋼鐵集團公司依託豐富的釩鈦磁鐵礦資源和工藝技術優勢，開發的產品獨具特色，已形成37Kg/m---5Kg/m重軌、11號礦用工字鋼、310乙字鋼等為代表的大型材，以石油管線鋼、汽車大梁板、熱軋酸洗板、冷軋薄板、鍍鋅板、IF鋼超深沖板等為代表的板材，以V2O5、V2O3、高釩鐵、VN合金、鈦精礦、鈦白粉為代表的釩鈦製品和以無縫鋼管為代表的管材四大系列產品。產品質量優良，有27個產品獲省、部級以上優質產品稱號，其中60Kg/m重軌獲國家金獎，11號礦用工字鋼獲國家銀獎，SQ全長淬火軌獲國家發明獎，高速鐵路重軌、V2O3、80FeV、VN合金、310乙字鋼、220帽型鋼等是全國獨家產品。攀鋼重軌的國內市場占有率達40%，釩製品國內市場占有率超過80%，並且是中國最大的鈦原料生產基地。攀鋼產品廣泛用於冶金、鐵路、軍工、建築、機械製造、家電等行業，遍銷國內30多個省、市、自治區，並出口日本、東南亞、歐美等20多個國家和地區。
2、羅河鐵礦
位於我國鋼鐵生產力布局集中的長江中下游寧蕪—廬江地區，是國家規劃的重點礦區，批准鐵礦石儲量為3.4億噸，屬特大型含硫、含釩磁鐵礦床。

製備方法

工業製備：金屬釩的製備

釩磁鐵礦

工業上常以各種含釩礦石為原料製備釩。如在釩爐渣中加入NaCl，經空氣焙燒後，先生成NaVO3。

2V2O5+4NaCl+O2NaVO3+2Cl2

從燒結塊中用水浸出NaVO3，經酸中和，製得V2O5的水合物。產物經脫水後，用金屬熱還原法製得釩。

V2O5+5Ca2V+5CaO

也可採用鎂還原三氯化釩(VCl3)的方法製備。
2VCl3+3Mg3MgCl2+2V
工業製法：五氧化釩的製備

釩磁鐵礦

工業上有兩種常見的製備方法。

1)直接法：將含釩的釩磁鐵精礦與純鹼(Na2CO3)按比例混勻，經高溫焙燒並浸取焙燒物，製得偏釩酸鈉溶液。該溶液在加熱攪拌下，用HCl或H2SO4中和，水解後即可析出紅色含大量水分的無定形沉澱-V2O5。

2)間接法：將含釩的釩磁鐵精礦經高溫冶煉，製得含釩生鐵。接著用空氣吹煉，使之形成富釩渣(主要成分為FeO，V2O5)。粉碎富釩渣並除去金屬鐵後，與一定量的NaCl及純鹼混勻，在氧氣充足的氣氛下，於1073~1173K焙燒3h。反應如下：

2(FeO·V2O5)+1/2O2Fe2O3+2V2O5

Na2CO3Na2O+CO2↑

2NaCl+1/2O2Na2O+Cl2↑

Na2O+V2O52NaVO3

用稀釩溶液浸取生成物，富集的偏釩酸鈉用酸(HCl或H2SO4)中和，並在pH=1.5~2時，加熱至沸騰。劇烈攪拌使之水解並析出紅棕色沉澱。

2NaVO3+H2SO4+nH2OV2O5·nH2O↓+Na2SO4

釩磁鐵礦

產物經煅燒可得工業級V2O5。若要獲得純淨的V2O5，可用Na2CO3溶解工業級V2O5，在常溫下加入過量的NH4Cl，不斷攪拌，即可析出白色或淡黃色的偏釩酸氨晶體。

NaVO3+NH4Clnh4vo3↓+NaCl

將結晶過濾，並加熱焙燒至773K，NH4VO3會分解成較純淨的V2O5：

NH4VO3

V2O5+2NH3↑+H2O

2.實驗室製備:
在實驗室中一般直接用NH4VO3為原料，經熱分解製得V2O5。

釩磁鐵礦石中磷的測試

釩磁鐵礦中磷的測試

光度法測定釩鈦磁鐵礦石中的磷
1方法提要

樣品用碳酸鈉-硝酸鉀半溶，水提取，乾過濾，分取部分溶液。在PH5-8硝酸溶液中，磷酸根離子與釩酸銨，鉬酸銨生成可溶性的磷釩鉬黃色絡合物。在分光光度計上，420納米處測量其吸光度。

2試劑

碳酸鈉-硝酸鉀混合熔劑（12：1），將1份硝酸鉀研細後，再與12份無水碳酸鈉研磨，充分混勻。

硝酸加熱煮沸除去黃色的氧化氮，冷卻後使用。

釩鉬酸銨顯色劑：

A鉬酸銨溶液稱取10克鉬酸銨加100毫升水，在60-70度加熱溶解，用時現配，如有渾濁，過濾後使用。

B釩酸銨溶液稱取0。4克釩酸銨加100毫升水，攪拌溶解後，貯存於棕色瓶中。

C稀硝酸取43毫升硝酸加入57毫升水，混勻。

D取35毫升A溶液倒入35毫升C溶液中，再加入30毫升B溶液，混勻後使用。

磷標準溶液

稱取0.2196克高純磷酸二氫鉀（預先經110度乾燥2小時在乾燥器中冷卻至室溫），置於250毫升燒杯中，加水溶解後，移入1000毫升容量瓶中，用水稀釋至刻度，搖勻，此溶液1毫升含50微克磷。

分光光度計

3儀器：分光光度計
4分析步驟

稱取0.5000克試樣,將試樣置於預先加有6-8克混合熔劑的瓷坩堝中,用玻璃鋼棒充分攪勻,上面再蓋1克混合熔劑,移入馬弗爐中,從低溫升至400度,保持15分鐘,然後再升溫至750度並保持25分鐘,取出冷卻,將熔塊倒入200毫升燒杯中,用水洗淨坩堝,加60-70毫升水,加入10滴無水乙醇,在電熱板上加熱煮沸使熔塊完全散開,取下燒杯,溶液冷卻後,移入100毫升容量瓶中,用水釋至刻度,搖勻,澄清或乾過濾.

根據磷的含量分取20或10毫升於100毫升容量瓶中,加1滴酚酞指示劑,用硝酸中和至溶液無色後並過量6毫升,用水稀釋至70毫升左右,加入15毫升釩鉬酸銨顯色劑,搖勻,用水稀至刻度,搖勻.放置半小時後在分光度度計上測量其吸光值.

相關條目

赤鐵礦	磁鐵礦	礬
磷	攀枝花鋼鐵集團公司	羅河鐵礦
