裝置介紹
三相不平衡智慧型調節器：三相不平衡智慧型調節器（SmartThree-phaseUnbalancedRegulator，簡稱STUR）是一種用於動態治理配網三相不平衡、補償無功和諧波治理的新型電力電子裝置，它能夠根據配網用戶由於不同時間段或不同負荷導致配網三相不平衡電流，利用先進控制算法分離出不平衡電流的正負零序及無功和諧波電流，通過觸發功率器件IGBT，使逆變器發出與之相反的抵消電流，達到消除不平衡及補償無功和諧波治理的作用。
三相不平衡補償原理：DSP控制器實時檢測負載電流，計算分析負載電流並判斷系統是否處於不平衡狀態，採用先進控制算法分離出不平衡電流的正序分量、負序分量和零序分量，然後控制器實時驅動IGBT，STUR發出與負序分量和零序分量反向的電流，最後電網側電流達到三相平衡狀態。
電網電壓支撐原理：DSP控制器實時檢測補償點電壓數據，並判斷補償點電壓是否超過設定值；超過電壓上限（Umax）時，此裝置輸出感性電流，補償點電壓降低；當低於電壓下限（Umin）時，此裝置輸出容性電流，補償點電壓提升；最終使各相電壓穩定在正常範圍內。
無功和諧波補償原理：DSP控制器實時檢測負載電流，計算分析得到負載電流的無功電流和諧波電流數據；無功電流和諧波電流作為控制器的參考值，控制器實時驅動IGBT產生滿足要求的無功補償電流（容性或感性）和諧波電流 ，最終實現動態無功補償目的。
技術特點
更多功能、更多模式
Ø具備零序、負序補償、無功補償、諧波補償等，一機多用；
Ø可設定的特定次諧波補償功能，可設定零序、負序、無功分補或共補功能；
Ø友好的人機界面，採用高清7英寸中文彩色觸控螢幕，螢幕實時顯示系統和裝置運行參數；
Ø可定製WIFI、3G等通訊模式，支持安裝多種APP，實現手機或PC機遠程操控；
全面保護功能，提高用戶套用穩定性
Ø有效值峰值雙設定自動限流算法，在負載諧波電流大於設備輸出時，可自動將設備輸出限制在100%輸出，無過載風險；
Ø保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠；
Ø故障自診斷功能；
Ø具有故障報警及追憶功能；
先進的控制策略和拓撲結構設計
Ø改進的基於瞬時無功功率理論的檢測技術，可實時檢測負序、零序電流，自動跟蹤負載無功變化，具有高度可控性與快速回響性；
Ø採用LCL拓撲結構濾波，在輸出無功諧波電流的情況下，不會引入高頻IGBT開關諧波干擾，並且適用於任何現場電網系統阻抗，不會發生諧振；
功率密度高，易於安裝
Ø變流器模組化設計，體積小重量輕，功率密度高，安裝維護方便；
Ø組合併機滿足不同容量需求，在實現標準化生產的同時提高了設備的可靠性和可維修性，極大方便了系統安裝與維護；
Ø單模組獨立風道設計，可有效隔絕環境粉塵粘附，提高產品散熱效率。
選型配置
| 變壓器容量（KVA） | 二次側電壓（KV） | 二次側額定電流（A） | 需要補償的不平衡電流（A） | 選配容量（KVAR） |
| 160 | 0.4 | 230 | 50 | 30 |
| 200 | 0.4 | 288 | 60 | 50 |
| 250 | 0.4 | 360 | 75 | 75 |
| 315 | 0.4 | 454 | 90 | 75 |
| 400 | 0.4 | 577 | 120 | 100 |
| 630 | 0.4 | 909 | 180 | 150 |
案例視圖
配網不平衡治理裝置補償前數據
補償後數據

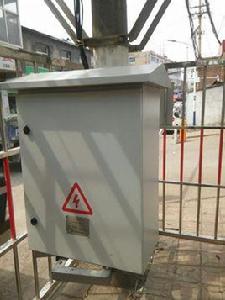

配網不平衡治理裝置
