簡介
逆變變壓器套用
逆變變壓器廣泛適用於空調、電腦、電視、洗衣機、抽油煙機、冰櫃，錄像機、按摩器、風扇、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、照明等。

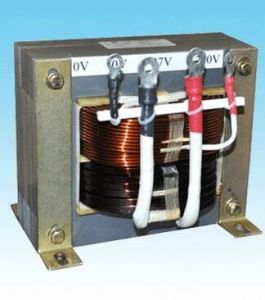

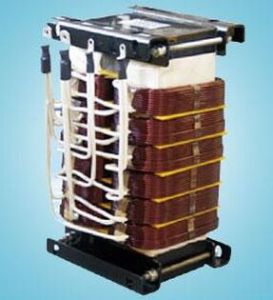

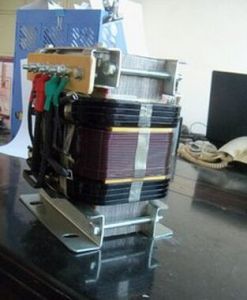

結構特點
1.線圈採用F級或C級漆多餅式繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有很好的散熱性能。
2.鐵心接縫採用亞弧焊焊接，線圈和鐵芯組裝成一體後經過預烘→真空浸漆→熱烘固化這一工藝流程使變壓器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級。
3.外露部件均採取了防腐蝕處理，引出端子採用接線端子或銅排端子。
使用注意事項
逆變變壓器每台逆變變壓器都有接入直流電壓數值，如12V，24V等，要求選擇蓄電池電壓必須和逆變變壓器直流輸入電壓一致。例如，12V逆變變壓器必須選擇12V蓄電池。
2、逆變變壓器輸出功率必須大於電器的使用功率，特別對於啟動時功率大的電器，如冰櫃、空調，還要留大些的餘量。
3、正、負極必須接正確逆變變壓器接入的直流電壓標有正負極。紅色為正極（+），黑色為負極（―），蓄電池上也同樣標有正負極，紅色為正極（+），黑色為負極（―），連線時必須正接正（紅接紅），負接負（黑接黑）。連線線線徑必須足夠粗，並且儘可能減少連線線的長度。
4、應放置在通風、乾燥的地方，謹防雨淋，並和周圍的物體有20cm以上的距離，遠離易燃易爆品，切忌在該機上放置或覆蓋其它物品，使用環境溫度不大於40℃。
5,充電和逆變不能同時進行。即逆變時不可將充電插頭插入逆變輸出的電氣迴路中.
6、兩次開機間隔時間不少於5秒（切斷輸入電源）。
7、請用乾布或防靜電布擦拭以保持機器整潔。
8、在連線機器的輸入輸出前，請首先將機器的外殼正確接地。
9、為避免意外，嚴禁用戶打開機箱進行操作和使用。
10、懷疑機器有故障時，請不要繼續進行操作和使用，應及時切斷輸入和輸出，由合格的檢修人員或本公司的特約維修單位檢查維修。
11、在連線蓄電池時，請確認您的手上沒有其它金屬物，以免發生蓄電池短路，灼傷人體。
工作原理
輸入接口部分：輸入部分有3個信號，12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供，ENB電壓由主機板上的MCU提供，其值為0或3V，當ENB=0時，逆變器不工作，而ENB=3V時，逆變器處於正常工作狀態；而DIM電壓由主機板提供，其變化範圍在0～5V之間，將不同的DIM值反饋給PWM控制器反饋端，逆變器向負載提供的電流也將不同，DIM值越小，逆變器輸出的電流就越大。
電壓啟動迴路：ENB為高電平時，輸出高壓去點亮Panel的背光燈燈管。
PWM控制器：有以下幾個功能組成：內部參考電壓、誤差放大器、振盪器和PWM、過壓保護、欠壓保護、短路保護、輸出電晶體。
直流變換：由MOS開關管和儲能電感組成電壓變換電路，輸入的脈衝經過推挽放大器放大後驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。
LC振盪及輸出迴路：保證燈管啟動需要的1600V電壓，並在燈管啟動以後將電壓降至800V。
輸出電壓反饋：當負載工作時，反饋採樣電壓，起到穩定I逆變器電壓輸出的作用。
