不停電電源
正文

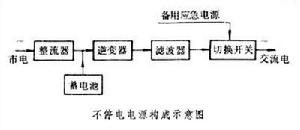

能實現不間斷供電的電子裝置，又稱無間斷電源。早期的不停電供電方案是採用直流電動機－交流發電機系統。在市電供電正常時，市電由整流器變換為直流電，使直流電動機旋轉，並使一組蓄電池處於浮充狀態。直流電動機再驅動交流發電機，對負載提供交流電能。當市電發生故障時，直流電動機改由蓄電池供電，因而不致使供電中斷。這種旋轉式的不停電供電系統的質量受到軸承等機械磨損的影響；效率也較低，約80％。1965年研製成功了用晶閘管製作的靜止式不停電供電系統。它逐步取代了旋轉式機組。它由一套把交流電變為直流電的整流器、一套把直流電變為交流電的逆變器和濾波器組成（見圖）。在市電供電正常時，整流器提供逆變器的直流電源，併兼作蓄電池的充電器（或採用另一單獨充電器），以便貯存電能。當市電發生故障時，改由蓄電池對逆變器供電；同時起動備用電源（如柴油發電機組等），待備用電源運轉正常後，代替市電繼續供電。有些用戶只需在市電突然中斷後，在蓄電池供電期間作必要的應急處理，則可不需備用電源，此時蓄電池容量的大小決定了繼續供電時間的長短。
不停電電源不停電電源與其他電力電子裝置一樣，當逆變器採用晶閘管作為開關元件時，都必須具備相應的換流電路，這就使主電路的控制電路複雜化，因而相應地降低了逆變器的可靠性。鑒於晶閘管當今的生產水平和自身的特性，逆變器的開關速度不能做得很高，因此輸出濾波器的尺寸較大，這也影響了不停電電源的暫態性能。另外，當整流器採用晶閘管後，整個裝置的功率因數也會相應降低。在採用新型的功率電晶體、功率MOS場效應管、可關斷晶閘管等自關斷元件作為開關元件後，以上問題得到改善。
