概述
轉子串電阻調速裝置是速度調節器ST、控制器KZ和所控制的電阻接觸器，測速發電機TG、速度給定積分器GJ↓[1]有機聯成速度閉環分電路；以換向邏輯單元HL為核心，其輸入一個聯速度閉環另一個聯控制器KZ，而輸出一個聯能指令電動機定子繞組第二、三相斷路器觸點的正向斷路器ZC另一個聯能指令定子繞組第二、三相間的斷路器觸點的反向斷路器FC、有機聯成換向分電路。能改善操作強度和條件；有利於自動化控制。
作用

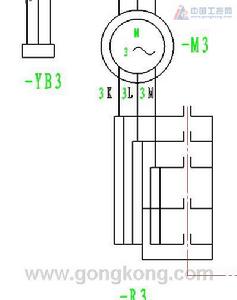

1,轉子串電阻調速（發電機或者電動機）與籠式電機調速的主要區別就是轉子上有繞組。此繞組可以比無繞組電機實現更多的“特殊”功能。即，其轉子繞組可以通過滑環，實現與外部的連線，一般是連線在一定阻值的電阻上。通過改變連線的電阻阻值，來改變電機轉子的阻值。作為電動機，調節（如增加）轉子阻值，一方面可以調節（相應的提高了）電動機的轉速，另一方面也調節（相應的提高）了電動機的轉矩，這主要是在電動機起動時使用，正常運轉時就會把轉子繞組短路。短路後的繞線式電機和一般的籠式電機的運行模式是一模一樣的。
2，那么作為發電機時，主要應該是在發電機起動是降低勵磁（定子上的）電流，以減少突然起動對發電機及負載的電流衝擊。
3，用繞轉子串電阻調速做電動機的情況是常見的，但做發電機的情況很少。
