基本情況

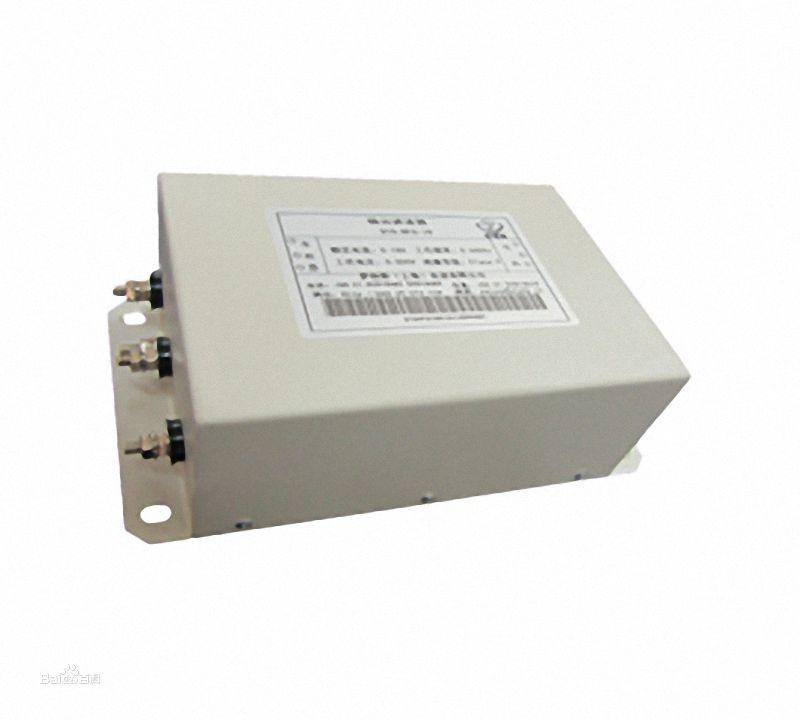

輸出濾波器安裝於變頻器的電力輸出線與電機之間，不但能有效濾除變頻器輸出電流中的高次諧波，減小由高頻諧波引起的附加轉矩，降低電機溫升及電機運行噪音，而且能有效抑制變頻器的輸出側的浪涌電壓，保護電機，提高變頻調速系統的功率因數。
與輸入濾波器的區別
主要區別有二：
1．線圈的匝數不同。變頻器輸入電流中，高次諧波分量的頻率並不很高，故輸入濾波器線圈的匝數稍多；而輸出電流中高次諧波分量的頻率較高，等於載波頻率，故輸出濾波器線圈的匝數可略少。
2．附加電路不同。為了提高濾波效果，各生產廠家往往線上圈兩端加接電容器。但輸出濾波器中，靠近變頻器側是不允許接電容器的。在電動機側，即使接入電容器時，也應串入限流電阻。所以，輸出濾波器在接線時，必須注意不能把變頻器側和電動機側接反。
背景
現代電網中諧波污染已經越來越嚴重的影響著電網的電能質量。造成其諧波污染的主要原因有非線性負載、電力電子設備的套用及變壓器等設備過電壓而造成的飽和失真。
主要功用
1、降低主電源諧波及換相缺口；
輸出濾波器2、保護驅動裝置電力電子元件免受主電源尖峰電流衝擊造 成的危害；
3、抑制變頻器輸出的諧波干擾；
4、提高系統可靠性型。
產品特點
1.額定電壓：250V/440V；690V/1140V(可定做不同等級電壓)
2.工作頻率：0～120(Hz)3.耐電壓測試(1分鐘)：線-地2250VDC，線-線1500VDC
4.溫度範圍：-25～85(℃)
5.絕緣電阻：線-地(300A以下)≥1500M(歐)
6.開關頻率：Fmax=60KHz7.Dv/Dt抑制，過電壓抑制，減少變頻器電磁干擾
7.電流量大，工作電流從1～1600(A)9.輸出濾波器採用高品質元件，確保使用穩定，安全
8.減少變頻器以及馬達線圈損耗，用於變頻器輸出濾波器
技術參數
輸出阻抗：1(kΩ)
輸入阻抗：5(kΩ)
阻帶衰減：10(dB)
插入損耗：40(dB)
基準溫度：-25～85(℃)
激勵電平：35(mW)
負載諧振電阻：50(Ω)
負載電容：55(pF)
總 頻 差：15(MHz)
溫度頻差：10(MHz)
調整頻差：10(MHz)
標稱頻率：50/60(MHz)
種 類：濾波器
