種類
冠空
冠空主要表現為輪胎花紋表面（稱之為冠面）即胎面頂部脫層。主要原因是因為輪胎使用過程中輪胎氣壓過大，使得輪胎著地面積減少，輪胎早期磨損，輪胎使用過程中由於滾動加速或者輪胎散熱不是很好，使得胎面溫度升高。線層之間的附著力下降，加上胎面的離心力加大
輪胎鼓包載重輪胎使用過程中，由於汽車超載，單胎的負荷加大，輪胎變形也大，簾線受到過大的伸張應力而鬆散，胎面膠和帘布層產生剝離，引起胎面和緩衝層脫開，或胎體分層，大面積脫空！
汽車在行駛過程中，由於緊急剎車，鋼圈和輪胎在緊急制動的情況下保持不動，這時由於慣性汽車仍然行駛，使得胎面於地面摩擦加劇，這時胎面和胎體之間產生剪下效應，這樣容易將冠面與胎體剝離，造成冠空。
高速行駛過程中，尤其是在夏天，胎內溫度達到135度，橡膠和簾線受到很大的破壞，常引起脫層！這時切忌用冷水澆濕輪胎，避免引起爆炸！
肩空
肩空是輪胎側面鼓包的一種，分為局部和整體兩種，一般在輪胎胎面與胎側之間較為常見。主要表現為有明顯的鼓包現象，類似於泡狀！有的則為環形狀，這種為整體脫空！胎側和胎體明顯脫離！主要原因：由於輪胎製造過程中，簾線乾燥程度不夠就進行掛膠，或者由於膠體本身含水分過高引起！該原因屬於質量問題！
載重系列輪胎在超載的情況下輪胎表面接觸地面面積加大，胎肩磨損加快，胎體溫度高，產生的集熱不能及時散發，形成胎肩集熱，引起脫空！有的則是因為胎體產生集熱，造成胎體線層中的膠和胎肩膠由於高溫分解而變質，失去部分物理機械性能，使膠與帘布層的附著力急劇下降。造成脫空
子口空
主要指載重子午線輪胎。主要表現鋼圈周圍脫空。由於子口鋼絲收口時存在問題，造成鋼絲圈開裂脫層。子口部位鋼絲圈部位的膠體由於高溫原因或者膠體本身配置有問題造成橡膠老化脫層。使用過程中由於安裝的是改裝輪輞，輪胎行駛過程中變形不規則，發生摩擦使胎圈產生高溫引起脫層；輪輞過大或過小（如輪輞厚度問題）造成受力不均勻。屈撓點下降而脫層；剎車鼓（剎車盆）溫度過高，易引

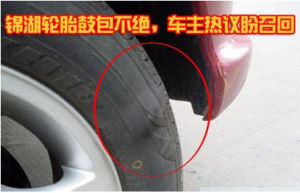

輪胎鼓包帘子鼓包

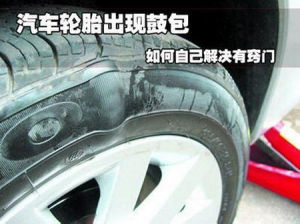

主要指轎車子午線輪胎在經過溝、坎或路面異物時速度過快導致鋼圈和地面擠壓輪胎側面導致側面帘子線斷裂引起胎側局部位置鼓包。防治措施

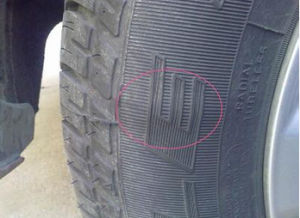

輪胎鼓包是輪胎損壞中最多見的現象，惹起鼓包的原因有很多，一般來說，輪胎鼓包現象的發生絕大部分是因為使用中泛起不測的激烈衝擊。而如果輪胎多量量地泛起鼓包，則很大程度上是因為質量問題釀成的。憑據行業相關規定，一般輪胎的正常使用期是出廠之日起的3-5年。如果在這個限期內，不是因為碰撞等特殊原因形成鼓包，那末輪胎的質量可能存在問題。
那么，輪胎起包是否會影響行車安全?成都輪胎批發特別指出，輪胎正面泛起“鼓包”，豈但影響行車，並且有爆胎危險，是車輛行駛的重大變亂隱患。因而，如果泛起“鼓包”情形，一定要馬上到正軌的輪胎店裡進行專業檢測和替換。
氣壓過大或太小對輪胎都市產生負面影響。氣壓太大，輪胎變硬，胎面與地的接觸面積減小，影響操控性和乘坐舒適性，輪胎易磨損;氣壓太低，輪胎變軟，車輛油耗上升，輪胎受撞擊時容易在障礙物與輪圈之間產生剪下
輪胎鼓包第一，安裝輪胎時請到專業的輪胎店，使用輪胎專業安裝設備及專業的安裝程式來操作。
第二，儘量避免長時間在惡劣的路況下行駛，如果無法避免請注意車速越慢越好 。
第三，養成優越的輪胎保養習氣，經常檢查輪胎，應子細檢查輪胎表面是否有開裂、劃傷、鼓包、胎面磨損過度等潛在危險，並隨時調劑、預防爆胎。
第四，除按期檢查輪胎之外，車主還需求養成檢查並維護正常的胎壓、注意輪胎質保期，確保使用“健康”輪胎來駕駛車輛。
