裝置簡介

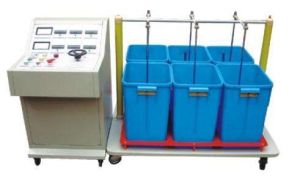

HSXTX-IX全自動輔助絕緣工具試驗裝置HSXTX-IX全自動 輔助絕緣工具試驗裝置是我公司根據絕緣靴（手套）的試驗規程，並遵從廣大用戶意見而自行研發生產的。該產品其主要特點：可同時測試3雙絕緣靴（手套），並可讀取每隻的泄漏電流，準確判斷不合格的絕緣靴（手套）；結構底部裝配腳輪，可隨意移動。若選配相關輔助測試夾具，
用途
HSXTX-IX全自動 輔助絕緣工具試驗裝置可用於絕緣靴，絕緣手套，絕緣操作桿，絕緣毯、絕緣墊、絕緣袖套、絕緣服、絕緣帽、絕緣梯、絕緣擋板、絕緣凳等絕緣工具的耐壓試驗。
主要特徵
◆電壓、電流、時間等數據4.7寸大屏液晶顯示，帶背光，讀數清晰、直觀；同時顯示電壓、電流、時間等，有各種數據設定功能；
◆全中文界面，工作狀態顯示，操作簡單明了，適用面廣；
◆帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然；
◆輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
◆全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便；
◆按鍵直接設定目標電壓、泄漏電流、耐壓時間，套用自如；
◆帶過電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全；
◆採用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強；
◆精確的電壓控制能力，較小的電壓控制誤差；
◆時間設定範圍1秒～9999秒；
◆採用高細度的步進電機控制調壓器升壓過程，全自動進行耐壓試驗。試驗開始後，儀器自動合閘以國標要求升壓速度自動升壓，到達預定電壓開始計時，並保持試驗電壓、計時到、自動降壓，到零後自動斷電，提示試驗結束，同時顯示各試品泄漏電流，並顯示測試結果；
◆產品體積小、重量輕、結構合理、可靠耐用，測試速度快，提高了工作效率；
◆高壓、高壓泄漏電流直讀，還可自動識別不合格試品，智慧型化程度高；
◆可同時測試3雙絕緣靴（手套），並可讀取每隻的泄漏電流，準確判斷不合格的絕緣靴（手套）； ◆結構底部帶有腳輪，便於移動；
*選配擴展功能：
1.每路試品均具有分斷機構，當任意一路擊穿時或超過設定泄漏電流值時，該路試品將自動脫離試驗，不影響其它試品進行試驗；
2.開機顯示公司名稱、網址及聯繫電話等，有利公司品牌的宣傳和推廣；
3.可選配遠程通信、門聯鎖警燈警鈴等；
4. 紅外通訊、無線通訊、光纖通訊三種高低壓側隔離方式可供選擇。
工作原理
接入0~220V電源，調節工頻耐壓試驗台，根據試驗變壓器的電磁感應原理，使變壓器產生0~30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。
技術參數
1、輸入電壓：～220V 50Hz
2、輸出電壓：0-30kV
3、容 量：3kVA
4、測試數量：每次6隻
5、測量數據：可顯示列印每隻被試品電壓值；泄漏電流值
6、過流保護：過壓保護；自定義時間、電壓、泄漏電流值
7、液晶顯示：全中文選單操作，帶列印
8、測量準確度：電壓±2%（±3個字）電流±2%（±3個字）
9、質量：絕緣靴（手套）操作箱12Kg工頻耐壓試驗台60kg
試驗步驟
1、將水槽內加入三分之二的水，並固定在絕緣檯面上。
2、將加入水的絕緣靴及絕緣手套放入水槽內，絕緣手套用探棒上的絕緣夾夾住，絕緣靴及絕緣手套上口不能弄濕，保持絕緣靴及絕緣手套上口乾燥。
3、調節高壓管上的鬆緊羅絲，將探棒深入絕緣靴及絕緣手套內的水中並擰緊鬆緊羅絲以固定探棒。 4、將水槽箱接樁接地，水槽箱插座接入控制箱輸出插座，並將水槽箱上的每隻毫安表開關擰到“斷”位置上。
5、將控制箱電源插座接入220V電源，並將接地端接地。
6、設定好試驗時間及過流保護值。
7、接通電源前，將調壓器回到零位，合上閘刀，斷開按鈕燈亮，如需報警按下報警開關，報警器發出聲光報警。按下啟動按鈕，啟動按鈕燈亮，同時報警器停止報警表示已通電等待升壓。
8、順時針勻速旋轉調壓器手柄升壓，並密切注意控制箱儀表及水槽箱毫安表的情況。
9、如果水槽箱的毫安表有異常，將有異常的毫安表對應的毫安表開關擰到“通”位置上，以保護毫安表遭過電流損壞。
10、當到達所需電壓時，打開時間繼電器開關，時間繼電器計時。
11、當時間繼電器到達設定時間時，報警器再次報警，提醒耐壓時間已到。
12、逆時針旋轉調壓器手柄降壓，然後關掉時間繼電器開關並按下斷開按鈕，拉下閘刀，試驗結束。 13、除非試驗允許，決不允許全電突然斷電。
14、試驗中如果被試品短路或故障擊穿，過流整定器動作切斷高壓輸出。
