分類
軸承座的含義

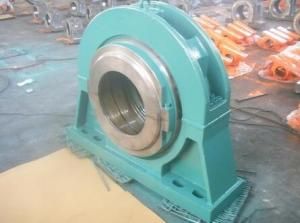

有軸承的地方就要有支撐點，軸承的內支撐點是軸,外支撐就是常說的軸承座。由於一個軸承可以選用不同的軸承座，而一個軸承座同時又可以選用不同類型的軸承，因此,帶來軸承座的品種很多。軸承座快易優有收錄，許多國外大的軸承公司也都有自己的軸承座型錄。但是同樣的軸承座型號在不同的公司樣本里的標記也不完全相同。對於標準軸承座不同的套用場合，可選擇不同材料的軸承座如:灰口鑄鐵鐵、球墨鑄鐵和鑄鋼、不鏽鋼、塑膠的特殊軸承座 。
軸承座——概述
根據軸承和軸承座的不同要求，軸承座的分類也不完全相同，在使用的時候要根據設計，認真核對選用。
1按軸承座的形狀分類：
1.1外球面帶座軸承，也稱軸承單元（SKF的說法）。不帶軸承的時候就叫外球面軸承座。1.1.1.1外球面軸承座其根據軸承的系列分為200系列。500系列。300系列。600系列。XOO系列。
1.2外球面軸承座按形狀分為立式座（P座），方形座（F座），菱形座（FL座），圓形座（C座），凸台圓形座（FC座），凸台方形座（FS座），暗孔座（PA座），吊式座（FA座）。
1.3整體式（即非分離式）立式軸承座組座，帶螺絲緊固的軸承箱蓋。這些立式軸承座組座最初是作為輕軌道卡車的軸箱開發的，但也可用於傳統的立式軸承座組。非分離式立式軸承座組座比分離式軸承座剛性高，有些可承受更重的載荷。外球面軸承座也屬於整體式座。
2剖分式軸承座
2.1剖分式軸承座，根據選配的軸承不同以及軸的要求分SN2、5、3、6系列，SNL2、SNL5、SD有2、5、3、6、3100、3000、3200
軸承座分為：剖分式軸承座、滑動軸承座、滾動軸承座、帶法蘭的軸承座、外球面軸承座等。
立式
常見軸承座精選SNL立式軸承座
大型SNL軸承座
SDG立式軸承座
SONL立式軸承座 SAF立式軸承座
SDAF立式軸承座
整體式
SBD立式軸承座
TVN立式軸承座
TN立式軸承座
法蘭
油潤滑軸承座FNL系列法蘭軸承座
7225(00)系列法蘭軸承座
I-1200(00)帶法蘭的軸承座
轉盤結構
轉盤軸承座引是一種可以接受綜合載荷、構造特別的大型和特大型軸承座，其具有構造緊湊、迴轉靈敏、裝置維護方便等特點。與普通軸承座相比，轉盤軸承座有下列明顯特徵：
1.外形尺寸
直徑通常為0.4cm～10m，最大可達40m。
2.承載才能高
普通可一同接受軸向載荷、徑向載荷和傾覆力矩載荷。
3.轉速低
任務轉速低於10r/min，而且少數狀況下不做陸續迴轉，僅在一定角度內轉動，做擺動運動。
4.帶有軸承座裝置孔
可用螺釘將其緊固在上、下支座上。
5.無中樞軸
內圈或外圈上帶有鏇轉驅動用齒輪。
6.帶光滑油孔和密封安裝。
轉盤軸承座的重要構造方式辨別有：四點接觸球轉盤軸承座、雙列角接觸推力球轉盤軸承座、穿插圓柱滾子轉盤軸承座、穿插圓錐滾子轉盤軸承座、三排圓柱滾子配合轉盤軸承座。
按能否帶齒及齒輪的散布部位又分為：無齒式、外齒式或內齒式等不同構造。
其中四點接觸球轉盤軸承座具有較高的靜承載才能，穿插圓柱滾子轉盤軸承座具有較高的動承載才能，穿插圓錐滾子轉盤軸承座可經過施加預載荷進步支承剛性和迴轉精度，而三排圓柱滾子配合轉盤軸承座則把軸承座高度加大以進步承載才能，載荷辨別有不同滾道接受，因此在一樣的受力狀況下，其軸承座直徑可大大減少，因此使主機更緊湊，是一種具有高承載才能的轉盤軸承座。
轉盤軸承座普遍用於起重運輸機械、採掘機械、建造機械、港口機械、船舶機具以及高精度的雷達等的大型迴轉安裝上。
常見問題
磨損問題
磨損作為軸承座最為常見的問題，軸承座磨損現象也時常發生。
修複方法
傳統的方法一般採用堆焊後機加工來進行修復，而堆焊會使部件表面達到很高溫度，造成部件變形或產生裂紋，通過機加工獲取尺寸造成停機時間的大大延長。而採用福世藍高分子複合材料進行現場修復，既無熱影響，修復厚度也不受限制，產品所具有的耐磨性及金屬材料不具備的退讓性，確保修復部位百分百的接觸配合，降低設備的衝擊震動，避免磨損的可能性。現場修復，避免機加工的方法，為企業節省大量的停機時間，創造巨大的生產產值。
修復過程
非常簡單，一般只需四步：
1.表面處理，將需修復軸承座表面除油污、除潮氣；
2.調和修復材料；
3.塗抹材料，將材料均勻的塗抹在軸承座修復部位，填充結實；
4.等待材料固化，可適當加熱材料表面加速材料固化。
一般的軸承室磨損在3-6小時即可修復完成，操作簡單易學、無需特殊設備和專門訓練、相比雷射焊、冷焊等“先進”技術省時省力，費用僅為一般修復費用的1/5-1/10,現場修復更是減少了設備維修時間和運輸費用。
舉例說明
軸承座該軸承座為某熱電廠鍋爐車間磨煤機主傳動減速機軸承座，減速機傳遞扭矩較大，在長期運轉過程中，Ⅰ軸軸承室與軸承外圈之間出現間隙，致使軸承室出現磨損，磨損不均勻，主要磨損部位位於齒輪箱上蓋，下箱體磨損較輕。磨損最深處深度2mm左右。採用高分子複合材料技術整個修復用時4小時，加上材料固化時間8個小時即可完成全部修復工作，保證了企業的生產。為企業節省了大量寶貴的時間，並且費用低廉。
軸承座的維護與保養
軸承座在使用過程中以下幾點要特別注意：
（1）軸承座冷卻系統的使用。軸承座冷卻水在正確使用的情況下不僅延長軸承座的使用壽命，而且提高生產效率。軸承座的材料一般都是專用的軸承座鋼通過各種處理製作出來的，再好的軸承座鋼也都有它們使用的極限性，就比如溫度。軸承座在使用狀態下，如果模溫太高，很容易就會使模芯表面早早出現龜裂紋，有的軸承座甚至還沒有超過2000模次龜裂紋就大面積出現。甚至軸承座在生產中因為軸承座溫度太高模芯都變了顏色，經過測量甚至達到四百多度，這樣的溫度再遇到脫模劑激冷的狀態下很容易出現龜裂紋，生產的產品也容易變形，拉傷，粘模等情況出現。在使用軸承座冷卻水的情況下可大大減少脫模劑的使用，這樣操作工就不會利用脫模劑去降低軸承座的溫度了。其好處在於有效延長軸承座壽命，節省壓鑄周期，提高產品質量，減少粘模和拉傷及粘鋁的情況發生，減少脫模劑的使用。還能減少因軸承座溫度過熱而造成頂桿和型芯的損耗。
（2）軸承座在開始生產的過程中必須對軸承座進行預熱，防止在冷的軸承座突然遇到熱的金屬液而導致龜裂紋的出現，較複雜的軸承座可以用噴燈，液化氣，條件好的用模溫機，比較簡單的軸承座可以利用慢壓射預熱。
（3）對軸承座分型面的清理，這一點是很費事的，也是很容易忽視的，操作工套用煤油徹底對軸承座分型面清洗一遍，不但能防止軸承座不會被擠傷，而且經過清洗，能把軸承座上被脫模劑的殘留物或者其它污垢堵塞的排氣槽打通，有利於壓射過程中型腔內氣體的排出提高產品質量。
（4）如果軸承座配備有中子控制，則注意絕對禁止壓鑄機與軸承座之間的信號線有接頭現象，原因很明確，在日常生產中，很難避免信號線上沾水，或者是接頭包紮的地方容易破，從而造成與工具機短接，如果造成信號錯誤，輕則報警自動停機耽誤時間，重則信號紊亂，把軸承座頂壞。造成不必要的損失。行程開關注意防水
安裝步驟
電機軸承
一、清洗、檢查與絕緣墊板要求
1、軸瓦的清洗與檢查
大型電機軸承均單獨裝箱運來，開箱後先用吊環螺絲將上瓦和下瓦分別取出作好記號並用煤油清洗，用乾布擦乾並檢查所有槽溝是否乾淨，有無鑄造殘留砂子，鎢金層與瓦體結合不好，劃出的溝道、裂紋存在砂眼和其它摻雜物等）。若無法修復時，則要重新掛鎢金。
2、軸承座的清洗與檢查
軸承座安裝引前，也應進全面清洗檢查。將軸承座內腔用刮刀將髒物颳去，用布蘸汽油或溶劑將髒物擦淨，觀看有無裂紋及砂眼，以防止在運行中出現滲油。軸承蓋與軸承座接合面，軸承座與軸承擋油圈結合面應進行研刮配合，並用塞尺檢查，其間隙不得大於0.03毫米。放置軸承座的底板表面也要清理乾淨，不應有碰傷、鏽蝕和毛刺。緊固軸承座的螺釘及座板螺紋均要他細檢查，並試擰螺釘檢查是否過緊或禿扣。
3、軸承絕緣結構
軸承和底板之間必須墊以絕緣墊板或金屬墊片，金屬墊片用來調整座水平位置。以調整該電機和相聯結的另一台電機或機械的相對位置。金屬墊片是由0.08~3毫米的金屬薄板製成。絕緣墊板是由布質層壓板或玻璃絲層壓板製成。放置絕緣墊板的目的主要是防止軸電流的危害。絕緣墊板應比軸承座每邊寬出5~10毫米，厚度為3~10毫米。除在軸承和底板之間放置絕緣墊板之外，同時將螺釘和穩釘也應加以絕緣。絕緣墊圈用厚度2~5毫米玻璃絲布板製成，其外徑比鐵墊圈外徑大4~5毫米。與軸承座相接的油管接盤絕緣墊可用厚度為1~2毫米橡膠板製成。絕緣的軸承座安裝後應檢查對地絕緣電阻，用500伏兆歐表測量，其阻值應不小於1兆歐。
二安裝
無論是單個的電機軸承和機組的多軸承，都應當安裝在被聯接的機械主縱軸線上或者機組的縱軸線上。測量軸承中心是用掛鋼絲和線錘的方法檢查。（軸承圓弧內卡一木條，在木條中心釘一薄鐵條，標誌中心位置）。
調整軸在座的位置，是從最邊上的軸承座開始，用水平尺放在軸承座面上來檢查這些平面的水平度。用經緯儀或水平儀檢查幾個軸座的平面是否在同一水平面內，及用線錘等方法找正各軸承中心是否在同一軸線上如圖1─5所示。
按上述方法進行軸承座的調整工作，消除偏差的過程中，套用於千斤頂式的工具來移動軸承座，切勿采有撞擊、錘打的方法。用此法調整軸承座的精度誤差約在0.5~1.0毫米之內。應當指出：此次軸承座的安裝調整僅僅是預調，在定心時還要調整以達到軸心線一致的要求。軸承座預調好後，只是將螺釘均勻地擰緊（按對角循環擰緊），而絕緣套管和穩釘可暫時不放，等定心工作最後完成或試車前再放。
高溫軸承
由於高溫軸承座既要符合高精度衝壓軸承座的要求，又要符合高溫衝壓軸承座的要求，因此在考慮高溫軸承座的配合和游隙時，需要顧及下面兩點：
1、從常溫升至高溫時的尺寸變化和硬度變化；
2、高速下離心力所引起的力系變化和形狀變化。
高溫軸承座要求軸與座孔安裝衝壓軸承座的部位應具有高於一般要求的尺寸精度和形位精度，特別是同軸度和擋肩對座孔或軸頸的垂直度，需要注意的是，在考慮這些問題時，必須注意到高溫軸承座運轉時的高速因素和高溫因素。
要求高溫軸承座在工作狀態下，即在工作溫度下有最佳的游隙，而這種游隙是在內、外圈球溝中心精確對位的狀態下形成的。同時，由於高溫軸承座力求降低相對滑動和內部摩擦。
所以最好不要採用將內、外圈沿軸向相對錯位的方法來調整高溫軸承座的游隙 。
