軟導線電流互感器

三位一體帶軟連線線的LQZJ2-0.66型電流互感器

導語

目前,電力用戶在用戶變壓器上廣泛使用低壓計量箱、多功能負荷控制櫃(用電現場管理終端)進行電能計量。其內部一般採用普通穿心式的LMZ1-0.5、LMZ1-0.66型澆注式電流互感器,存在計量精度低和安裝施工困難等嚴重缺點。新型軟導線電流互感器(三位一體帶軟連線線的LQZJ2-0.66型電流互感器),具有現場安裝、更換更方便、計量精度高、減少了銅母線、固定螺栓的用量等6個優點。

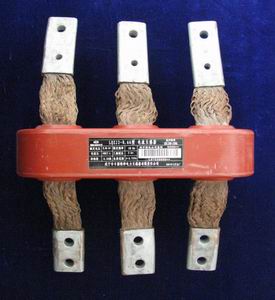

軟導線電流互感器三位一體帶軟連線線的LQZJ2-0.66型電流互感器

穿心式電流互感器的2個缺點:

其一,製造水平的限制計量精度。目前只能做到75/5A,0.5S級,特別在小電流比時,必須將一次電纜穿過互感器內孔多繞幾匝,才能勉強達到的0.5S級計量精度。

其二,箱櫃內部安裝困難。對於大電流比的互感器而言,必須採用銅排(或鋁排)穿過互感器內框,因為受到櫃內空間和連線設備的距離限制,銅排(或鋁排)必須異形,加工成型及現場安裝均十分困難。

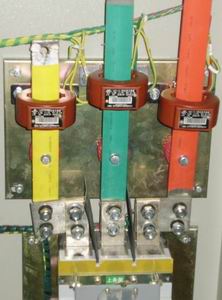

軟導線電流互感器普通穿心式的LMZ1-0.5、LMZ1-0.66型澆注式電流互感器櫃內安裝照片
針對這個問題,湖北省鹹寧供電公司主持開發了一種新型低壓互感器-----三位一體帶軟連線線的LQZJ2-0.66型電流互感器。其關鍵技術是將一次線圈改為銅編織絲帶,可適當延長和彎曲,方便與其他電器聯接。

軟導線電流互感器的6個優點

通過實際安裝對比,我們可以發現LQZJ2-0.66型電流互感器具有如下優點:

第一:現場安裝、更換更方便。經過實際操作統計,平均可減少安裝工作量68.7%,縮短停電時間51%;

第二:減少了銅母線、固定螺栓的使用量。經過統計計算,平均可節省安裝費用32.2%;

第三:可實現小變比復匝式,計量精度從0.5S級提高到0.2S級;

第四:減少了導電迴路螺栓連線點,增強了運行可靠性,方便了安裝與更換。

第五:A、B、C三相組合澆注成一體,節省了安裝空間。

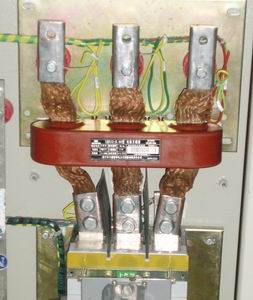

(圖)三位一體帶軟連線線的LQZJ2-0.66型電流互感器櫃內安裝照片

三位一體帶軟連線線的LQZJ2-0.66型

電流互感器櫃內安裝照片

第六:不同型號安裝尺寸標準化,更換CT施工方便。

相關技術標準

該產品完全按照國家標準GB1208-2006:《電流互感器》、行業標準DL/T5137-2001:《電測量及電能計量裝置設計技術規程》規定的條文來設計、製造。LQZJ2-0.66電流互感器樣機於2008年順利通過了全面型式試驗(電力工業電氣設備質量檢驗測試中心檢測報告:(2008)互字第654號)。現在產品全套圖樣設計已完成,技術檔案已歸檔,模具開放完成12付,具備了批量生產的條件。到2008年12月止,共有523台產品在負控櫃中掛網運行,共節約轉換銅排575.3kg,銷售金額達到25萬元,形成了一定的經濟效益及社會效益。

國家專利

該產品已經由湖北省鹹寧供電公司申請了國家實用新型專利,專利名稱:軟導線電流互感器,專利號ZL200520096230.9。

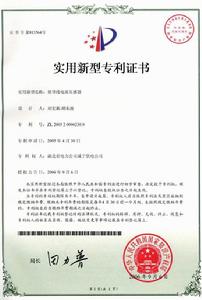

軟導線電流互感器國家專利證書

節約轉換銅排算:

根據活動前銅母線(一次銅排3件+轉換銅排2件)的使用量3.2kg/組及活動後銅母線(帶銅編織絲帶的一次母線3件)的使用量2.1kg/組,計算出每組可節約銅材1.1kg,節約了34.38%的銅材用量,按每年安裝5000組計算,一年可節約銅材:

1.1kg/組×5000組=5500kg

按2007年下半年的銅材最低價格計算,一年可節約:

5500kg×63.00元/kg=346500.00元

僅此一項,經濟效益可見一斑。
