超細磨

超細磨概述

超細磨又稱超細磨粉機，是雷蒙磨粉機的一種。廣泛套用於冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工。粉碎範圍為:石英、長石、瓷土、陶土、膨潤土、方解石、滑石、重晶石、螢石、粘土、白泥、石膏等硬度在莫氏七級以下濕度在6%以下的各種非易燃易爆礦產物料。根據所磨物料的細度和出料物料的細度所分類命名

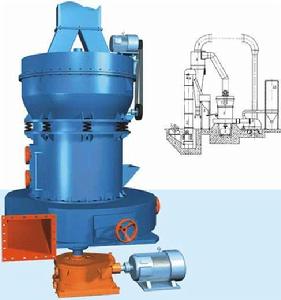

超細磨圖片

。

超細磨安裝與維護：

機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職
人員進行值班檢查．

一.超細磨部件的維護：

1、軸承
破碎機的軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關係，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處：
（1）轉動軸承（2）軋輥軸承（3）所有齒輪（4）活動軸承、滑動平面．
2、新安裝的輪箍容易發生鬆動必須經常進行檢查．
3、注意機器各部位的工作是否正常．
4、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件．
5、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架
上移動，以致發生嚴重事故．
6、軸承油溫升高，應立即停車檢查原因加以消除．
7、轉動齒輪在運轉時若有衝擊聲應立即停車檢查，並消除

二.超細磨安裝試車:

1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。
2、安裝時應注意主機體與水平的垂直。
3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固，如有請進行緊固。
4、按設備的動力配置電源線和控制開關。
5、檢查完畢，進行空負荷試車，試車正常即可進行生產。

超細磨結構特徵：

超細磨主要由主機、風機、超細分析機、成品集粉器、布袋除塵器及連線風管組成，根據客戶實際需求，現場還可以配置環鏈斗式提升機、儲料倉、電控櫃、電磁給料機、顎破等設備。
超細磨工作過程：
原料經過顎破將較大塊的原料進行破碎加工成小塊顆粒，然後經過斗式提升機提升到一定高度，進入儲料倉，再由電磁給料機均勻送入超細磨主機磨室，後被鏟刀鏟起，進入磨輥和磨環之間被碾壓揉搓，風機將風吹入磨室內，吹起粉末到分析機內，進行風選，達不到細度又落回重磨，合格細粉則隨氣流進入成品集粉器，與空氣分離從出料口排出即為成品。

超細磨工作原理：

在超細磨粉機主機磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的旋轉速度決定了出粉細度。

超細磨性能特點：

1.超細磨適用範圍大，可針對硬度在6級以下的多種物料研磨。
2.與氣流磨相比，系統能耗低。
3.超細磨投資少，效益高，回收快。
4.自成系統，生產環節少，25mm以下的物料可以直接進超細磨加工。
5.無污染，除塵效果完全達到國家的標準。

超細磨技術參數：

超細磨型號	YGM3220	YGM3220
磨輥數量（個）	3	4
磨輥直徑*高度（毫米）	Φ320*200	Φ320*200
磨環內徑（毫米）	Φ970	Φ970
主機轉速（轉/分）	148	130
最大進料粒徑（毫米）	20-25	20-25
處理能力（噸/小時）	2-5.8	3-6
總功率（千瓦）	96	96
外形尺寸（長×寬×高）（米）	7.1*5.9*7.9	7.1*5.9*7.9
成品粒徑（毫米）	0.025（500目）-0.01（1250目）	0.025（500目）-0.01（1250目）
