設備簡介

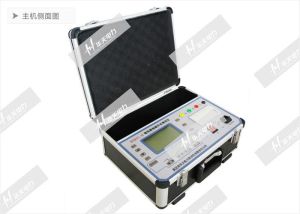

變壓器有載開關測試儀變壓器有載開關測試俗稱變壓器開關測試儀，學名是變壓器有載分接開關測試儀，英文簡稱：rxTransformer on-load switch tester
變壓器有載開關測試儀，是根據《電力設備交接和預防性試驗規程》和有關規定的原理用於測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它採用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。全新的測試原理，運用微機技術，使生產現場無需拆卸和吊裝開關，就能對各種電力變壓器的有載分接開關的性能進行測試，顯示和列印過度波形極其參數。並根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
有載分接開關測試儀是根據《電力設備交接和預防性試驗規程》採用了測試原理，運用微機技術，無需拆卸變壓器和吊裝開關，就能對各種電力變壓器的有載開關的性能進行測試，顯示和列印過渡過程的波形及其參數的一種電力儀器。
是用於測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。此變壓器有載開關測試儀採用計算機控制，通過特殊設計的測量電路。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該變壓器有載開關測試儀具有對所測數據進行分析、存貯、列印等功能。解決了目前電力變壓器有載分接開關測量方法落後，沒有專用測試手段的問題。可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。
產品別稱 ]有載分接開關測試儀、變壓器有載分接開關測試儀b]
性能特點
1、可實現過渡波形和過渡時間、過渡電阻、三相同期性等參數的測量。
2、螢幕點陣液晶顯示器，分級式中文選單，操作簡便快捷。
3、智慧型型測試和結果分析，放大或縮小波形測試結果。
4、三路獨立的穩壓源適合無繞組測量，三路獨立的恆流源適合有繞組和無繞組的測量。
5、六路獨立的信號處理，高速A/D轉換，10KHz高速採樣，反映參數的變化。
6、內設不斷電存貯器可保存三組波形和數據，可存檔、調閱、分析。
7、自帶萬年曆，顯示日期和時間，並可自動列印。
8、儀器配有高速印表機，可列印測試結果。
注意事項
1、在使用儀器前一定要認真閱讀說明。
2、儀器的操應具備一般電氣設備或儀器的使用常識。
3、在環境溫度-5℃～40℃，相對濕度≤80%範圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。
4、必須在接好所有引線後再開電源開關。
5、測試結束後要等放電完畢再拆除測試線。
6、測試過程中不要移動測試線夾。
7、若電流偏小時，可將兩條以上的線並聯在一起做為一路測量，不用的線要與黑線短路。
8、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
相關說明
1、在實際測量時所測波形往往比理論波形差，尤其在有繞組測量時，這是因為在測量時變壓器繞組的電感、電容參數造成的振盪信號，以及分接開關的機械振動，使所測波形呈現出一些波動，這種情況在實際測試時是無法避免的。有些新開關由於開關接觸點上保護油膜在低電壓下呈顯現絕緣性；以及使用年限較長，開關接觸點有氧化現象的開關，在測試時波形可能，這也屬正常現象。可以在該檔上多切換幾次開關，使氧化層變薄，增加接觸面積，再用儀器進行測試，可能會避免這種現象。
2、還有一種現象就是超量程測試，如測試開關的過渡電阻大於9Ω，而選量程為9Ω時進行測量，結果會出現如圖二十一所示的波形。 這時游標1所指示處的過渡電阻有可能正常，游標2所指示處的過渡電阻顯示為50.0Ω，這是由於超量程所致，只需把量程改為30Ω再進行測試即可。也可能過渡過程中間過程為平直線均為50.0Ω，也是超量程所至，則也只需改變數程為30Ω即可。
3、當進行無繞組測量，沒有變壓器繞組的分布參數影響，波形會比較接近理論波形，當用戶所測波形曲線不平直時，多數情況為機械傳動原因，並不是開關或儀器測試有問題。如出現斷點，斷點處波形回到底部，則要謹慎對待。
4、有時在開關切換時有瞬間斷點，這時波形即被壓成一條近似平直的直線，這種情況是本儀器處理所致。當移動游標2讀三相波形曲線各點時，同樣能看到切換各時段電阻的變化，但這種情況最好重新測試。 當波形出現異常的下跳點並且持續時間在2ms以上時，應檢查該處的電阻值，如果電阻值超過50Ω，很可能存在接觸不良或有鬆動處，這時，應反覆進行多次測試，以便判斷。
技術指標
1.帶繞組測量：
取樣方式：電壓取樣 輸出電流：DC 1A
過渡電阻測量範圍：最大0Ω－30Ω 測量誤差：±5%
採樣頻率：10kHz 記錄過渡波形時間：0～120ms
測量同期性誤差：0.1ms
2.不帶繞組測量：
取樣方式：電流取樣 輸出電流：DC 9V 過渡電阻測量範圍：最大0Ω－50Ω
測量誤差：±5% 採樣頻率：10kHz 記錄過渡波形時間：0～120ms
測量同期性誤差：0.1ms
3.工作環境：
工作電源：AC 220V±10% 頻 率：50Hz±1Hz
使用溫度：0℃～40℃ 相對濕度：≤85%RH
設備特性
1、光線示波器功能。
2、較強的綜合測量能力。
3、較全面的測量結果分析。
4、數據保持，數據通訊。
5、抗干擾能力強。
6、液晶大螢幕顯示，全中文選單操作。
7、自帶微型印表機，可漢化列印測量結果及波形。
8、體積小，重量輕。
設備參數
1、三路獨立測試電源，最大輸出電流0.5A;
2、儀器設定採樣率10～20KHZ;
3、單次波形最大存儲時間6.4秒。
4、過渡電阻測量範圍：Y/0型變壓器1-40Ω，
Y型變壓器1-20Ω。
5、測量精度：1-5Ω，Δ=±10%
5-40Ω，Δ=±5%
6、時間及同期性誤差：Δ≤±1%。
7、顯示器：240×128T、T6963C控制器;
8、印表機：MP-40-8面板式前換紙型印表機;
9、處理部分：
80C320高速8位微處理器。程式存儲器32K;
掉電保持數據存儲器512K位元組;
高速A/D轉換器，最高採樣率可達400KHZ;
10、電源：220V ±10% 功率≤200W。
11、尺寸：410mm×320mm×200mm。
12、重量：≤5kg
