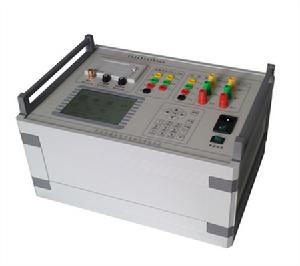

變壓器容量及空負載測試儀

儀器概述

有源變壓器容量及特性測試儀
近年來,由於輸變電工程的增多和電力容量的不斷增大,全國城網、農網的相繼改造,大量新型節能變壓器將投入電網運行,但有些舊型變壓器由於長期運行,很多變壓器銘牌丟失或字跡不清,變壓器額定容量已很難據其體積來分辨。為了解決以上問題,該公司開發研製了GDBR系列配電變壓器容量特性測試儀
變壓器容量及空負載測試儀

功能特點

1、可精確測量各種配電變壓器的容量,無源測量,方便、準確。
2、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗、零序阻抗。
3、可自動進行波形畸變校正,溫度校正,電壓校正(非額定電壓下的空載試驗),電流校正(非額定電流條件下的短路試驗),操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正後的結果,非常適合沒有做稍大容量變壓器短路試驗條件的單位。
4、允許外接電壓互感器和電流互感器進行擴展量程測量,可測量任意參數的被試品。
5、電壓迴路寬量限:電壓最大可測量到750V,不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
6、大螢幕、高亮度的液晶顯示,全漢字選單及操作提示實現友好的人機對話,觸摸按鍵使操作更簡便,寬溫液晶帶亮度調節,可適應冬夏各季。
7、用戶可隨時將測試的數據通過微型印表機將結果列印出來。

技術參數

1、輸入特性
有源部分:
電壓測量範圍:0~10V
電流測量範圍:0~10A
無源部分:
電壓測量範圍:0~750V 寬量限。
電流測量範圍:0~50A內部全部自動切換量程。
2、準確度
電壓、電流、頻率:±0.2%
3、功率:±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)<COSΦ<0.1)< DIV>
4、工作溫度:-10℃~ +40℃
5、工作電源:交流160V~400V
6、絕緣: ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M&#8486;。
⑵、工作電源輸入端對外殼之間承受工頻2kV(有效值),歷時1分鐘實驗。
7、體積:40cm×32cm×18cm
8、重量:8Kg

注意事項

1.在測量過程中一定不要接觸測試線的金屬部分,以避免被電擊傷。
2.測量接線一定要嚴格按說明書操作,否則後果自負。
3.測試之前一定要認真檢查設定的參數是否正確。
4.最好使用有地線的電源插座。
5.不能在電壓和電流過量限的情況下工作。
6.短路試驗時,非加壓側的短接必須良好,否則會對測試結果有影響。
7.做短路試驗時,如果高壓或中壓側出線套管裝有環形電流互感器時,試驗前電流互感器的二次一定要短接。
8.試驗接線工作必須在被試線路接地的情況下進行,防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面,且必須連線牢靠。測試組織工作要嚴密,通信順暢,以保證測試工作安全順利進行。
9.當儀器剩餘電量不足10%時,應進行充電,每次一定要充滿;儘量不要在電量剩餘較多時充電,以免影響電池壽命。
