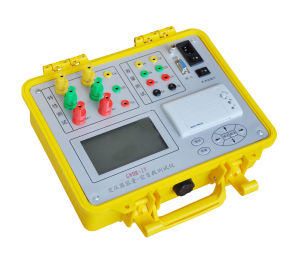

GWKZ-II變壓器空負載損耗參數測試儀

GWKZ-II變壓器空負載損耗參數測試儀

一、產品概述：
變壓器空負載損耗參數測試儀是我公司精心開發、研製的專門用於變壓器空載、負載參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓等一系列參數可進行精密的測量。
變壓器空負載損耗參數測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大螢幕圖形式液晶作為顯示視窗，圖形式選單操作並配有漢字提示，集多參量於一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。
二、變壓器空負載損耗參數測試儀產品特點：
1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗。
2、可自動進行溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），直阻校正，操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正後的結果。
3、電壓迴路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4、大螢幕、全漢字選單及操作提示實現友好的人機對話，導電橡膠按鍵使操作更簡便，高亮度的液晶顯示，可適應冬夏各季。
5、用戶可隨時將測試的數據通過微型印表機將結果列印出來。
6、所有的測試結果可以記錄的形式保存起來，以備查閱。
三、技術參數：
1、輸入特性
電壓測量範圍：0~750V寬量限。
電流測量範圍：0~40A內部全部自動切換量程。
2、準確度
電壓：±0.2%
電流：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、工作溫度
工作溫度：－10℃~+40℃
4、工作電源
工作電源：交流160V~265V
5、絕緣
⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、體積：32cm×24cm×13cm
7、重量：3Kg
