主要用途:
串聯諧振試驗裝置(也稱為調頻諧振裝置)主要用途:
1、6kV-500kV高壓交聯電纜 的交流耐壓試驗
2、6kV-500kV變壓器 的工頻耐壓試驗
3、GIS和SF6開關 的交流耐壓試驗
4、發電機 的交流耐壓試驗
5、其它電力高壓設備如母線,套管,互感器的交流耐壓試驗。
技術原理:
我們已知,在迴路頻率f=1/2π√LC時,迴路產生諧振,此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素,即電壓諧振倍數,一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使迴路發生串聯諧振,再在迴路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於迴路的諧振,變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。
![原理圖2(摘自上海大帆電氣)](/img/6/dd0/nBnauM3X1gDO2YDOzAzN0kzM0MTM4YTNyMDMwADMwAjMxAzLwczL0gzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
![原理圖1(摘自上海大帆電氣)](/img/d/a96/nBnauM3XyETNzQjMykTM0cjN3ITM1ITN1QDNwADMwAzMxAzL5EzL3AzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)

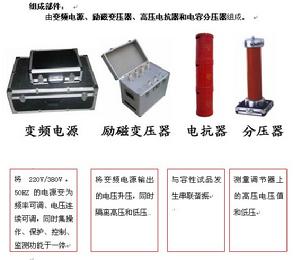

組成部件:
![](/img/c/635/nBnauM3XxYTO4kTM0cDM5kzM0MTM0ATO1IDMwADMwAjMxAzL3AzLxQzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
引產品概述:
絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種。過去在進行電纜耐壓試驗時都採用直流耐壓試驗。經過研究和實踐表明:直流耐壓試驗對橡塑絕緣是無效的且具有危害性。我國在九十年代開始研究和實踐交流耐壓試驗技術。經過20多年的研究和實踐,世界各國紛紛採用交流耐壓試驗代替直流耐壓試驗。國內外有關標準機構也對於高壓電纜的試驗方法作出了更改和修訂。1997年CIGRI國際大電網工作會議對目前採用的直流耐壓試驗方法提出疑議,並推薦使用工頻及近似工頻(30-300HZ)的交流試驗方法,在全世界範圍內推廣套用。在我國電網相對發達的省份,交流耐壓試驗已經成為強制性標準。其它地區的試驗規程也在起草和醞釀中。交流耐壓試驗取代傳統直流耐壓試驗已是大勢所趨。
主要特點:
* 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心(武漢高壓研究所) 嚴格的型式試驗鑑定,質量可靠,確保試驗人員、被試品和試驗設備本身的安全;
*以卓越的品質和專業的服務獲得眾多專業客戶的肯定(如廣西電力科學研究院、呼倫貝爾電業局、齊齊哈爾電業局、中國水利水電集團、中國化學集團等等)
*在東北電力科學院組織的2008年度全國設備大比武中一次性通過所有檢測項目,唯一一家達到包括60Min溫升在內的各項國標要求,比武成績再次名列前茅;
* 體積小,重量輕,特別適合現場使用;
* 所有主要元器件均由世界知名企業原裝進口,包括美國德州儀器,英特爾,德國西門子,施耐德,日本東芝,富士等,確保性能穩定可靠;
* 符合國標要求:有監測峰值/√2功能,可實時監測試驗波形;
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;
* 設備自帶微型印表機,可及時列印保存試驗數據;
* 按軍用標準抗振和防塵設計,耐長途運輸和嚴酷使用環境;
* 一鍵滑鼠式旋鈕“傻瓜式”操作,大螢幕液晶顯示;
* 獨有軟體校準功能,方便用戶校準表計,確保高電壓值準確度
* 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用;
* 信守承諾,服務專業及時,盡最大努力為客戶需求服務;
* 產品穩定可靠,質保三年(主機保用十年),終身維護;
(以下僅列舉了部分常用型號,欲了解更多型號請致電)
一、電纜交流耐壓試驗系列
型 號 | 可滿足的試驗項目 | 設備電抗器配置 | 備 注 |
DFVF3000-44/22 | 10kV(300mm)電 纜 1KM | 22kV Ⅹ 1台 | 攜帶型 |
DFVF3000-132/66 | 1、10kV(300mm)電 纜 3KM 2、35kV(300mm)電纜 1KM | 22kV Ⅹ 3台 | 攜帶型 |
DFVF3000-264/52 | 1、10kV(300mm)電 纜 5KM 2、35kV(300mm)電 2KM 3、35kV 變壓器,開關, 4、10kV電動機,變壓器 5、600MW及以下發電機等 | 22kV Ⅹ 6台 | 攜帶型 |
DFVF3000-1560/66 | 110kV(300mm)電 纜 3KM | 130kV Ⅹ 2台 | 非攜帶型 |
二、發電機工頻耐壓試驗系列
型 號 | 可滿足的試驗項目 | 設備電抗器配置 | 備 注 |
DFVF3000-44/22 | 1、100MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 1KM | 22kV Ⅹ 1台 | 攜帶型 |
DFVF3000-100/36 | 1、600MW及以下發電機 相電容0.1-0.25uF 2、10kV(300mm)電 纜 1.5KM | 18kV Ⅹ 2台 | 攜帶型 |
DFVF3000-176/44 | 1、600MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線,主變等 | 22kV Ⅹ 4台 | 攜帶型 |
三、GIS和SF6開關交流耐壓試驗系列
型 號 | 可滿足的試驗項目 | 電抗器配置 | 備 注 |
DFVF3000-250/200 | 1、110kV GIS的交流耐壓試驗 2、35kV(300mm)電纜 1KM 3、10kV(300mm)電 纜 3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓 | 40kV Ⅹ 5台 | 攜帶型 |
DFVF3000-100/200 | 1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 | 50kV Ⅹ 4台 | 攜帶型 |
四、變壓器,電動機等設備的工頻交流耐壓試驗系列
型 號 | 可滿足的試驗項目 | 電抗器配置 | 備 注 |
DFVF3000-105/84 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV(300mm)電 纜 1KM | 28kV Ⅹ 3台 | 攜帶型 |
DFVF3000-100/80 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV(300mm)電 纜 1KM | 40kV Ⅹ 2台 | 攜帶型 |
(註:以上僅列舉了部分常用型號,可根據要求定製)調頻串聯諧振耐壓裝置 實物圖
![調頻諧振裝置(摘自上海大帆)](/img/a/f37/nBnauM3X3QTOzUTO4UDO0UzM2ITM1ITN1QDNwADMwAzMxAzL1gzLyEzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
