產品介紹
調頻串並聯諧振成套試驗裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得迴路中的電抗器的電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。
調頻串並聯諧振成套試驗裝置廣泛套用於電力、冶金、石油、化工等行業，適用於大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。
我廠在調頻串並聯諧振高壓實驗方面，自行開發的調頻、調壓軟體技術、領先於國內高壓試驗行業，利用這一技術採用16位精細調頻、10KHz載波頻率、SPWM和進口原裝IPM整體模組設計、製造的調頻串並聯諧振成套試驗裝置，完全符合國家有關高壓實驗的規程和要求。
整套裝置由調頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器組成。
工作原理通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓後，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使迴路處於串聯諧振狀態；調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。迴路的諧振頻率取決於被試品電容CX和電抗器的電感L，諧振頻率Fo=1/（2π√ LC）。
主要特點
▲體積小、重量輕、操作方便。
▲大螢幕顯示試驗數據、試驗狀態，並有實時操作步驟提示功能。
▲能靈活整定試驗電壓、調頻範圍、加壓時間、保護電流。

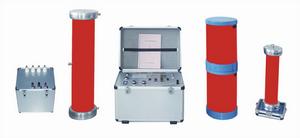

SDBP 系列智慧型串（並）聯調頻諧振試驗裝置▲具有計算機通訊接口，可以和計算機進行通訊和試驗數據管理。
▲有實時時間顯示，能存儲 200 組試驗數據。
▲解析度高：頻率解析度為 0.01 Hz。
▲安全可靠性高：裝置具有過電流、過電壓、IPM 及放電保護功能，可有效保護人身及設備安全，試驗結果可列印。
技術參數
▲工作環境：-40℃～45℃ ≤90%
▲電源輸入： 220V±10% 380V±10%
▲電源輸出：0～220V AC 0～400V AC
▲額定試驗容量：0～8000kVA
▲不穩定度：≤0.05%
▲諧振電壓： 0～1000kV
▲輸出波形：正弦波
▲ 頻率調節範圍：0.1～300 Hz
▲系統測量精度：0.5 級
▲噪 聲： ≤60dB
▲波形畸變率：≤0.5%
▲海 拔： ≤2000 米
▲頻率調節解析度：0.001 Hz
▲電抗器Q值： 30~200
