記錄儀器分類
RX200無紙記錄儀，RX4000無紙記錄儀，RX6000無紙記錄儀，RX8000無紙記錄儀，R1000有紙記錄儀
簡介
RX200是採用新穎的機械結構，靈活的軟體，具有極高的穩定性和可靠性。
RX200RX200最多具有3路萬能輸入通道、1路頻率輸入通道、4路報警輸出、1路模擬量輸出和1路配電輸出，並具有1個RS-232C通訊接口和1個隔離型RS-485通訊接口。採集的數據存儲在RAM存儲器中，它能以曲線、工程量數據和百分量等多種形式顯示實時數據或追憶歷史數據，也可以將數據通過RS-232C或RS-485通訊接口遠傳到計算機中進行進一步分析。
RX200採用LED背光的單色液晶屏作為人機界面，選單式的中文組態畫面簡潔明了，使用面膜上的6個按鍵即可完成儀表所有功能的設定和操作。
RX200集顯示、處理、記錄、報警等多種功能於一身，可以採集、保存、分析各種工業過程中的重要數據，主要套用在冶金、石油、化工、建材、造紙、食品、製藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
RX200內部主要由3部分組成，分別為電源、主機和A/D採樣。鍵盤處理、數據顯示、數據記錄、輸入信號調理和內部數據處理等都由儀表的核心——主機部分的軟體來完成，並通過報警、通訊、配電模組進行輸出。

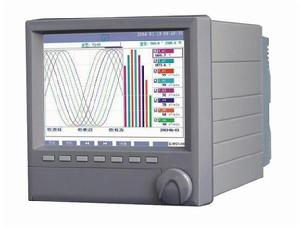

RX4000B/RX6000B無紙記錄儀是針對各種工業現場的實際需求設計生產的，集顯示、處理、記錄、積算、報警和配電等多種功能於一身的新型記錄儀。
RX4000BRX4000B/RX6000B無紙記錄儀採用高亮度、寬視角的5.6英寸TFT液晶顯示屏，顯示清晰明了；採用超大容量的NAND FLASH作為歷史數據的存儲介質，真正實現無紙記錄儀強大的記錄功能；按鍵和旋鈕聯用使操作更靈活簡便，真正符合了工業人員的操作習慣。同時採用CF卡作為外部存儲介質，可將需要保存的數據通過CF卡轉存至計算機或其它設備中永久保存或列印。
RX4000B/RX6000B無紙記錄儀廣泛地適用於各類工業現場，主要套用在冶金、石油、化工、建材、造紙、食品、製藥、熱處理和水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
RX6000B主要特點：
畫面信息豐富，可同時顯示數據、曲線、棒圖等；
最多12路萬能輸入，可接收熱電偶、熱電阻、電流和電壓等多種輸入信號；
最多4路模擬量變送輸出通道，有(0~10)mA、(4~20)mA和(0~20)mA等3種輸出信號供選擇；
最多12路報警輸出，常閉常開觸點可選；
無紙記錄儀器最多3路24V配電輸出；
大容量FLASH歷史數據存儲；
支持RS-232或隔離的RS-485兩種通訊；
可根據需要選擇中/英文操作界面；
CF卡轉存歷史數據和報表；
剪貼簿的拷貝和貼上功能方便用戶的參數設定；
直觀的上位機管理系統實現真正的遠程監控；
允許手動關屏，4階亮度調節。
RX4000B與RX6000B功能相同，區別在於RX4000B為藍屏無紙記錄儀，RX6000B為彩屏無紙記錄儀；
RX8000中長圖彩屏無紙記錄儀是針對各種工業現場的實際需求，設計、生產的新型記錄儀。
RX8000RX8000中長圖彩屏無紙記錄儀集顯示、處理、記錄、積算、報警和配電等多種功能於一身；採用10.4 英寸
640×480 TFT 真彩液晶顯示屏，配以中文顯示界面，畫面大而清晰；按鍵和旋鈕聯用使操作更靈活簡便，
符合工業人員的操作習慣；內部採用超大容量的NAND FLASH 作為歷史數據的存儲介質，真正實現無
紙記錄儀強大的記錄功能，同時採用CF 卡作為外部存儲介質，可將需要保存的數據通過CF 卡轉存至計
算機或其它設備中永久保存或列印。
RX8000中長圖彩屏無紙記錄儀具有非常強大的信號處理功能，能夠接受電流、電壓、熱電偶和熱電阻等多
種輸入信號；可以同時具有32 路模擬量輸入、8 路模擬量輸出、32 路報警輸出、3 路配電輸出和一個
RS-232C 接口（或一個隔離RS-485 接口）；具有溫壓補償、上下限報警、速率報警和報警延時功能；顯
示形式多樣，數據能以曲線、工程量、百分量和棒圖等多種形式顯示，並能同時將多種形式綜合顯示。
無紙記錄儀廣泛適用於各類工業現場，主要套用在冶金、石油、化工、建材、造紙、食品、製藥、
熱處理和水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
R1000以獨特的熱列印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作。可連續記錄和數字列印。
該儀表的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，並可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身列印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，並將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示範圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據列印間隔、走紙速度、列印深度及時間等參數，並對所設參數加以保護。廣泛套用於醫藥、石油、化工、冶金、電力等行業及科研單位。
R1000主要性能及技術指標
1．輸入通道: •單點雙點 三點 四點 五點 六點 八點 •每個通道的測量信號種類可由用戶自己設定也可在定貨時註明。[由廠方為用戶設定好]
2．通道隔離: •輸入通道之間相互隔離，無干擾。
3．顯示功能: •測量值的定點或巡迴顯示
•設定參數顯示[在設定狀態下]
•報警提示符及提示燈
•時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: •採用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動
•在100mm範圍內有800個熱印點
•對測量值進行趨勢記錄和數字記錄
•在記錄曲線同時列印標尺刻度及每個通道標記
•每隔100mm列印一次刻度值、當前時間和走紙速度
5．實時時間: •由鍵盤設定當前日期和時間
•即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對於電壓及電流輸入信號，可通過對顯示範圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示範圍就是其測量範圍。
8．輸入信號種類及測量範圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
9． 走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:
•提供六組繼電器接點輸出，由用戶任意組合使用
•每個通道報警均可選擇上限、下限、差值上限、差值下限
•每個通道的報警回差可設定，繼電器動作時有指示燈提示
•繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊： 可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須註明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須註明】
13．採樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%F􀁹S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．數字記錄精度: ±0.2%F􀁹S
17． 輸入阻抗: 大於10MΩ 〖註：進行電流測量時，輸入阻抗為250Ω〗
18．功率消耗: 不大於30W
19．正常工作環境: 溫度範圍：0～50°C 濕度範圍：10～85 % R􀁹H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 × 144 × 200 mm
22．開孔尺寸: 138+1 × 138+1 mm
