什麼是彩屏無紙記錄儀

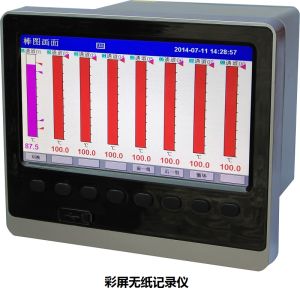

彩屏無紙記錄儀是一種能夠實時顯示溫度、壓力、液位、流量的測量數據並記錄的二次儀表。常用的彩屏無紙記錄儀的尺寸有144*144mm，185*154mm，288*288mm等。產品特點
1.高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角，螢幕對比度可以自由調節2.高速、高性能32位ARM微處理器，畫面回響時間小於0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警
3.中文選單組態、顯示工程位號，工程單位。軟體密碼鎖保證用戶組態安全4.報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息5.使用USB2.0接口轉存和備份歷史記錄，支持256M、512M、1G、2G優盤，持FAT16/FAT32檔案系統類型6.可外接微型印表機，支持手動列印、定時自動列印，滿足用戶現場列印的需要7.小流量補足計量功能，儀表掉電後按設定值進行補償8.提供8小時班報，12小時班報，日報表，月報表，可自由設定結算時間9.具有掉電記錄功能，記錄儀上電，停電時間，顯示累計停電時間，防止用戶停電竊汽10.全鋁密封外殼及內部禁止板，保證儀表在惡劣環境中正常工作
產品優勢
無紙記錄儀摒棄了傳統有紙記錄儀中使用的記錄筆和記錄紙，提高了記錄儀本身的質量，增強了記錄儀的穩定性和可靠性，更重要的是降低了記錄儀的運行成本。
彩屏無紙記錄儀可提供報警、饋電、列印、通訊等功能。儀表具有強大的顯示功能，高精度棒圖顯示、實時曲線顯示、歷史曲線追憶、報警狀態顯示，同時可直接查詢年、月、日、時、分、秒的數據，快捷方便。使用RS232/485通訊，標準MODBUS-RTU協定，可與組態王、MCGS等專業軟體進行組態。數據可直接通過任意隨身碟導出，隨身碟即插即讀，無需任何操作；分析軟體可導出EXCEL數據格式或曲線格式，直接列印即可。
典型套用
無紙記錄儀主要套用場合為：冶金、石油、化工、建材、造紙、食品、製藥、熱處理和水處理等各種工業現場。隨著科技的發展，無紙記錄儀擴展了更多的功能，如PID調節等，也向著越來越集成化的趨勢發展。組態方式
（1）時間及通道組態。用於組態或修改日期，時鐘，記錄點數和採樣周期。（2）頁面及記錄間隔的組態。各個通道的輸入信號方式，量程上下限，報警上下限，濾波時間常數，以及開方與否的設定。對於流量信號，還可作開方，流量累積和流量，溫度，壓力的補償。
（3）由於輸入信號的工程單位繁多，可通過組態選擇合適的工程單位。如果帶有PID控制模組，可實現PID控制迴路。

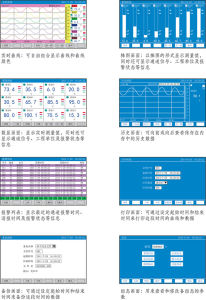

顯示畫面（4）通訊信息的組態。用於微機通訊地址和通訊方式的設定。
（5）顯示畫面選擇組態。無紙記錄儀可顯示九畫面或更多畫面的顯示。可通過組態，選擇最需要顯示的畫面。
（6）報警信息的組態。每個通道的上上限，上限，下下限和下限報警觸點的設定。
常見故障排除
常見故障：1、通道不進數，即改變通道信號值大小，通道顯示值無任何變化。
A用萬用表在接線端子上測量信號是否正常;
B檢查通道模組開關與信號類型是否設定正確;
C打開表殼，檢查通道信號電纜是否接好。
2、儀表通電不工作。
A檢查儀表220V電源端子接線是否正確;
B檢查儀表保險絲是否熔斷;
C擰下儀表後的固定螺釘，將表芯從前面抽出，檢查電源板的電纜與主機板間是否插接好
3、液晶背光亮，但無字元和曲線顯示。
檢查儀表顯示電纜是否聯接正常。
4、無紙記錄儀通道測量數值不準。
A檢查通道參數設定中，信號類型的設定是否與實際接入信號類型一致;
B該通道模組開關設定是否與該通話信號類型相一致;
c檢查信號接線是否正確，信號線纜是否接觸良好;
無紙記錄儀常見故障及處理方法
1、儀表通電不工作。
A、檢查儀表220V電源端子接線是否正確
B、檢查儀表保險絲是否熔斷；
C、擰下儀表後的固定螺釘，將表芯從前面抽出，檢查電源板的電纜與主機板間是否插接好
2、液晶背光亮，但無字元和曲線顯示。
檢查儀表顯示電纜是否聯接正常。
3、通道不進數，即改變通道信號值大小，通道顯示值無任何變化。
A、用萬用表在接線端子上測量信號是否正常；
B、檢查通道模組開關與信號類型是否設定正確；
C、打開表殼，檢查通道信號電纜是否接好。
4、通道測量數值不準。
A、檢查通道參數設定中，信號類型的設定是否與實際接入信號類型一致；
B、該通道模組開關設定是否與該通話信號類型相一致；
C、檢查信號接線是否正確，信號線纜是否接觸良好；
D、在確定上述沒有問題，重新標定儀表（注意信號源精度一定要高於0.1%）若儀表標定不正常（無法標定），或標定正常但通道測量仍不正常，請進與生產廠家聯繫。
液晶屏的對比度受溫度的影響會發生改變。在不同的溫度條件下或液晶屏的對比度過濃或過淡時，用戶可以通過表頭後部的電位器調節。調節時人眼平視液晶屏，並上下左右觀察，使對比度適中，視角在正常的觀察範圍內
維修的必備常識
在使用無紙記錄儀的時候，可能因為使用的時間過久或者我們的非正常操作有可能導致設備出現問題，那么在出現這種情況的時候就需要了解一些無紙記錄儀的基本原理。維修中需要注意一下幾點
彩色記錄儀實時曲線 1、拆卸、調整儀表時，應記錄原來的位置，以便復原。
2、在潮濕環境下檢修無紙記錄儀故障時，對印刷線路用萬用表測其各點是否通暢很有必要，因為這種情況下的主要故障是銅箔腐蝕。
3、用萬用表歐姆擋時，切記不要帶電測量。
4、修理精密無紙記錄儀時，如不慎將小零件彈飛，可採取磁鐵掃描和視線掃描方法進行尋找。
5、檢測電源中的濾波電容時，應先將電解電容器的正負極短路一下，而且短路時不要用表筆線來代替導線對電容器進行放電，因為這樣容易燒斷芯線。可以取一隻帶燈頭引線的220V，60～100W的燈，接於電容器的兩端，在放電瞬間燈泡會閃光。
6、檢修無紙記錄儀內部電路時，如果安裝元件的接點和電路板上塗了絕緣清漆，測量各點參數時可用普通手縫針焊在萬用表的表筆上，以便刺穿漆層直接測量各點，而不用大面積剝離漆層。
7、不要帶電插拔各種控制板和插頭。在加電情況下，插拔控制板會產生較強的感應電動勢，這時瞬間反擊電壓很高，很容易損壞相應的控制板和插頭。
8、檢修時不要盲目亂敲亂碰，以免擴大故障，越修越壞。
9、使用邏輯筆、示波器檢測信號時，要注意不使探針同時接觸兩個測量引腳而形成短路。
有了這些知識，遇到一些簡單的問題的時候，就算我們不是專業修理人員也可以放心的修理設備了！
使用注意事項
2、在無紙記錄儀通電前務必確認儀表電源的電源是否與供給電源的電壓一致。
3、在使用中請勿切斷記錄儀內部或外部的接地保護，否則會使儀表保護動作失效，讓使用者處於危險狀態。
4、請勿在可燃性氣體、爆炸性氣體或有蒸汽的場合運行無紙記錄儀，在這樣的環境下使用本儀表很危險。
5、不是無紙記錄儀專業維修人員，請勿拆卸記錄儀前面面板，儀表有部分為高壓。
6、請在切實進行接地保護後將儀表與測量對象或外部控制迴路連線。
7、請嚴格按無紙記錄儀說明書進行操作，防止損壞儀表。
8、無紙記錄儀中塑膠零部件較多，清潔時用柔軟布擦拭，不能使用苯劑、香蕉水等，以免變色或變形。
9、請勿讓帶電品接近無紙記錄儀信號端子，可能引起故障。
10、不要讓無紙記錄儀受到外力衝擊。
11、在使用過程中如你確認記錄儀有冒煙、聞到有異味、發出異響等異常情況發生，請立即切斷電源，並及時與供貨商或產品售後服務聯繫
