西門子溫控閥VVF47

kvs kvs kvr

西門子溫控閥VVF47

球墨鑄鐵 EN-GJS-250 或更高材質的閥體

閥體簡介

用於在暖通空調系統中作為控制閥。

VVF47

僅適用於閉式系統。
DN 50…150
kvs 40…315 m3/h
可以配備 SBX..、SBV.. 執行器閥門參數

產品型號	DN	3kvs [m /h]	Sv
VVF47.50	50	40	> 50
VVF47.65	65	63
VVF47.80	80	100
VVF47.100	100	160
VVF47.125	125	250
VVF47.150	150	315
VXF47.50	50	40	> 50
VXF47.65	65	63
VXF47.80	80	100
VXF47.100	100	160
VXF47.125	125	250
VXF47.150	150	315

DN = 標稱口徑
kvs = 當閥門全開(H100)、閥門前後壓差為100 KPA (1 bar) 時，5 °C 至30 °C 的水每小時流過閥門的額定流量
Sv = 可調比kvs / kvr
kvr = 最小kv 值，在100 kPa (1 bar) 壓差情況下，還可以保持調節特性的最小流量閥門和執行器

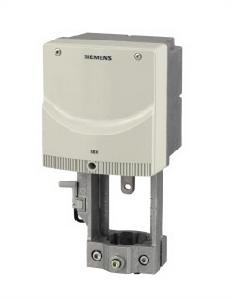

VVF47執行器SBX

閥門	執行器
	SBX31、SBX81、SBX61		SBV31、SBV81、SBV61
	∆ps	∆pmax	∆ps	∆pmax
	kPa		kPa
VVF47.50	300	300
VVF47.65	175	175	400		300
VVF47.80	100	100	250		250
VVF47.100			200		200
VVF47.125			400		300
VVF47.150			400		300
VXF47.50		300
VXF47.65		175		300
VXF47.80		100		250
VXF47.100				200
VXF47.125				100
VXF47.150				75
​	​	​	​	​	​

pmax = 閥門兩端的最大允許差壓，在此壓差範圍內相配執行器能在整個行程準確地驅動閥門
pS = 在保證執行器可安全關閉的情況下，閥門兩端的最大允許差壓（關閉壓差）注意事項

建議安裝在回水管上，因為在供暖系統中，回水管的溫度較低，這樣可以延長閥桿
密封材料的壽命。
確保無氣蝕。
必須在閥門的上游安裝過濾器，以便增強閥門使用時的安全性。
