西安鼎興供水設備簡介
西安鼎興供水設備有限公司成立於1999年，主要從事無負壓供水設備、無塔供水設備的加工生產與銷售，公司藉助西安科技人才密集這一優勢，與多所高校及科研院所建立了良好的協作關係，合作開發了一系列樓宇自動控制產品、人防設備、供水設備、藍式過濾器、消聲加熱器等例如：DXWK溫度控制儀；DYCK壓差控制儀；DXLK流量測控儀；DXYK水位控制儀；DWZG系列無塔、無負壓、變頻供水設備；DXKG電氣控制櫃；DXDC電子水處理設備；DXX加熱器系列產品等等。產品自投放市場以來被國內眾多重點工程所採用，深受廣大客戶的歡迎與好評。
企業文化
西安鼎興供水設備有限公司的宗旨是“創新”、“品質”與“服務”。以品質求生存，以創新謀發展，用優質的服務來提升品牌美譽度，增強企業的核心競爭力。西安鼎興供水設備有限公司的經營理念是“追求卓越，不斷創新”專業化和現代化是公司始終不渝的追求。
“人無信則不立”，我們堅信誠信是樹立企業形象，提升品牌價值的最本質力量。成立十年來，西安鼎興供水設備有限公司已形成了“誠信為本，客戶至上”的企業文化。在這樣的企業文化中，公司形成了一支具有團隊合作精神，敬業愛崗的高效團對，為公司的高速發展提供了有力的保證。
公司本著顧客至上，信譽第一的原則，不斷完善設備的售前、售中、售後服務，贏得了廣大用戶及安裝單位的一致好評。今後的日子裡，鼎興人要繼續發揚不斷創新銳意進取的精神，力爭產品質量與售後服務更上一層樓。
產品介紹

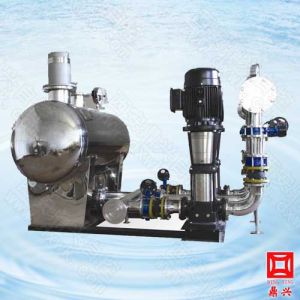

全自動無負壓管網直聯式供水設備
水是人類生命之源。隨著我國城市化進程的加速，城市規模的膨脹，居民小區不斷增加，高樓大廈鱗次櫛比，致使本來不堪重負的自來水管網更顯不足；很多城市在用水的高峰期樓房高層屢屢出現缺水的現象。目前解決該矛盾的辦法之一是：建水池或設水箱，通過水泵二次加壓保證供水，但是這種方法有如下顯而易見的缺點：
（一）工程投資大
建水池、設水箱，占地面積大，施工周期長，工程總投資大。
（二）存在二次污染
原本純淨的自來水全部放入水池（或水箱）中，水池、水箱不是全封閉結構，各種空氣中的粉塵、細菌及小動物極易進入水池、水箱，存在水源被污染的後患。並且自來水在水池、水箱中存留較長的時間，易變質變味；雖然自來水中含有一定數量的余氯用於消毒，但是不能滿足水質要求。被污染的水經過加壓後供給用戶飲用，嚴重影響人體健康。
（三）浪費能源
將自來水完全放入水池或水箱，原有壓力全部變為零，再從零開始重新加壓給水，原有能量白白浪費，這種給水方式能耗大，設備運行成本高。
（四）運行不經濟
加壓設備選型大，運行中消耗電能較多，使用不經濟。
（五）安裝麻煩
修建水池、設定水箱，工程量大，工序較多，工藝也複雜，一旦出現滲漏現象難以修復，後期維護也困難。
（六）物業管理麻煩。
大型蓄水池清洗時費時費力，且清洗時用水受到影響，管理麻煩。
我公司研製開發了DWZG系列全自動無負壓管網直聯式供水設備，克服了水池、水箱的諸多缺點，成功的解決了高層居民用水難的問題。它有如下獨到之處：
1、不用建水池或設水箱，與自來水管網直接連線，可以充分利用自來水管網原有壓力，差多少補多少，自來水壓力能滿足負荷要求時，設備便停止工作。系統大部分時間在低頻率下運行，耗電較少，因此節能效果顯著，可達到50%以上。
2、自來水經設備加壓後直接供給用戶，全程密封運行，水源不易受污染，供水質量好，是環保型供水設備，採用微機變頻軟啟動恆壓控制，水壓平穩，水壓質量好。
3、施工周期短，占地面積小，安裝方便，工程總投資可減少60%以上，使用該設備水質沒有二次污染，不需要淨化設備，進一步節省了投資；因為利用了自來水自身的壓力，能耗小，節省日常的用電開支。因為沒有水池和水箱，同時又節省了定期清洗消毒的費用。
4、運行成本低。由於加壓泵選型較小，而且採用多泵制，在用水低峰期，一台泵足以滿足用水需求。用水高峰期時，才會啟動其它水泵，因此設備運行能耗非常低。
5、物業管理方便、簡單，該供水設備為數字控制全自動運行。停電停水自動停機，來電來水自動開機。
6、設備自動化程度高，具有過流、過熱、缺相、缺水等多種保護功能，使用壽命長。且有一條公共供水管路與用戶管網直接相通，在停電時加壓泵雖停止工作，但建築低層用戶依舊可維持供水。
二、套用範圍
適用於任何自來水壓力不足地區的加壓供水。
1、工礦企業的生產、生活用水及各種補水系統；
2、新建住宅小區或寫字樓生活用水；
3、已建好的水池，可以採用無負壓供水設備與水池共用的供水方式，進一步節能；
4、對原有氣壓供水設備進行改造，可以充分利用原有的氣壓罐；
5、各種循環系統，自來水廠的中間加壓泵站。
三、設備型號編制說明
四、主要性能與特點
1、採用高性能變頻器，配用先進的數字微機控制技術，自動化程度高，可實現恆壓變數，多恆壓變數，變壓變數多種控制方式。系統運行平穩，安全可靠，故障率低。
2、微機控制多台泵，可靠地實現軟啟動，無衝擊電流，機械磨損小，可延長設備使用壽命。
3、根據用水量變化，可完成泵組的循環變頻，按照先開先停的原則運行，均衡各泵的工作量，從而延長水泵壽命。
4、設備效率高，節能效果顯著，設備能自動檢測，自動調節用戶管網水量、水壓，使水泵始終運行在高效區，比氣壓罐式供水節電14.7%，比恆速運行水泵節電58.2%。
5、實現微分控制時，對多路泵進行軟啟動調速運行，必要時切換為工頻運行，具備手動操作功能，當變頻器、控制器故障時，將轉換開關切入“手動”位置，人工操作面板上各泵的啟停按紐，實現連續供水。
6、數字設定工作水壓，並用數碼顯示實際工作壓力，使實際工作壓力與設定壓力一致。
7、自來水壓超低報警停機，水壓恢復後自動開機運行，管網高水壓報警，LED頻率指示，變頻器異常指示，電機故障工況指示。
8、保護功能：欠壓保護、過載保護、缺相保護、失速保護、電機接地保護。
9、根據用戶需要可靈活改變工作方式：(1)一台泵變頻工作，其他泵工頻工作；(2)夜間小流量泵定時停機；(3)多台泵循環變頻工作。
五、設備的組成及工作原理
該設備採用微機控制變頻調速實現恆壓供水，其中的負壓補償系統克服了對管網的不良影響。流程圖如下：
全自動無負壓管網直聯式供水設備系統如圖1所示，系統設定某一壓力值。如果市政管網壓力高於設定壓力值時，壓力變送器將該信號送到變頻控制櫃，使水泵機組處於休眠狀態。自來水則可通過連通管路直接到達用戶管網實施供水。當市政管網壓力下降或用戶管網用水量增加時，壓力感測器將用戶管網壓力低於設定值的信號反饋給變頻控制櫃中的PID控制器，並通過其啟動水泵機組，調整變頻器的輸出頻率，調節水泵轉速以保持恆壓供水；如果少數泵啟動尚不能滿足供水要求時，變頻器將控制多台泵變頻或工頻運行，以達到恆壓變數供水的要求。
當水泵機組的供水與自來水管網的進水保持平衡時，負壓消除器使穩壓補償器與外界隔離，水泵機組可利用自來水的壓力進行恆壓供水。一旦平衡破壞，負壓消除器使穩壓補償器與外界相通，並通過穩壓補償器中的檢測裝置，採集穩壓補償器內的真空度及水位信號反饋給微機，通過微機控制負壓消除器動作，抑制負壓產生，保證設備在維持正常供水的前提下不對城市管網產生任何負面影響。
當市政管網停水時，水泵機組仍可繼續工作，直到穩壓補償器中的水位下降至液位的下限後自動關機，來水後又自動開機。
控制系統停電時，水泵機組停止工作，自來水可通過市政管網與用戶之間的連通管進入用戶管網，為低樓層用戶供水，來電時機組自動開機恢復正常供水。
六、技術參數
1、電源：3相五線制，380V（±10%），50HZ（±5%）；
2、供水範圍：0～10000m3/h；
3、壓力範圍：0～2.5MPa；
4、壓力調節精度：≤0.01 MPa；
5、控制功率：≤550KW；
6、穩流補償量：0.5m3～100m3；
七、環境要求
1、環境溫度：-1℃～50℃，相對濕度≤90%，無水珠凝露；
2、海拔高度1000米以下，無易燃，腐蝕性氣體，無油霧，無帶電塵埃；
3、無強烈震動源（最大振動速度≤0.6G）；
4、安裝場所設有排水設施，地面無積水；
5、控制櫃外殼及接地端子切實接地，接地電阻≤4Ω
九、選型說明：
DWZG型全自動無負壓管網直聯式供水設備是根據自來水進水量（取決於自來水管徑、壓力等條件），顧客用水高峰實際用水量，建築物高度等數據來確定的，我公司提供選型參數表遵循以下原則：
1、表中的流量均按m3/h設計，設計型號為常用型號，還可以根據顧客具體情況另行設計；
2、設備的流量不包括備用泵流量，表中的水泵台數均無備用泵；
3、表中所推薦的穩壓補償器的規格是根據一般情況估算的，如果進水量不能滿足用水高峰的要求，需要重新計算穩壓補償的容積，
九、設備調試注意事項：
1、管道對接設備前一定要衝洗，調試前一定要備足水源，檢查液位計是否安裝好。泵千萬不能空載調試，否則會損壞其中部件。
2、先把電控櫃內主開關合閘，再將控制電源的單極開關合上後，才能進行設備的手動和自動操作。設備處於運行狀態，嚴禁操作“自動/手動”轉換開關。
3、採用自耦降壓啟動的設備，嚴禁頻繁啟動、制動，否則有可能造成設備損壞。變頻器和控制櫃殼均要可靠接地。
4、不要帶電檢修與維護大功率變頻器，在切斷控制櫃電源後，至少等5分鐘，待中間電路電容放電完畢再行操作。操作者必須專業人員。要定期清理電控櫃中的灰塵，保持電控櫃清潔。不定期檢查電控櫃中的接線螺絲，確保接線可靠。
5、如果出現故障報警不能自動時，應急用水可採用手動。期間通知廠家派維修人員到現場處理，沒有接受過專業培訓人員請勿自行維修，否則可能出現嚴重後果。

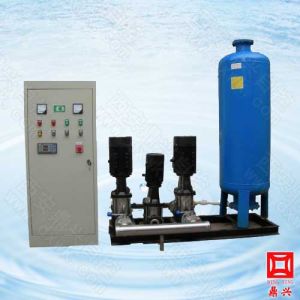

變頻供水設備
二、水下2台潛水泵(功率11kw)也採用變頻控制，壓力信號取自於第二級供水的多級離心泵與潛水泵之間的管道中的壓力，泵房內多級離心泵(第二級供水泵功率90kw)採用變頻供水，它的壓力信號取自於第二級供水與第三級供水之間的管道中的壓力，第三級供水泵功率55kw，安裝在離隧道洞口11km處，仍採用變頻控制，其壓力反饋信號取自於其泵的出口端。水泵採用優質名牌的博通水泵，該水泵供貨周期短，配件全國各地都能買到,電機適配性強,與全國各地的電機能直接對接。
三、其它的管件閥門皆採用耐壓值為2.5kg/㎡且可靠性強的名優產品。
四、供水形式：本系統採用三級接力供水方式；首先，大口井中安裝潛水泵，它的流量要大於或等於泵房地面上的多級離心泵的流量，第一啟動的是潛水泵，當水被送到泵房地面時，水流指示器動作，控制二級供水的多級離心泵的變頻控制系統便對其發出開泵指令，由它將帶壓的水送到隧道的作業面上。當施工點推進至隧道的11km處，水降至低0.5Mpa時，再裝兩台功率是55kw的多級離心泵，一直將水送到隧道的施工末端，保證施工末端的用水流量為60m³/h,用水壓力為0.5Mpa。
五、採用接力供水方式的好處：
(1) 節能：潛水泵及二級供水泵輸送的水的動能並沒有浪費，而是與下一級多級離心泵輸出水的動能相疊加，於是水會被送得更高、送得更遠,從而保證最終出水口的水壓不會低於0.5MPa.
(2) 為大型的潛水泵找到一個小功率的替身，大功率的潛水泵的功率大、耗能多，而且可靠性差，運行不夠穩定，一旦出現故障，吊起十分困難，且泵房必須加高，吊裝梁必須加強，才能滿足正常運行與維護的要求，而且配件稀罕難買，供貨周期長，影響維修進度，因維修時零件個兒大、笨重、所以維修難度也加大。
(3) 採用接力供水的方式用小規格的潛水泵，制泵技術相對成熟得多，運行起來也較穩定，可靠性也好，縱使發生故障，吊起也相當便捷，泵房的高度相應可以降低，吊裝橫樑用強度相對較小的槽鋼即可。泵房地面上的多級離心泵的維修因為不在水下，麻煩少得多。
(4) 因為控制單位的功率減小，所以設備的控制難度減小，穩定性增加，可靠性提高。
(5) 採用三級接力供水的方式，地面上的兩組多級離心泵兩頭都加了可曲繞軟接頭，有效地減小對輸水管道的擾動。
(6) 三級接力式供水，在用電安全性上也遠遠優於大功率潛水泵供水。且節能效果明顯，以原設計180kw水泵，現改用90kw+11kw水泵，每小時節電79度，一晝夜節電1896度，以0.8元/度的電價，一天節約電費1519元，一年節約電費553632元整，可以把變頻設備全部全換回來，這裡還沒有計算休眠功能的節電費用。
六、恆壓變頻供水的運行模式：
(1) 建議在供水距離為2Km-5Km時，恆壓變頻供水系統的壓力設定值應為10Kg/cm²;
(2) 在供水距離為5Km-10Km時，恆壓變頻供水系統的壓力設定值應為15Kg/cm²；
(3) 在供水距離為10Km-15Km時，恆壓變頻供水系統的壓力設定值應為10Kg/cm²；
(4) 在供水距離為15Km-20Km時，恆壓變頻供水系統的壓力設定值應為15Kg/cm².
上述壓力設定值為理論設定值，具體設定方案可以根據現場的具體情況決定。按照上面的設計，可以有效的保證盾構機掘進用水及沿途砌襯用水，這樣設定水壓值，既可節省電能，又可保護沿途用水設備不因為水壓過高而損壞。
根據現場的考察儘管恆壓變頻供水系統必須24小時不間斷供水，但是據現場操作工人的反映仍有很多休息的間隙，所以需要啟用休眠功能。所謂休眠功能是指恆壓變頻供水系統，在用水負荷等於零或趨近零，電機低速運轉維持一定時間時，恆壓變頻供水系統便進入休眠狀態，電機停止轉動，一旦負荷出現，系統又重新開始工作。如此循環往復。若招標方在盾構機故障時，或節假日期間，作業面停止施工又要恆壓變頻供水系統能自動停車，則有必要啟動該功能。而且每年可以節省10萬元左右的電費。
七、建議在隧道的沿途用水口加裝減壓閥，它的好處是：
(1) 減少水壓損失， 保證下游用水流量與用水壓力；
(2) 高壓對用水設備衝擊力大，破壞力強，加裝減壓閥便可保護用水設備；
(3) 可保障人身安全。
八、泵房頂設定吊泵橫樑，以方便泵的維護。 因為水泵運行時有較大震動，泵房安裝樓板要用槽鋼或工字鋼加強。
九、因為離泵站0-10Km段壓力大，若採用DN200的焊管作為輸水管道，其耐壓性能差，可能會給施工留下隱患，出現泄漏。一旦事故發生，必須停泵檢修，損失巨大
