簡介
供水泵就相當於一種供水設備。單位時間內輸出一定流量、揚程的自動啟停的給水裝置。
分類
按用途分：消防、生活、生產三類：
1.消防供水泵：用於消防用途的供水設備。
2.生活供水泵：用於生活用途的供水設備。
3.工業用水泵：用於生產用途的供水設備。
現在市場上流行的供水設備，可以根據其類型的不同分為：無負壓變頻供水設備，無塔變頻供水設備，雙模變頻供水設備，家用一體式供水設備，數控氣壓供水設備等。
其中，無負壓變頻供水設備有可以分為：罐式無負壓供水設備，箱式無負壓供水設備，管中泵式無負壓供水設備，禁止式無負壓供水設備以及小型機械一體式無負壓供水設備。
無負壓供水設備
傳統的供水方式離不開蓄水池，蓄水池中的水一般由自來水管網供給，這樣，原來有壓力的水進入水池後變成了零壓力，然後再從零壓力開始加壓，造成大量電力資源的浪費
非自吸立式多級離心泵，電機軸通過聯軸器直接與泵軸聯接，葉輪導葉採用不鏽鋼板衝壓焊接或不鏽鋼精密鑄造製成，泵進出水口在泵底同一直線上（可配IEC或NEMA電機）。

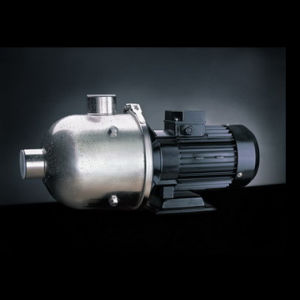

非自吸臥式多級離心泵，葉輪導葉採用不鏽鋼板衝壓焊接製成，配加長軸電機，軸向入口和徑向出口。
1適用範圍
1、高層建築、居民小區、別墅等居民生活用水。
2、企事業單位、賓館、寫字樓、百貨商場，大型桑拿浴、醫院、學校，體育館，高爾夫球場，機場等場所的日常用水。
3、生產製造、洗滌裝置、食品工業、工廠、工礦的生產用水。
4、其他：老舊水池供水及其它形式供水的改造。
特點
1、經濟效益顯著：使用該設備，可不建造水塔、不設樓頂水箱，既減少工程的施工周期，又解決了工程造價費用高的缺點，還克服了氣壓波動大，水泵啟動頻繁等不足之處。
2、設計嚴謹：該設備採用水泵變頻恆壓控制，無論系統用水量怎樣變化，均能使管道出口壓力保持恆定。
3、運行可靠：該設備採用變頻調速器和國內優質水泵，具有完善的保護功能和自動、手動轉換功能，使運行非常可靠。並且性能良好、控制方式靈活、抗干擾能力強
4、高效節能：該設備能根據用戶用水量的變化來調節水泵轉速，使水泵始終工作在高效區，節電效果明顯，比恆速水泵可節電35%。
5、操作簡單：該設備採用全自動控制，PID調節，鍵盤操作，人機界面（文本、數字）顯示。操作人員只需轉換電控櫃開關，就可以實現用戶所需工況，實現全自動無人值守。
6、保護功能齊全：具有完美的過載、短路、過壓、欠壓、缺相、過流、短路、水源缺水等自動保護功能。在異常情況下能進行信號報警、自檢、故障判斷等。
7、占地少安裝方便：整套設備只有一組供水控制櫃和水泵機組，安裝非常簡單方便。
8、延長水泵及電機的使用壽命：對多台泵組均能可靠的實現軟啟動，使電網和管網免衝擊，並且輪流運轉，大大延長了水泵及電機的使用壽命。
安全技術操作規程
一般要求
1. 操作人員必須經過培訓，經考試合格後方可上崗。
2. 開泵前對真空泵及排水泵的同軸度、各零部件螺栓、轉動部位、是否靈活進行檢查，確認無誤後方可進行操作。
總則
1. 兩台供水泵工作制度為正常用水時，一用一備（檢修），不用水時兩台檢修。
2. 供水泵有操作方式：現場人工手動控制方式。正常採用遠控集控聯動控制方式。
3. 為及時發現設備潛在故障，做到設備磨損量基本一致，三台排水泵及兩台真空泵應輪流運轉。
4. 排水泵包機維修人員必須掌握排水泵的結構、性能、工作原理，並做到會使用、會維護、會保養、會排除一般性故障（“三知四會”內容）。
開機前的準備
1. 檢查控制水泵高、低壓櫃電源正常，各迴路處於合閘位置。
2. 檢查排水泵、真空泵防護裝置及各部位螺栓緊固，是否完好，符合要求。
3. 檢查電動閥、水球閥、氣球閥控制方式是否適當。電動閥控制方式為：remote（遠控），local（就地），stop（停止）。水球閥和氣球閥控制方式為：打開控制按鈕蓋為就地控制方式，關閉為遠控方式。
4. 崗位工檢查實際水位和水位感測器是否正常，和調度聯繫水位與實際是否相符。
操作方式
Ⅰ.集控遠控方式：
1.起泵：
1) 調度室在哈拉溝礦井自動化生產系統畫面中點擊“2#水泵房”進入2#水泵房工控畫面。
2) 點擊“遠控按鈕”選擇水泵控制方式為遠控方式。
3) 確認水泵閥門當前狀態為“遠控”（閥門遠控/近控方式只能在閥門上選擇）。
4) 點擊畫面中的“啟用1#真空泵”或“啟用2#真空泵”選擇所使用的真空泵。
5) 點擊需要啟動的排水泵下方的“聯動起泵”按鈕，則該水泵的啟動步驟將按照程式設定自動完成，起泵結束。
2.停泵：
點擊運行水泵下方的“聯動停泵”，水泵停止運行。
Ⅱ.PLC櫃PanelView操作屏控制方式：
此種控制方式共有6個畫面，分別為“1號水泵1#真空泵控制”“1號水泵2#真空泵控制”“2號水泵1#真空泵控制”“2號水泵2#真空泵控制”“3號水泵1#真空泵控制”“3號水泵2#真空泵控制”。
1.起泵：
1) 調度室將控制方式選擇到就地控制，現場檢查電動閥、氣球閥和水球閥控制方式為遠控方式。
2) 按螢幕下方的“F8”或“F16”將畫面翻至準備使用的排水泵和真空泵的控制畫面。
3) 按螢幕下方的“F1”，打開水球閥（“開返回”由綠變紅）。
4) 按螢幕下方的“F2”，啟動潛水泵（“狀態”由綠變紅）。
5) 按螢幕下方的“F3”，打開氣球閥（“開返回”由綠變紅）。
6) 按螢幕下方的“F4”，打開氣球閥（“開返回”由綠變紅）。
7) 按螢幕下方的“F5”，啟動真空泵（“狀態”由綠變紅）。
8) 當真空度達到啟動要求（-0.06MPa）時，按螢幕下方的“F6”，啟動排水泵，（“狀態”由綠變紅），同時按螢幕下方“F7”將電動閥打開（電動閥“開到位”燈亮）。
9) 按螢幕下方“F10”“F13”停潛水泵和真空泵對應的“狀態”由紅變綠。
10) 按螢幕下方“F9”“F11”“F12”關“氣球閥”和“水球閥”，對應的“開返回”由紅變綠。起泵過程結束，觀察出口壓力是否正常。
2.停泵：
1) 將畫面選擇到運行的水泵畫面中。
2) 按螢幕下方“F15”關閉電動閥，當電動閥關閉2/3時，按下“F14”，排水泵“狀態”由紅變綠，電動閥關到位燈亮，水泵停止運行。
Ⅲ、單機操作（現場操作）：
1.起泵
1) 由調度中心給出單機就地指令，現場水球閥、氣球閥和電動閥控制方式選擇為就地控制方式。
2) 按下需開啟真空泵的水球閥“開”按鈕，打開水球閥。
3) 按下潛水泵“起動”按鈕，開啟清水井潛水泵。
4) 按下需開啟真空泵的氣球閥“開”按鈕，打開氣球閥。
5) 按下需開啟排水泵的氣球閥“開”按鈕，打開氣球閥。
6) 按下需開啟真空泵“起動”按鈕，開啟真空泵。
7) 當真空表達到-0.06MPa左右並開始快速擺動，按下需開啟排水泵“起動”按鈕，開啟排水泵。
8) 旋轉運行排水泵電動閥開關旋鈕OPEN（打開）至中間位置，打開電動閥，同時關閉潛水泵、真空泵以及水球閥、氣球閥。
9) 起泵過程結束，觀察排水泵出口壓力是否正常。
2.停泵：
旋轉運行排水泵電動閥開關旋鈕CLOSE（關閉）至中間位置，關閉電動閥，停止排水泵。
開泵後的檢查巡視
泵開啟要注意觀察運行情況，檢查巡視壓力表，泵的電流、電壓指示是否正常，盤根是否完好。一旦出現電流突然增大且持續不下或聲音異常，應立即停止該泵，同時開啟其它備用泵，並及時匯報有關部門及人員處理。
注意事項
1. 高、低壓配電櫃均為雙迴路單母線供電。高壓配電櫃為雙迴路分列運行，當一迴路故障停電時，斷開故障迴路進線櫃，合母聯櫃。低壓櫃正常工作時一迴路運行，另一迴路處於熱備用狀態，當運行迴路出現故障時，立刻投入備用迴路，確保排水可靠。
2. 運行中的轉動部位，嚴禁人員靠近檢查、維護、檢修。
3. 非崗位工作人員，嚴禁在工作崗位區域逗留、進行其它有礙安全運行的活動。
4. 非包機電工嚴禁操作設備。設備存在故障時，嚴禁調度遠方操作。
5. 倒閘操作執行《電業安全工作規程》中有關內容。
