裝配式單層廠房
正文
單層廠房套用廣泛，需要量大。各類廠房的結構體系和構配件，頗多相同之處，可以用工業化方式裝配建造。裝配式單層廠房是裝配式建築的一種。在西歐國家和美國，一些廠商各自設計單層廠房體系，全套供應各種構配件和有關技術檔案，用以裝配成為各種廠房。在蘇聯和東歐一些國家，主要是在全國或地區範圍內對不同類型的單層廠房進行標準化和定型化的工作，編制統一的構配件目錄和有關的技術檔案。中國自50年代以來，在單層廠房建築統一化、構件標準化、預製裝配化、施工機械化等方面，初步形成了一整套裝配式鋼筋混凝土排架結構單層廠房體系,並且從事雙T板單層廠房、單層靈活車間等建築體系的研究和試驗工作。
裝配式單層廠房的主要結構體系有以下四種。
排架體系 主要適用於機械加工和重工業廠房。由裝配式鋼筋混凝土屋面板、屋架（或屋架梁）、吊車梁（有吊車時）、連繫梁、柱等主要構件組成。排架體系便於裝配，對施工條件適應性較大，而且適應範圍很廣，跨度可達30多米，高度可達20多米,吊車噸位也可達100～200噸。這種體系結構剛度大，耐久性和防火性好,但屋頂自重大,構件類型和數量較多,安裝工作量較大。以常州市制定的一套預製鋼筋混凝土單層廠房體系為例，其技術條件為：①柱網：廠房跨度有12、15、18、24米四種,柱距為 6米。②廠房有單跨、雙跨和多跨幾種,多跨又有等高或不等高的組合形式。一般設有採光和通風天窗。③廠房跨度12、15米的屋架採用三鉸拱架,18、24米的屋架為折線形屋架。④屋面採用6米長、1.5米寬的預應力鋼筋混凝土肋形屋面板，屋脊還可設有活動擋風板的小型通風屋脊或帶擋風板的小喉口天窗。⑤外牆板採用長3米、4米、6米，高0.9米或1.2米，厚150毫米的粉煤灰矽酸鹽橫向牆板，這種構件還可用預應力混凝土條窗來代替。該體系的技術經濟效果和同類廠房相比,可減少工作量24％，水泥量14％，鋼材用量約15％，木材用量約14％，提高勞動生產率28％。
門式剛架體系 以門式剛架為主體組成的單跨或多跨，等高或不等高的單層廠房體系。這種體系是將梁和柱合為一個構件,剛架有無鉸、兩鉸或三鉸三種形式。常用作跨度小於18米,檐高低於10米,無吊車或吊車噸位小於10噸的廠房。屋頂通常為在檁條上鋪波形大瓦,外牆可用磚牆或以橫向的聯繫梁掛置波形板的作法。圍護結構和吊車梁等構件也可採用和排架體系通用的構件。柱和基礎一般作成鉸接，使基礎不承受彎矩，減少基礎用料和基礎變形對結構的影響。門式剛架除用裝配式鋼筋混凝土構件組成的以外，也可用型鋼構成。用門式剛架體系建成的房屋，剛度大，抗振動好，安裝較快，適用於要求快速建成的廠房和倉庫建築。

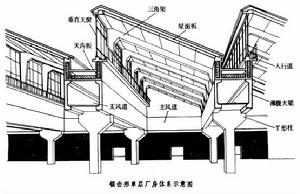

鋸齒形體系 一般為北向採光的鋸齒形屋頂，由裝配式鋼筋混凝土構件組成，多用於不允許直射光射入車間內的廠房，如紡織廠、印刷廠等。它的結構是在柱上擱置縱向大梁，有單梁、雙梁、箱形梁以及直接由鋼筋混凝土天窗框製成的大梁等。以雙梁鋸齒形結構體系為例，它是在柱頂挑出成T形的柱子上,平行擱置兩根薄腹大梁，上鋪天溝板，構成廠房的支風道，使通風構件和結構貢件結合成一體，握面板由擱置在薄腹大樑上的三角架支承。
雙T板體系 以T形的預應力鋼筋混凝土板為主要構件組成的單層廠房體系。T形或雙T形預應力鋼筋混凝土板可用於屋頂和牆體，是板架合一或板柱合一的通用構件。這種建築體系靈活性大，製作簡便，但需要大型的吊裝和運輸設備。
