藍牙音箱主機板

藍牙音箱主機板是藍牙音箱構成的主要部件，它包含藍牙主晶片、音頻放大晶片、電源晶片等，實現藍牙信號接收、數位訊號處理、模擬轉換...

基本信息

• 名稱：藍牙音箱主機板

• RDA：銳迪科微電子（上海）有限公司
• cube：泡泡漫藍牙音箱產品型號
• 藍牙音箱：新起的音頻產品品類
• 主要品牌：Bose、JBL、漫步者、泡泡漫等

主機板構成

一塊基礎版的藍牙音箱板（俗稱藍牙音箱PCBA），它由藍牙功能主控晶片、振盪頻率提供組件、電源及充電管理晶片、音頻功率放大晶片、RF天線等組成。

工作原理

市售基本版本的藍牙音箱PCBA大多使用了銳迪科微電子（上海）有限公司的一顆高集成度藍牙功能主控晶片5851S，該晶片內含了藍牙2.4GHz RF通信模組、音頻DAC模組、TF卡讀取模組、精密電源管理模組等。

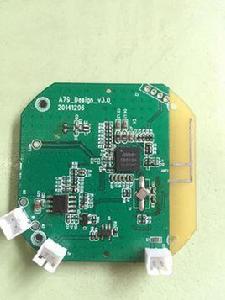

除了主控晶片以外，它還有一顆為其提供振盪頻率的石英晶體振盪器件，圖示Cube藍牙音箱基本主機板主使用的是26.000MHz石英晶體振盪器，它的精度要求最少要達到+/-10PPM，這樣才可以保證它在多次倍頻後的仍不會產生大的頻偏。

另外作為藍牙音箱肯定少不了一塊音頻功率放大晶片，它的好壞決定它輸出到揚聲器上聲音的優劣，故而選擇一塊好的音頻功率放大晶片是藍牙音箱的重中之重。

晶片供應商

英國CSR（今年8月份被高通收購）、Microchip、RDA(銳迪科微電子（上海）有限公司)等。
