產品介紹
薄膜鍵盤薄膜鍵盤、薄膜面版是近年來國際流行的一種集裝飾性與功能性為一體的文字標記，商標，透明窗及顯示為一體，薄膜鍵盤已廣泛套用於：智慧型化電子測量儀器，醫療儀器，計算機控制，數碼工具機，電子衡器，郵電通訊，複印機，電冰櫃，微波爐，電風扇，洗衣機，電子遊戲機等各類工業及家用電器產品。
縱觀現代科技高速發展的21世紀，從兒童玩具到家用電器，從產業結構到航天技術，使用領域和無限空間，已經開始在各個領域中取代傳統的開關，並逐步走上主導地位，成為時代主流。
產品結構
一、面板層
沃特弗薄膜鍵盤線路SMT貼片面板層一般在低於0.25MM的PET、PC等無色透光片材絲印上精美圖案和文字製作而成，因面板層最主要的作用在於起標識和按鍵作用，所以選用材料必須具有高透明度、高油墨附著力、高彈性、高韌性等特點。
二、面膠層
面膠最主要的作用是將面板層與電路層緊密相連，以達到密封和連線的效果，此層一般要求厚度在0.05---0.15MM之間，具有高強的粘性和防老化性；在生產中，一般選用專用的薄膜開關雙面膠，有些薄膜開關要求能防水防高溫，因此面膠也必須根據需要而使用不同性質的材料。
三、控制電路上層和下層
此層均採用性能良好的聚酯薄膜(PET)作為開關電路圖形的載體並在其上用特殊的工藝絲印上導電銀漿和導電碳漿，使其具有導電性能，其厚度一般在0.05--0.175MM以內,最常見的是用0.125MM PET。
四、夾膠層
它是處於上電路與下電路層之間並起密封和連線的作用,一般採用PET雙面膠,其厚度有0.05--0.2MM不等; 在選擇此層材質的時候應充分考慮產品的整體厚度,絕緣性,電路按鍵包手感和密封性。
五、背面膠層
背膠的採用與薄膜開關與何種材質相貼上緊密相關，比較常採用的有普通雙面膠、3M膠、防水膠等。
產品優點

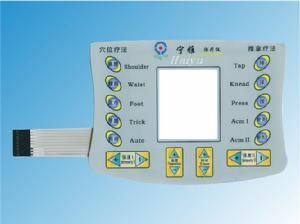

薄膜鍵盤1.外形美觀、新穎；
2.體積小、厚度薄、重量輕、更有利於筆記本型電腦鍵盤向輕、薄、短、小和高智慧型化方向發展。
3.防潮、防塵、防油污及有害氣體，密封性強、耐酸鹼抗震。
4.使用壽命長、耐彎折。
製作材料
一、 材料的種類
薄膜鍵盤、面板的材質，除要求具有平整性和印刷適應性外，更主要的是要具有可撓性和高彈性的特點。
聚氯乙烯PVC℃.175~0.5/光面\常溫下對酸、鹼和鹽類穩定。耐磨性 好，耐燃自熄，消聲消震，電絕緣性好。熱穩定性較差。低廉普通標牌、面板。
聚碳酸酯PC\-60~120℃.175~1.0\光面透光率高，吸水性低，尺寸穩定性好，抗彎、抗拉、抗壓強度十分優越，耐熱性耐寒性、電絕緣性和耐大氣老化性優良。耐藥品性較差，耐疲勞性較差，易產生應力開裂，輸出接口端子電路一般是碳性材質印刷製成，並且沒有保護塗層，受空氣氧化逐漸形成脫落層，到最後導致斷路而壽命終止，這是薄膜鍵盤最容易出故障的地方，主要有環境所決定，不管使用與否，物理損壞時間是3-10年。一般適用範圍最為廣泛，除可滿足大多數薄膜鍵盤面板的要求外，其中光面PC的高透光率更可滿足帶液晶顯示窗的要求。
聚酯(PET)\-30~120℃.1~0.2光面耐藥品性良好，不溶於一般有機溶劑，不耐鹼。具有優良的機械性能、電性能、剛性、硬度和熱塑性塑膠中最大的強韌性，吸水性低，耐磨損、耐摩擦性優良，尺寸穩定性高。拉伸強度能與鋁膜媲美，大大高於PC、PVC。低廉因表面難以加工成亞光型，故有紋理PET較貴 是製作薄膜鍵盤電路最理想的基材。其中有紋理PET適合對表面要求較高或具有液晶顯示窗的產品。
二、材料的厚度
塑膠基材厚度在0.25mm及以下稱為薄膜，主要用作薄膜鍵盤的面板層，其背面印有各種指示性的圖案、文字來表示相應開關鍵位的操作區域，在厚度選擇上應視面板及按鍵的大小而定，材料厚，觸動力加大，反應遲鈍；材料過薄，觸動時手感差，回彈不明顯。厚度在0.25mm以上稱為板材，不適合立體鍵成型，可用作無按鍵操作區域的指示性的標牌面板，也可作為薄膜鍵盤的襯板以提高其硬度。
承印材料
製作電路的基材應採用聚酯（聚鄰苯二甲酸乙二醇酯）薄膜（Polyester簡稱PET）。它具有良好的絕緣性和耐熱性，具有較高的機械強度、透明性和氣密性，特別具有抗折性和高彈性，是製作薄膜鍵盤電路的理想材料。
一、柔性薄膜鍵盤
柔性薄膜鍵盤是薄膜鍵盤的典型形式。這類薄膜鍵盤之所以稱為柔性，是因為該薄膜鍵盤的面膜層、隔離層、電路層全部由各種不同性質的軟體薄膜所組成。

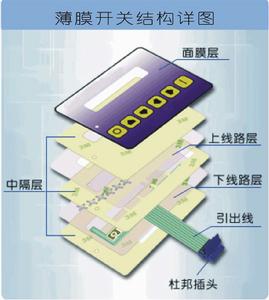

柔性薄膜開關結構圖柔性薄膜鍵盤的電路層，均採用電器性能良好的聚酯薄膜(PET)作為開關電路圖形的載體。由於聚酯薄膜所具有性質的影響，使得該薄膜鍵盤具有良好的絕緣性、耐熱性、抗折性和較高的回彈性。開關電路的圖形，包括開關的在線上及其引出線均採用低電阻，低溫條件下固化的導電性塗料印刷而成。因此，整個薄膜鍵盤的組成，具有一定的柔軟性，不僅適合於平面體上使用，還能與曲面體配合。柔性薄膜鍵盤引出線與開關體的本身是一體的，在製作群體開關的在線上時，將其匯集於薄膜的某一處，並按設計指定的位置和標準的線距向外延伸，作為柔軟的、可任意彎曲的、密封的引出導線與整機的後置電路相連。
二、硬性薄膜鍵盤：
硬性薄膜鍵盤是指開關的圖形和線路是製作在普遍的印刷線路復銅板上。硬性薄膜鍵盤的特點是取材方便，工藝穩定，阻值低，並可在其背面直接焊接電路中的某些組件。在面積不大的情況下，可省去硬質襯板層。硬性薄膜鍵盤一般都採用金屬導片作為導通迷宮觸點，故較好的手感。所不利的方面，是在整機中裝聯不及軟性薄膜鍵盤方便，往往需要焊接外掛程式並通過扁平電纜將引線引出。硬性薄膜鍵盤的信息反饋除蜂鳴信號、LED指示外，普遍可採用金屬手感彈片。
三、平面薄膜鍵盤：
薄膜鍵盤上的按鍵，以色彩不同表示鍵體的位置、形體和大小，在薄膜鍵盤的初始階段較為普遍。立體薄膜鍵盤：通常，薄膜鍵盤上的按鍵只是用色彩來表達鍵體的位置、形狀和大小。這樣，只能憑操作者的視覺來識別操作的準確性，由於沒有適當的反饋信息表明手指是否按在了開關的有效範圍使開關動作，因而影響了對整機監控的自信和操作的速度。一種使開關鍵體微微凸起，略高於面板，構成立體形狀的薄膜鍵盤，稱為立體鍵開關。立體鍵不僅能準確地給定鍵體的範圍，提高辨認速度，使操作者的觸覺比較敏感，同時還增進了產品外觀的裝飾效果.立體鍵的製作，必須在面板的設計階段就要作好安排，備有工藝孔，以便在模具壓制時有精確的定位，其立體凸起的高度一般不宜超過基材厚度的兩倍。為美觀產品的外觀，凸起薄膜鍵盤的凸起可有多種變化，
技術參數
電性能
薄膜鍵盤表貼LED電子元件⒈工作電壓：≤50VDC
⒉工作電流：≤100mA
⒊接觸電阻：0.5~10Ω
⒋絕緣電阻：≥100MΩ（100VDC）
⒌基材耐壓：2kDVC
⒍回彈時間：≤6ms
⒎迴路電阻：50Ω、150Ω、350Ω三檔，或以用戶需要確定。
⒏絕緣油墨耐壓：100VDC
機械性能
⒈可靠性使用壽命：>100萬次
⒉閉合位移：0.1~0.4mm（無觸覺型）
0.4~1.0mm
⒊健標作力：15~750g力
⒋導電銀漿遷移：在55℃，溫度90%，56小時後，二線間為10MΩ/50VDC
⒌銀漿線上無氧化，無雜質。
⒍銀漿線寬≥0.3mm，最小間隔0.3mm，線路毛邊<1/3，線路缺口<1/4線寬。
⒎引腳間距標準2.54 2.50 1.27 1.25mm
⒏引出線抗曲度，用d=10mm鋼棍壓滾80次線路不斷。
環境性能
⒈工作溫度：－20℃～+70℃
⒉存貯溫度：－40℃～+85℃ 溫度95%±5%
⒊大 氣 壓：86～106KPa
印刷指標
⒈印刷尺寸偏差±0.10mm，外型邊線不清編差±0.1mm
⒉套色偏差±0.11mm/100mm，絕緣油墨全部復蓋銀漿線路。
⒊無油墨散，字跡無殘缺。
⒋色差不大於二級。
⒌不得有摺痕、脫漆。
⒍透明窗透明清潔，色澤均勻，不得有刮傷、針孔、雜質。
套用領域
薄膜鍵盤1，工業領域：廣泛套用於智慧型化電子測量儀器儀表 ，計算機控制，數碼工具機，工業控制器，工業衡器等。工業控制薄膜開關。
2，家用電器領域：廣泛套用於空調，洗衣機，電磁爐，微波爐，電飯煲，豆漿機等。
3，醫療器械領域：廣泛用於健身器，電子血壓計，各種治療儀等。
