基本內容

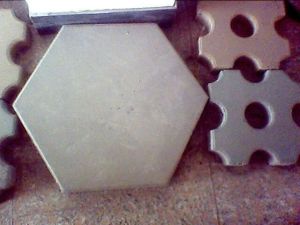

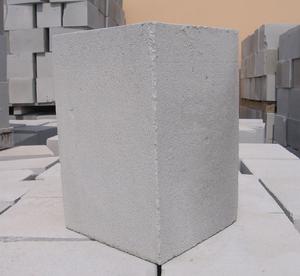

蒸壓磚特性
免燒磚的特性是其它任何牆體磚沒有的，用合理的科學配方，按一定的比例加入凝固劑及微量化學添加劑，使粒度、濕度、混合程度用合理的設備工藝強化處理，達到最佳可塑狀態，後經高壓壓製成型，使磚體迅速硬化，時間越長，效果越好，磚的實用性好，砌牆時不用浸泡，外觀整齊。由於該種材料強度高、耐久性好、尺寸標準、外形完整、色澤均一，具有古樸自然的外觀，可做清水牆也可以做任何外裝飾。因此，是一種取代粘土磚的極有發展前景的更新換代產品。1.利廢、節土、節能
2.原材料來源極其廣泛
3.保護了生態環境
4.強度高不怕水抗風化、耐腐蝕、抗凍融
原理
粉煤灰，煤矸石，爐渣等工業廢渣含有較高的氧化矽，氧化鋁，氧化鐵，經原料混合輪輾後，充分水化形成矽，鋁型玻璃體，這種玻璃體與水化後的氧化鈣化合，產生化學反應，稱之為“火山灰反應”其化學方程式如下：CaO+H2O→Ca(OH)2+O2↑
生石灰水水化物熱
XCa(OH)2+XSiO2+nH2O→XCaOSiO2H2O
XCa(OH)2+XAL2O3+nH2O→XCaOAL2O3H2O
水化物活性物質水水化矽(鋁)酸鈣
化學反應中的水化矽(鋁)酸鈣是一種膠狀玻璃體，這種膠狀玻璃體並不穩定，但在添加劑作用下，隨時間的延續反應，逐漸凝固，形成一種高強度的網路結構，加之原料合理調配及養護，從而形成了自養磚的強度。
分類
蒸壓灰砂磚
蒸壓灰砂磚（LSB），簡稱灰砂磚，是以石灰和砂為主要原料，經坯料製備、壓製成型，再經高壓飽和蒸汽養護而成的磚。磚的顏色分為本色（N）和彩色（CO）。灰砂磚的國家標準為GB11945-1999《蒸壓灰砂磚》。1.規格
灰砂磚的外形為矩形體，規格尺寸為240㎜×115㎜×53㎜。
2.強度等級
根據抗壓強度、抗折強度及抗凍性分為MU25、MU20、MU15和MU10四個強度等級
| 強度等級 | 抗壓強度/MPa | 抗折強度/MPa | 抗凍性 | |||
| 平均值不小於 | 單塊值不小於 | 平均值不小於 | 單塊值不小於 | 五塊抗凍抗壓強度/MPa，平均值不小於 | 單塊乾質量損失，不大於 | |
| MU25 | 25.0 | 20.0 | 5.0 | 4.0 | 20.0 | 2.0% |
| MU20 | 20.0 | 16.0 | 4.0 | 3.2 | 16.0 | |
| MU15 | 15.0 | 12.0 | 3.3 | 2.6 | 12.0 | |
| MU10 | 10.0 | 8.0 | 2.5 | 2.0 | 8.0 | |
根據尺寸偏差和外觀質量、強度及抗凍性分為優等品（A）、一等品（B）和合格品（C）三個質量等級。
4.灰砂磚的套用
磚在高壓下成型，又經過蒸壓養護，磚體組織緻密，具有強度高、大氣穩定性好、乾縮率小、尺寸偏差小、外形光滑平整等特徵。灰砂磚色澤淡灰，如配入礦物顏料，則可製得各種顏色的磚，有較好的裝飾效果，主要用於工業與民用建築的牆體和基礎。其中MU15、MU20和MU25的灰砂磚可用於基礎及其他部位，MU10的磚可用於防潮層以上的建築部位。
灰砂磚不得用於長期受熱200℃以上、受急冷、急熱或有酸性介質侵蝕的環境。灰砂磚的耐水性良好，但抗流水沖刷能力較弱，可長期在潮濕、不受沖刷的環境中使用。灰砂磚表面光滑平整，使用時注意提高磚和砂漿間的黏結力。
粉煤灰磚
灰磚（FB）是以粉煤灰、石灰和水泥為主要材料，摻以適量的石膏、外加劑、顏料和集料等，經坯料製備、成型、高壓或常壓蒸汽養護而製成的實心磚。磚的顏色分為本色（N）和彩色（CO）。粉煤灰磚的行業標準為JG239-2011《粉煤灰磚》。1.規格
蒸壓粉煤灰磚的外形為矩形體，公稱尺寸為240㎜×115㎜×53㎜。
2.強度等級
根據抗壓強度、抗折強度及抗凍性分為MU30、MU25、MU20、MU15和MU10五個強度等級。
| 強度等級 | 抗壓強度 | 抗折強度 | ||
| 10塊平均值≥ | 單塊最小值≥ | 10塊平均值≥ | 單塊最小值≥ | |
| MU30 | 30.0 | 24.0 | 6.2 | 5.0 |
| MU25 | 25.0 | 20.0 | 5.0 | 4.0 |
| MU20 | 20.0 | 16.0 | 4.0 | 3.2 |
| MU15 | 15.0 | 12.0 | 3.3 | 2.6 |
| MU10 | 10.0 | 8.0 | 2.5 | 2.0 |
根據外觀質量、尺寸偏差、強度等級和乾燥收縮分為優等品（A）、一等品（B）和合格品（C）三個質量等級。
4.蒸壓粉煤灰磚的套用
蒸壓粉煤灰磚也用於工業與民用建築的基礎、牆體。但應注意以下事項：
①在易受凍融和乾濕交替作用的建築部位，必須使用優等品或一等品磚。用於易受凍融作用的建築部位時，要進行抗凍性檢驗，應採取適當措施，以提高建築物的耐久性；
②用粉煤灰磚砌築的建築物，用適當增設圈樑及伸縮縫或採取其他措施，以避免或減少收縮裂縫的產生；
③粉煤灰磚出釜後，應存放一段時間後再用，以減少相對伸縮值；
④長期受高於200℃溫度作用，或受冷熱交替作用，或有酸性侵蝕的建築部位不得使用粉煤灰磚。
製備方法
生產設備
蒸壓磚成型機大致上分為三個主要部份：
1）電控部份：
◎傳統射出機使用接點式繼電器來切換各種動作，常因接點螺絲鬆動及接點老化而故障，通常在使用一百萬次後即應更換新品，以確保電控穩定性。尤其灰塵附著及空氣潮濕等環境因素亦會影向機台動作。
◎現代的射出機採用無接點式的積體電路，電線的連線大為減少，明顯改善導線造成的不良現象，並提高穩定性。
2）機構部份：
◎機構部份應定期保養潤滑藉以降低摩擦係數，減少磨損。頭板上之螺母及鎖緊螺絲應定期檢查，以免哥林柱受力不均而斷裂。
◎模厚調整機構應定期檢查傳動軸大齒輪或鏈條有無偏移或鬆弛現象。齒輪上壓板螺絲是否鬆動、潤滑油脂是否足夠等。
3）油壓部份：
油壓系統方面應注意液壓油之清潔度以保持液壓油之質量，應使用安定性佳，質量較高之液壓油，除定期更換之外，更應適當控制其工作溫度50C以下以避免因劣化而影向油壓動作之穩定性。
生產流程
上料機→攪拌機→皮帶輸送機→壓磚機→磚坯→養護→成品→出廠根據該生產線工藝技術要求需以下建廠條件：1．道路暢通，以便原材料進廠及成品出廠。
2．電源電壓380V，容量30KVA。
3．生產場地應平整，自然養護需要有足夠的場地。
4．水源，一般自來水即可。
5．設備應安裝在廠房內。
6．廠址選擇要儘量離公路近一些，離居民區遠一些。
技術參數
免燒磚的技術參數如下：1.國家規格：240×115×53（其它異型規格可按用戶要求尺寸定作）
2.重量：2.5—3kg/塊，由於原料不同，重量稍有差別。
3.抗壓強度：7.25Mpa—19.6Mpa
耐腐蝕、耐高溫各種技術指標優於粘土燒結磚。
發展前景
蒸壓磚據國家有關資料顯示在原料方面，我國固體廢棄物的積存量和年排放量十分巨大，這類廢料都以自然堆積法儲存於人工庫中，這些廢料不僅要侵占大量土地，污染著周邊地區的環境，而且每年需要投入大量並且是無法收回的廢料處理資金，已成為企業的沉重包袱。我國目前有幾千家大中型煤炭生產企業和火力發電企業，每年有上億噸的工業廢料，如粉煤灰、礦渣、爐渣、尾礦沙、矸石等需排放處理，企業為此耗資不菲，努力消化或轉化工業廢料。由此看出，利用工業廢渣生產免燒磚就成為節地、省土、利廢、環保和節能並造福於子孫後代的功德無量的事業。
（2）發展以工業廢渣等非粘土為主要原料的新型牆體材料，積極推廣節能建築，是有效保護耕地資源，改善建築功能和居住舒適度，促進牆體材料產品結構調整、產業最佳化升級和建築業技術進步的有效途徑。
牆體材料是建築業中不可缺少的重要建材。建築業又是國民經濟的支柱產業，在推進我國現代化建設進程中起著不可替代的作用，其巨大的建築市場容量也為牆體材料的生產提供了十分廣闊的前景。
2003年6月30日，我國170個人均耕地在0.8畝以下的城市禁止生產和使用實心粘土磚。隨著"禁實"力度的加大，傳統磚瓦廠紛紛關閉停產，只有合理利用開發再生資源，發展新型牆體材料--充分利用粉煤灰、煤矸石、礦碴、石粉、尾礦砂、建築垃圾等廢碴和廢料，從而達到節省土地資源、保護環境、解決污染問題。免燒磚市場贏來了前所未有的市場機遇。
