概述
加氣磚可以製成不同規格的砌塊、板材和保溫製品，廣泛套用於工業和民用建築的承重或圍護填充結構，受到世界各國建築業的普遍重視，成為許多國家大力推廣和發展的一種建築材料。
分類
按形狀，可分為各種規格砌塊或板材。
按原料，基本有三種:(水泥,石灰,粉煤灰加氣磚);(水泥,石灰,砂加氣磚);(水泥,礦渣,砂加氣磚)
按用途，可分為非承重砌塊、承重砌塊、保溫塊、牆板與屋面板五種。
性能特點
1質輕：作為建築材料可減輕建築物自重，大幅度降低建築物的綜合造價。
2防火：主要原材料大多為無機材料，因而具有良好的耐火性能，並且遇火不散發有害氣體。
3隔音：因具有特有的多孔結構，因而具有一定的吸聲能力。
4保溫：由於材料內部具有大量的氣孔和微孔，因而有良好的保溫隔熱性能。
5抗滲：因材料由許多獨立的小氣孔組成，吸水導濕緩慢，同體積吸水至飽和所需時間是粘土磚的5倍。
6抗震：同樣的建築結構，比粘土磚提高2個抗震級別。
7環保：製造、運輸、使用過程無污染，可以保護耕地、節能降耗，屬綠色環保建材。
8耐久：材料強度穩定。
9快捷：具有良好的可加工性，可鋸、刨、鑽、釘，並可用適當的粘結材料粘結，為建築施工創造了有利的條件。
10經濟：綠色環保節能
加氣磚標準
加氣磚1.GB/T11968-2006蒸壓加氣混凝土砌塊
2.GB15762-2008蒸壓加氣混凝土板
3.JC/T409-2001矽酸鹽建築製品用粉煤灰
4.JC/T622-1996矽酸鹽建築製品用砂
5.JC/T621-1996矽酸鹽建築製品用石灰
6.JC/T407-2000加氣混凝土用鋁粉膏
7.GB175-2007通用矽酸鹽水泥
8.GB/T11969-2008蒸壓加氣混凝土性能試驗方法
9.GB/T176-1996水泥化學分析方法
10.GB1345-1991水泥細度檢驗法（80um篩篩析法）
11.JC/T855-1999蒸壓加氣混凝土板鋼筋塗層防鏽性能試驗方法
12.JC890-2001蒸壓加氣混凝土用砌築砂漿與抹面砂漿
其中標準編號:GB11968-2006標準名稱:蒸壓加氣混凝土砌塊標準狀態:現行英文標題:Autoclavedaeratedconcreteblocks替代情況:GB/T11968-1997實施日期:2006-12-1頒布部門:中華人民共和國國家質量監督檢驗檢疫總局中國國家標準化管理委員會內容簡介:本標準規定了蒸壓加氣混凝土砌塊的術語和定義、產品分類、原材料、要求、檢驗方法、檢驗規則及產品質量說明書、堆放、運輸。
原料
加氣磚1、基本材料
（1）粉煤灰：粉煤灰在加氣混凝土中的作用主要是提供SiO2，同時，其中的Al2O3也具有較大作用（特別是在澆注以後的靜停過程中）。
（2）石灰：石灰是石灰石(主要成分CaCO3)經高溫煅燒，分解釋放出CO2，但尚未達到燒結狀態的白色塊狀物(其主要成分是CaO)。
（3）水泥：水泥是一種廣泛使用的水硬性膠凝材料，品種很多，適用於加氣混凝土的是矽酸鹽水泥。
（4）砂：砂是加氣混凝土工業廣泛採用的矽質材料，在加氣混凝土中的作用主要是提供SiO2。
2、發氣材料
鋁粉：鋁粉在加氣混凝土中的作用是在料漿中進行化學反應，放出氣體並形成細小而均勻的氣孔，使加氣混凝土具有多孔狀結構。
3、調節材料
石膏：石膏是一種常用的膠凝材料，在加氣混凝土中常用作發氣過程的調節劑。可以提高製品強度，減少收縮，提高抗凍性。
4、結構材料
鋼筋：在加氣混凝土生產中使用的鋼筋，應當滿足加氣混凝土板材受力情況和焊接的需要，應當考慮到加氣混凝土製品進行蒸壓養護等工藝特點，最常用的以Q235鋼軋制的熱軋圓盤條。
配方
（1）鈣質材料的選用
水泥作單一鈣質材料，其最適宜的用量為40％。而採用石灰作單一鈣質材料，粉煤灰雖然可以用到75％以上。
（2）水泥和石灰用量
通常，在粉煤灰加氣混凝土配比中，石灰的用量約為18％～25％：水泥的用量則是6％～15％，石灰與水泥總量占30％～35％相應地粉煤灰為65％～70％。
（3）水料比
水在加氣混凝土生產中是很重要的，它既是發氣反應和水熱合成反應的參與組分，又是使各物料均勻混合和進行各種化學反應的必要介質，水量的多少直接關係到加氣混凝土生產過程的好壞。水料比＝總用水量／基本組成材料乾重量
（4）石膏用量
一般石膏的摻人量控制在5％以內。
（5）鋁粉用量
鋁粉用量取決於加氣混凝土的體積密度。
生產設備
1、原料預處理設備
⑴、破碎機：加氣混凝土的塊狀物料，如生石灰、石膏等，必須進行破碎才能進入下加氣混凝土生產線道工序。
⑵、粉磨機：加氣混凝土的物料必須經粉磨後才能更好進行反應。
2、原料計量設備原料計量一般採用微機控制全自動計量系統。
3、物料攪拌澆注設備物料攪拌澆注設備主要是攪拌機，它既是攪拌設備，也是料漿澆注設備。
4、切割機加氣混凝土在澆注發氣後，形成坯體。由於坯體體積很大，要達到所要求的產品尺寸，就必須進行切割加工。
5、蒸壓釜蒸壓釜是矽酸鹽製品進行水化反應，獲得物理力學性能的設備。其操作使用在加氣混凝土生產中，是關係安全生產及能源利用的重要內容。
6、鍋爐鍋爐主要為蒸壓釜和預養窯等用熱設施提供熱能。
7、輔助設備
（1）模框、底板、模具車這些設備配合組成澆注模具，是加氣混凝土的主要成型設備。
（2）蒸養車、擺渡車、吊具這些輔助設備是蒸壓養護系統所必須配備的
套用領域

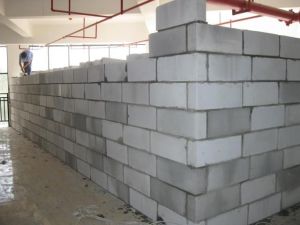

加氣磚一、高層框架建築。多年的實踐證明。加氣混凝土在高層框架建築中的套用是經濟合理的，特別是用砌塊來砌築內外牆，已普遍得到社會的認同。
二、抗震地區建築。由於加氣混凝土自重輕，其建築的地震力就小，對抗震有利，三、嚴寒地區建築。加氣混凝土的保溫性能好。
四、軟質地基建築。在相同地基條件下，加氣混凝土建築的層數可以增多，經濟上有利。
八、市場前景
(1)根據客戶要求量身定做，可套用到不同場所，關鍵是提高科研新牆材技術研發，確保新型牆材的質量問題
(2)俄羅斯科研人員研製出塑膠混凝土，可用於機場跑道、碼頭以及地震帶建築物的建設，混凝土塑性很好，強度是同類材料的2倍，同時具有很好的抗腐蝕性
(3)加氣混凝土設備的發展由政府的扶持和加氣混凝土設備生產技術的不斷提高為加氣混凝土設備的套用推廣提供了強盡的動力，發展前景廣闊並成為建築行業發展大趨勢。可以製成不同規格的砌塊、板材和保溫製品，廣泛套用於工業和民用建築的承重或圍護填充結構，受到世界各國建築業的普遍重視，成為許多國家大力推廣和發展的一種建築材料。
