標準更正
GBT3917.1-1997紡織品織物撕破性能第1部分撕破強力的測定衝擊擺錘法替代 GB/T3919-1997《織物落錘法撕破強力試驗方法》編輯本段GBT3917.1-1997
前 言
本標準參考了國際標準草案ISO/DIS13937.1:1995《紡織品織物撕破性能第1部分:撕破力的測定衝擊擺錘法(埃爾門道夫)》.對國家標準GB3919-83進行修訂，編制時增加了前言部分。修訂後的標準與原GB3919-83相比，進行了如下修改:1.適用範圍除了機織物外，增加了“適用於用其他技術生產的織物”，不適用範圍增加了“機織彈性織物、針織物以及有可能產生撕裂轉移的經緯向差異大的織物和稀疏織物”。2.具體規定了儀器的要求。3增加了儀器的調節與檢驗(附錄A)、建議取樣方法(附錄B)和實驗室樣品中裁剪試樣圖(附錄C), 本標準自實施之日起，同時代替GB3919-83,《紡織品織物撕破性能》包括三個部分:第1部分:撕破強力的測定衝擊擺錘法;第2部分:舌形試樣撕破強力的測定;第3部分:梯形試樣撕破強力的測定。範圍
本標準規定了織物撕破強力的測定方法。本標準適用於機織物.也可適用於用其他技術生產的織物。本標準不適用於機織彈性織物、針織物以及有可能產生撕裂轉移的經緯向差異大的織物和稀疏織物。定義
本標準採用下列定義1撕破強力tearforce在規定條件下，使試樣上初始切口擴展所需的力‘注:撕破強力按撕破是撕裂經紗或緯紗而分別稱為“經向撕裂”和“緯向撕裂”.2撕破長度lengthoftear從開始施力至終止，切口擴展的距離。原理
試樣固定在俠鉗上，將試樣切開一個切口，釋放處於最大勢能位置的擺錘，可動俠鉗離開固定鐵鉗時，試樣沿切口方向被撕裂，把撕破織物一定長度所做的功換算成撕破力。主要用途
織物撕破強力機用於測定織物、紙張、膠片和其他薄型材料及撕裂方向有規則的非織造物及人造革的抗撕破強力性能，但不適用於機織彈性織物、針織物以及有可能產生撕裂轉移的經緯向差異較大的織物和稀疏織物。由山東省紡科院研發，完全符合符合新標準GBT3917.1-1997紡織品織物撕破性能第1部分撕破強力的測定衝擊擺錘法。研發生產的。技術指標
1、測力量程：三檔0-1600gf、0-3200gf、0-6400gf。
2、試樣尺寸：63mm×100mm。
3、撕縫長度：43mm。
4、扇形面最大擺角：137°±1.5°
5、外形尺寸：500mm×250mm×500m
適用標準
國家標準：GBT3917.1-1997紡織品織物撕破性能第1部分撕破強力的測定衝擊擺錘法
試驗步驟
①抬起儀器的扇形錘，用擋板擋住，將指針撥至0º刻度處。
②將試樣正確地置於兩夾鉗1、2之中（務使試樣上的經緯紗均平行或垂直於兩夾鉗邊緣），然後夾緊兩夾鉗。③將試樣用開剪器6開出20±0.5mm的切口，轉動手柄11約10º。
④再轉手柄11約10º，扇形錘3向下迅速擺動。
⑤正確記錄讀數，將讀數加上起始值即為試驗值。N=N1+N0(修正值)。
注意事項
試驗機開動後切勿用手觸摸！裝卸重錘時注意勿從手中滑脫，以免砸傷手、腳

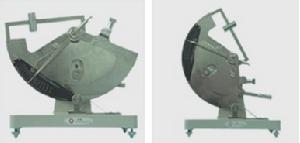

圖片說明
