荷載計

荷載計

0.05測量精度: F.S±0.25%溫度測量範圍: ℃-40~+150溫度測量精度:

荷載計適用於長期監測水工結構物及基坑、隧道等結構物鋼支撐所承受的載荷量,是了解被測結構物載荷量變化的有效監測設備,並可同步測量埋設點的溫度。振弦式荷載計具有智慧型識別功能。
規格及主要技術參數
規格代號 VWL-200~3000

測力筒高L: mm 80/90
尺寸參數 荷載計有效直徑d: mm

荷載計最大外徑d: mm

額定載荷P: kN 0~200~3000

最大載荷Pm: kN 0~250~3600
性能參數 應變計支數: 2~6

靈敏度: %F.S ≤ 0.05

測量精度: F.S ±0.25%

溫度測量範圍: ℃ -40~+150

溫度測量精度: ℃ ±0.5

耐水壓: MPa ≥0.5

絕緣電阻: MΩ ≥50
註:頻率模數F=Hz×10
結構

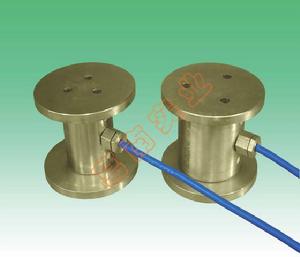

南京葛南實業生產的振弦式荷載計由應變計、測量彈性鋼體、承載板、信號傳輸電纜等組成。
工作原理
荷載計荷載計
當荷載計上部承受荷載時,測量彈性鋼體將受力壓縮並產生變形,變形使彈性鋼體內的應變計感受壓縮變形,此變形傳遞給振弦轉變成振弦應力的變化,從而改變振弦的振動頻率。電磁線圈激振振弦並測量其振動頻率,頻率信號經電纜傳輸至讀數裝置,即可測出荷載計所承受的荷載力。同時可同步測量埋設點的溫度值。
