特點與功能解析
智慧型起重機可根據工藝設定自動完成起重機移動、搬運等動作，具備可程式、故障診斷、人機界面、自動控制、遠程管理等功能，具備感知、規劃、執行、協作、學習、數據與信息管理等與人相似的智慧型功能，其範疇應包括智慧型控制、智慧型監測、智慧型管理以及利用大數據進行智慧型設計等方面，所涉及學科有機械、電氣、自動控制與檢測、信息與計算機、智慧型控制、網路通訊等。
起重機最基本搬運工作由操作員根據生產要求，前往取物地點，降下吊鉤將物品弔取後提升，到達一定高度後按照一定的路徑將物品搬運至下一流程地點，然後卸載。在整個流程中，操作人員要接收不同的生產任務指令，判斷取物地點，根據情況選擇可執行的指令，執行搬運工作將物品送至指定地點，直至完成整個搬運過程。在工作的過程中，操作人員要使物品在搬運過程中姿態平穩、準確到位，還需注意起重機運行中是否有報警、故障，並根據其等級做出不同的反應。起重機的維護需要根據其設計要求做維護保養，監控系統的人機界面為使用者提供直觀的信息描述，其程式軟體具備一定調整、升級的能力，為用戶提供遠程培訓與線上指導，提高服務的實時性與工作效率。
智慧型化的起重搬運設備要獨立完成以下工作，要從控制中心獲得任務信息（通訊技術），移動至相應區域取物並搬運至指定位置（吊鉤防搖技術、吊鉤三維定位技術、物料識別技術、自動程式控制），實時線上監控設備運行狀態並做出回響（安全監控管理技術），數據上傳至數據中心以及線上維護（遠程監控與服務中心）等。因此，整套設備應具有自動物料信息掃描、自動選擇取料地點和目標地點、路徑規劃、自動搬運物料、定位裝置、吊鉤防搖擺功能、自動記錄工作量並實現報表查詢、顯示存儲故障報警、與控制中心進行信息交換等功能。配備遠程線上功能，根據數據匯總提供故障診斷結果和維護指導意見，且能實現異地線上監控和程式修改，上傳的數據可供研發部門作為最佳化設計的參考。
智慧型起重機的套用可代替人的體力勞動，代替或部分代替人的腦力勞動，形成人、機、物的互動與深度融合，完成感知、決策、執行的全過程，並對狀態進行實時監控與過程記憶，為起重機設計提供數據支持，實現成體系的控制、管理。
控制系統架構

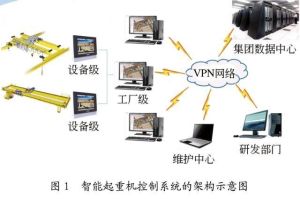

智慧型起重機控制系統總體可分為設備級、工廠級、遠程管理級等三級架構，圖1為智慧型起重機控制系統的架構示意圖。
設備級系統即單台智慧型搬運起重機的控制系統，為單台智慧型化起重機單機設備的運行監控管理平台，負責管理下屬設備的全自動運行，執行控制中心下達的各項指令，並把相關的監控管理數據傳送到工廠級平台。設備級平台由單機控制系統、定位與防搖裝置、自動化控制與物料信息掃描系統組成。單機控制系統由PLC、人機界面、變頻器和各種檢測元器件等構成。PLC通過與外部進行數據交換，根據程式控制，驅動起重機各機構運行，實現全自動運行與設備監控。人機界面提供現場級的狀態信息顯示與參數設定功能，顯示起重機的供電、故障、載荷、吊鉤位置、控制模式、檢測元件狀態、各機構運行狀態等主要信息。自動化控制與物料信息掃描系統通過匯流排通訊的形式與中控系統實現數據交換單獨運行的系統，實現對一台起重機的監控管理。起重機定位與防搖裝置根據控制算法將大車、小車、吊鉤的位置、速度以及吊鉤擺角控制在誤差範圍內。自動監控與物料信息掃描系統主要作用是根據物料分布情況和工藝要求在車間內進行任務調度，具體負責自動識別物料分布情況，向監控系統和起重機控制系統收發信息，根據工藝要求發布自動運行指令。
工廠級系統將廠區內各設備級系統與工廠級伺服器組成網路，由工廠級伺服器實時監控、收集所有設備運行狀態，可記錄、列印、傳輸相關運行記錄，根據生產要求對運行設備進行自動運行生產調度，提供日常維護與技術指導。工廠級平台一般位於整個廠區的主控室內，由一台性能穩定、具備高速處理能力的計算機作為其主要設備，還附帶各類通訊設備，如光纖、匯流排、無線網路等通訊形式。在計算機內部署監控軟體、資料庫軟體、自動化生產管理軟體，整套軟體負責信號採集、故障自檢、數據存儲與管理、自動運行控制、信息傳輸等為實現安全運行及遠程監控的各項功能。設備級平台與工廠級平台之間通過廠級區域網路進行互聯互通，所有的採集信息經由工廠級平台實時讀取並匯總管理。在工廠級的控制平台上可遠程控制起重機的起動、停止，選擇自動控制模式，執行的任務種類，各類任務按優先權高低依次執行，同優先權任務按時間先後依次執行。
遠程管理系統通過VPN網路對各工廠設備群進行遠程集中監控管理，可實時掌握各工廠級所屬設備的運行狀態，對所有設備運行數據進行保存，並在管理中心形成設備數據中心，根據設備使用情況評估主要部件的生命周期內，向用戶提供使用維護建議，並利用大數據分析系統協助最佳化起重機設計。
關鍵技術
1安全監控及遠程服務技術
智慧型起重機械對安全、效率、能耗、成本的要求更高，通過套用安全監控及遠程服務技術可進行實時故障監控，並能開展遠程故障診斷，提高起重機行業的安全保障、服務水平和快速回響能力，提高設備維護和管理能力。起重機械安全監控提供完善的監控，可長期直接或間接的測量起重機械運行參數，同時記錄執行指令和起重機載重情況，根據這些長期的、實際投入使用的設備的詳細參數，起重機的設計者、研究人員可獲取同批次類似型號起重機大量完整可靠的數據，結合現場工況進行大數據分析，可為最佳化起重機械設計提供支撐。安全監控及遠程服務技術的開發與套用可提高整個起重機體系的管理能力，進而提升起重機械的智慧型化水平，帶動起重機械行業自身的發展。
安全監控與遠程服務技術由安全監控系統、VPN網路系統、數據平台及分析系統等部分組成。數據平台採用面向服務構架的理念，系統應具有可靠性、可擴展性與可管理性的特點，能對起重機械的電氣控制系統進行遠程連線、數據收集和數據存儲。數據平台伺服器的架構設計應遵循安全穩定、實用可靠、技術先進、可擴充性、易用性及可維護性的原則，並綜合考慮實際情況、特殊要求，形成一套系統的、完整的、全面的、合理的解決方案。安全監控系統實現對起重機械進行狀態和故障信息進行數據採集、數據處理和數據上傳。數據平台與安全監控系統採用工業級VPN，建立數據平台與每台起重機的數據連線，並實現了遠程維護和升級。
2貨物信息識別、校驗、反饋技術
智慧型製造、智慧型物流中廣泛使用了貨物識別技術，該技術包括物品信息數據的編碼、採集、標識、管理、傳輸、讀取，對不同形式的貨物、包裝採用不同類型的信息識別方法是智慧型起重機實現自動搬運中的關鍵一環。起重機搬運的物品及類型主要包括：卷（鋼卷、紙卷、薄膜卷等）、箱（貨櫃、料箱、轉運箱等；塊—鋼板、鋼胚、盾構構件等）、捆（鋼管、螺紋鋼、軌道、型鋼等）、盤（電纜、盤條等）、件（斗、包等）、根（軌道、工字鋼、H型鋼、梁等）、散狀物料等。
常用的識別方法包括條碼、REID射頻標籤和圖像、圖形格式信息識別技術。各種包裝形式物品的隨身信息存儲形式、內容、識別方法等現狀和需求，初步確定各類包裝形式的信息存儲、識別的技術方案。包括條碼識別、RFID射頻識別、語音識別、光字元識別、磁識別等特定格式信息識別技術和圖像、圖形識別、生物特徵識別等圖像、圖形格式信息識別技術。
3吊具防搖技術
自動化生產中對橋式起重機吊鉤的位置精確控制要求較高，但起重機運行過程中受到平移機構加減速等因素影響，吊鉤可能產生較大幅度擺動，這種擺動使對負載的裝卸難以定位，且存在生產安全隱患。因此，針對橋式起重機防搖擺的研究，對提高生產效率，提升起重機運行的自動化、智慧型化水平有著深遠的意義。
橋式起重機的防搖在工程套用上主要以帶擺角反饋裝置的變頻防搖技術，以擺角控制算法為核心的變頻調速防搖技術，以及依靠速度控制算法的變頻防搖技術三種為主，依託專用變頻防搖卡實現調速防搖功能。為了滿足起重機防搖的需求，國際知名起重設備供應商已經開發出具備防搖功能的變頻驅動橋式起重機，部分變頻器供應商也開發出基於自有品牌的專用防搖卡件，這些產品的套用極大提高了橋式起重機在運行方面的自動化程度。
4自動控制、管理軟體開發
針對散料、箱、捆、卷等不同物品的堆放形式和存儲要求，開發與工況要求相適宜的監控和管理系統MES，包括接口子系統、貨位庫存管理子系統、物品識別子系統、調度與起重機運行子系統、空間定位子系統等。
起重機的全自動控制系統可從控制室控制起重機的起動、停止，選擇自動控制的模式，執行的任務種類。全自動控制工藝設計包括了停車、以及多種優先權的搬運任務。任務按優先權高低依次執行，同優先權任務按時間先後依次執行。例如針對散料堆場的工況，系統需要進行矩陣式分塊，找出堆場的取料點和堆放點，選擇堆取點需要獲取料位的採樣數據，以採樣點的高程、平面位置以及相互間距離作為挑選依據。在選擇全自動工作模式後，全自動控制系統根據優先權執行分配的生產任務。在起重機未執行生產任務時，控制軟體按各任務的優先權高低順序查詢該任務是否需要執行，同優先權任務按時間先入先出。當所需物料能夠用於生產時，生成相應的取物搬運地址，並啟動該任務；若無可用物料時，自動跳過當前任務，轉入下一個等待執行的任務進行查詢。全自動控制系統為全自動運行調度中心，由高性能計算機和其他附加設備構成，協調分配起重機進行泊車、搬運等任務。廠內DCS系統負責提供任務信號，確定起重機運行方式。
信息管理軟體負責貨物庫存採集、生產數據存儲與管理、起重機任務調度、故障自檢、信息傳輸等為實現自動化庫存管理與自動運行的各項數據支持功能。設備與控制系統之間通過廠級區域網路進行互聯互通，所有採集信息經由信息管理軟體實時讀取並匯總管理。
5三維空間定位技術
起重機三維定位技術涉及被吊物品的外形監測、空位探測、實際存放位置的一維、二維、三維認址、定位方法，以及起重機取物裝置（吊鉤、貨叉、吸盤、抓具、抓鬥等）一維、二維、三維認址、定位方法。因此，起重機停車定位即取物裝置的認址、定位方法和被吊物品存放的定位方法針對不同物品、不同取物裝置、不同定位精度要求，應進行相應的感測器與技術方案研究。
目前定位常用的感測器有：限位開關、接近開關、編碼器、條碼定位器和齒輪齒條定位等。
1）限位開關這裡的限位開關指常用的機械接觸式限位開關，如直柄式限位開關、十字限位開關、凸輪式限位開關等等，這類限位開關的定位精度較低，在復位時還帶有回程，通常套用於定位要求不高的場合。
2）接近開關不依靠機械接觸的方式使開關發出信號，常見的有電容式、電感式、光電式、霍爾式等，可套用於定位精度不高的場合，在複雜電磁環境中可能會受到干擾。
3）編碼器通過安裝在運行機構輪軸上獲得其速度、位置信息，可與變頻器連線作為速度、位置反饋元件，但安裝於車輪軸上時會因發生打滑而發生定位偏差，可通過使用定點校準的方式消除偏差。
4）條碼定位器通過掃描運行路線上的一維條形碼獲得準確的位置信息，定位精度可達±1mm，可支持多種類型的傳輸、通訊方式。
5）齒輪齒條定位設定一根齒條於軌道樑上，起重機上裝有一個與齒條相嚙合的帶有編碼器的齒輪，隨著齒輪轉動編碼器發出定位信息，用於平移機構定位，但應考慮避免因震動等因素導致齒輪與齒條脫節。
6智慧型化吊具的研製
針對散料、箱、捆、卷等不同物品，需要研究各類取物裝置的生產狀況、套用情況，研發適合智慧型起重機套用的自動取物裝置，確定各類物品的自動取物技術方案。包括吊鉤、C形鉤、電磁吸盤、真空吸盤、貨叉、夾鉗、夾具、掛梁、箱式吊具、罐、抓鬥、抓具等。
針對不同的吊具還可以開發相應的智慧型管理系統，線上監測抓具的電氣、液壓、溫度、負載、油位、位置、姿態等多種運行狀態信息，通過無線傳輸、匯流排通訊等方式進行現場線上監控，並可就地保存至資料庫。當具備遠程連線的條件時，可以通過網際網路傳送至生產商的服務中心，提供進一步的服務支持。
