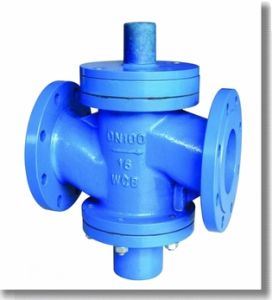

自力式流量平衡閥

ZLF（ZL-4M）型自力式流量平衡閥亦稱自力式平衡閥、流量調節閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置。

基本信息

• 中文名：自力式流量平衡閥

• 工作壓差：20-600KPa
• 工作溫度：150℃
• 介質溫度：0-150℃
• 工作壓力：1.6MPa
• 流量精度：5%

產品介紹

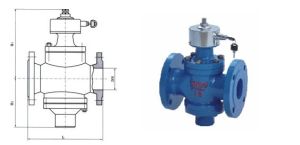

自力式流量平衡閥結構

管網中套用自力式流量平衡閥可直接根據設計來設定流量，閥門可在水作用下，自動消除管線的剩餘壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變為簡單的流量分配，有效的解決管網的水力失調。自力式流量平衡閥主要套用於：集中供熱（冷）等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，可節能、節電15%-20%。

性能特點

可按設計或實際要求設定流量，能自動消除系統的壓差波動，保持流量不變。

克服系統冷熱不均現象，提高供熱（供冷）質量。

徹底解決近端壓差大，遠端壓差小的矛盾。

減少系統循環水量，降低系統阻力。

減少設計工作量，不需要對管網進行繁瑣的水力平衡計算。

降低調網難度，把複雜的調網工作簡化為簡單的流量分配。

免除多熱源管網熱源切換時的流量再分配工作。

流量顯示值均為測試台上隨機標定，流量（m3/h）。

材質與壽命

閥體—優質灰鑄鐵

內件—黃銅、不鏽鋼

彈簧—不鏽鋼

膜片—三元乙丙

壽命—十年以上

選型

可根據管道等徑選用。可根據最大流量和閥門的流量範圍選用。

優點

動態流量平衡閥使閥膽能根據水系統不時的壓差變化而變化，保證不會超過原先設定的水流量並吸收過量的壓差，從而實現整個水系同壓力和流量的自動平衡，因而，使用它的益處有：

對業主及施工單位

不需要進行系統調試：可以為您節約大量的時間，縮短竣工日期;不需要安裝同程管理：可以為您增加使用的面積和空間、節約安裝及材料費用;方便使用：工程安裝分期完工或設備分期使用都不會影響水系統平衡;方便更改：當某些區域的水系統需要重新設計時，不會影響其它區域的水系統設計和平衡;減少耗電量：由於整個水系統得到平衡，保證制冷機組(鍋爐、換熱器)及水泵以最佳的工作狀態運行，具有明顯的節能效果;降低磨損和減少浪費：由於保證水流量不會超過原來設計，保障所有設備的耐用性，避免流量過大而造成的銅管損耗;提高安全性：由於水系統的流量平衡是自動進行，杜絕了人為破壞性調節的可能性。

對設計人員

減輕了工作量：無需對整個管道進行繁瑣的阻力計算，加快設計速度。可以大膽使用異程式系統，節省管材、相應材料及安裝費用，把平衡水力系統的工作交給動態流量平衡閥來完成；可以避免因水系統不平衡帶來的其他許多麻煩。
