臨界分切應力
eritical resolved shear stress
臨界切應力材料在力的作用下將發生變形。通常把滿足虎克定律規定的區域稱彈性變形區，把不滿足虎克定律和過程不可逆的區域稱塑性變形區。由彈性變形區進入塑性變形區稱之為屈服。其轉折點稱為屈服點。該點處的應力稱為屈服應力或臨界應力。
有些材料的屈服現象並不明顯，為了便於比較，就人為規定應力—應變偏離直線關係達某值(例如，通常規定為0.2％的永久變形)時的點為屈服點，該處的應力為臨界應力。應該指出，塑膠材料的臨界應力和載入速度，工作溫度等有非常明顯的依賴關係。
臨界應力就是應力的極限值。當材料在外力作用下不能產生位移時，它的幾何形狀和尺寸將發生變化，這種形變稱為應變(Strain)。
材料發生形變時內部產生了大小相等但方向相反的反作用力抵抗外力，定義單位面積上的這種反作用力為應力(Sress)。
按照應力和應變的方向關係，可以將應力分為正應力σ和切應力τ，正應力的方向與應變方向平行，而切應力的方向與應變垂直。按照載荷(Load)作用的形式不同，應力又可以分為拉伸壓縮應力、彎曲應力和扭轉應力。
相關計算

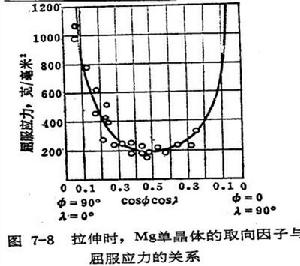

積為A/cos癸，滑移方向與拉伸軸的夾角為尺，如圖所 示。因此，F在此滑移面沿滑移方向的分切應力r為: r~Jeos職eos穴 式中的cospcos只稱為取向因子。對於面心立方晶格而 言，有12個等同的滑移系統。晶體在拉伸過程中，究 竟在哪一個系統上滑移取決於取向因子。取向因子最大 的，優先滑移。當甲一90’時，即拉伸軸平行於滑移面 時，或當穴一90a，即拉伸軸垂直於滑移面時，取向因子 均為零，滑移不能進行。當滬和只處於同一平面且均為 45。時，可以得到最大的取向因子和切應力。 l沾界分切應力定律的實質是:作用於單位長度位錯 線上促使位錯滑移的力，決定於沿滑移面的切應力在滑 移方向上的分量。當此切應力分量達到一定的臨界值 時，位錯開始滑移。 l愉界分切應力而對於雜質、溫度和形變速率相當 敏感。材料的純度愈高，即雜質愈少，而愈低;而少量 雜質，不論在基體溶解與否，都會使而大幅度提高。低 溫時，腸隨著溫度的升高而顯著降低，超過一定溫度 時變化不太顯著，趨於穩定值。形變速率愈大，T0也 愈高。(周浩孔慶平) 臨界分切應力 eritical 晶體中滑移要素的取向 resolved shear stress外 力在晶體某一滑移面和滑 移方向上的分解切應力， 達到使晶體開始產生滑移 時的臨界值。單晶體的拉 伸實驗表明，一個滑移系 統只有當受到一定大小的 切應力時，它才能開始滑 移。這就是施密特 (Schlllid)的臨界分切應 力定律。 設F為沿著拉伸軸方 向的拉力，A為試樣的橫 截面積，拉伸應力J一 F/A，滑移面法線與拉 伸軸的夾角為p，滑移面
