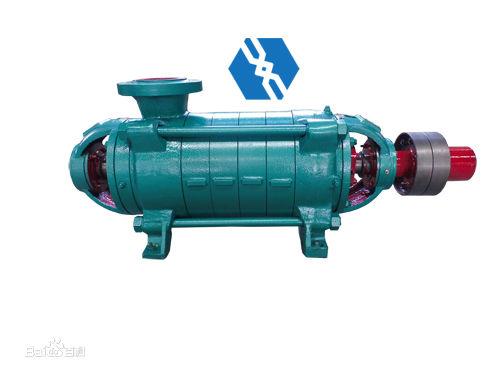

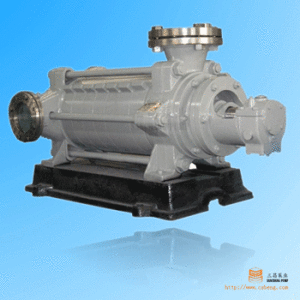

臥式多級泵

臥式多級泵，是一種排水泵，適應於礦山、工廠及城市給排水，用來輸送不含固體顆粒的清水或物理、化學性質類似於清水的液體，被輸送的介質溫度為0℃～80℃，允許進口壓力0.6MPa。

參數範圍

臥式多級泵圖冊

流量Q 10~500m3/h　揚程H 33~850m

表示方法

1）D280-43/84×5

“D”－表示單級、多吸、節段式離心清水泵。

臥式多級泵圖冊

“280”－表示泵的流量（m3/h）。

“43”－表示泵的單級揚程（m）。

“84”－表示年號。

“5”－表示級數。

2）D80-30×5

“D”－表示單級、多吸、節段式離心清水泵。

“80”－表示泵的吸入口直徑（mm）。

“30”－表示泵的單級揚程（m）。

“5”－表示級數。

這種方法表示的泵只有D80－30。

3）150D30×5

“150”－表示泵的吸入口直徑（mm）。

D型多級泵結構圖

“D”－表示單級、多吸、節段式離心清水泵。

“30”－表示泵的單級揚程（m）。

“5”－表示級數。

旋轉方向

從電機端向泵看為順時針方向旋轉。

零件材質

泵的過流部件材質均為鑄鐵，軸的材質為45號鋼。
