簡述
聲像儀(beamforming)是新型噪聲源識別定位測試分析系統，解決穩態、瞬態及運動聲源
，遠距離快速識別定位，廣泛套用於船舶、航天航空、汽車行業、家電行業、電廠車間等環境噪聲檢測、其他各種機械設備的噪聲檢測等。提供靈活的定製服務，強大全面分析功能，可以快速、準確地為客戶解決複雜、高難度的聲振系統測試。
技術特色
聲像儀(Beamforming)採用了鏇轉陣列設計，最佳化陣列指向性，避免鏡像出現，提高解析度。在實際的工程套用中，Beamforming體現了很高的套用價值：
1)一套Beamforming可以通過一次測量識別定位噪聲源，解決傳統噪聲源識別多次測試才能解決的問題，甚至無法解決的振動噪聲測試分析問題;

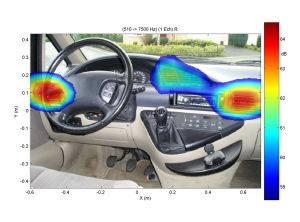

KMSV聲像儀拍攝的汽車內部噪音源2)套用聲聚焦技術，通過聲聚焦點處聲功率能量準確表示出聲源的分布情況，定位精度更高，由於各陣元間噪聲的不相關性，大大減小噪聲的影響，同時聲源對基陣所貢獻的能量得以保留;
3)由於聲聚焦技術採用非接觸式測量，避免了傳統振動測量需要在聲源表明安裝感測器帶來巨大工作量及測試條件苛刻要求等，而傳統測量的專用測試器件造價昂貴。採用聲聚焦技術在遠場即可識別聲源位置，不會給測量帶來附加約束。
技術創新
聲像儀(Beamforming)具有自主智慧財產權，採用創新陣型設計及算法處理，在陣元個數相同的情況下，具有更高的解析度。
聲像儀(Beamforming)主要技術創新點包括：
1)創新設計陣列;
2)採用去自譜頻域Beamforming算法分析定位噪聲源，大大提高了算法的抗干擾和降噪能力，提高了算法的準確性和穩健性，提高對聲源識別解析度，抑制鏡像產生;
3)軟體系統採用模組化框架結構，通過軟體模型規範和接口標準規範完成各功能軟體和系統集成。主要劃分為驅動層、資料庫、算法庫、接口層、套用層;
4)攜帶方便，易於安裝，陣元個數為30，可根據需求改變陣型陣列，滿足不同測量目標需求。
系統組成
聲像儀(Beamforming)系統由硬體系統、軟體系統組成，可根據用戶需求進行模組組合。軟體分析模組中主要模組包括：光學攝像機驅動;數據採集器程控;採集數據記錄保存;信號分析;數據回放;聲像圖校準;輸出文本以及報告生成等。可視化模組包括各種數據的實時顯示以及圖形輸出功能等。
硬體和軟體系統
硬體系統組成包括陣列、光學攝像機、數據採集器、主控計算機。
軟體系統採用模組化框架結構，通過軟體模型規範和接口標準規範完成各功能軟體和系統集成。主要劃分為驅動層、資料庫、算法庫、接口層、套用層。
套用領域和實例
船舶、風電、汽車、家電
行業解決方案：風洞噪聲源定位
高解析度噪聲源定位算法——準確區分分散式噪聲源;
多種識別算法共陣測量——覆蓋高低頻段;
系統靈活定製——適用於複雜測量環境。
